Что такое аккумулятор (АКБ) и для чего он нужен:

Современные автомобили всё больше становятся похожи на сложные электронные гаджеты: умное управление, всевозможные «помощники», автоматическая парковка и даже автопилот – это только небольшая часть той цифровой «начинки», которой богат автомобиль. И всё это счастье постоянно нуждается в электроэнергии, которую нужно постоянно откуда-то добывать. Именно хранилищем энергии, откуда ее можно взять в любой момент, и выступает АКБ. Да, он выполняет свою четкую функцию: накапливает заряд, затем отдает и дальше снова накапливает. Отличный вариант!

Само понятие аккумулятора нам уже настолько привычно, что глупо спрашивать, зачем он нужен. Однако на удивление мало людей могут точно сказать, для чего именно служит аккумуляторная батарея в автомобиле.

Ее назначение можно описать в трех пунктах:

► Аккумулятор обеспечивает энергию для запуска двигателя на старте.
► Аккумулятор служит резервным источником энергии, когда она требуется сверх того, что может дать генератор (например, при включении автомобильного кондиционера).
► Аккумулятор питает электроприборы, когда двигатель выключен и генератор не работает. Например, видеорегистратор, сигнализацию, свет и т.д.

Устройство и принцип работы АКБ

Тот, кто хоть раз держал в руках аккумулятор автомобиля, знает, как много весит это устройство. Причина в том, что корпус его плотно заполнен элементами, содержащими свинец.

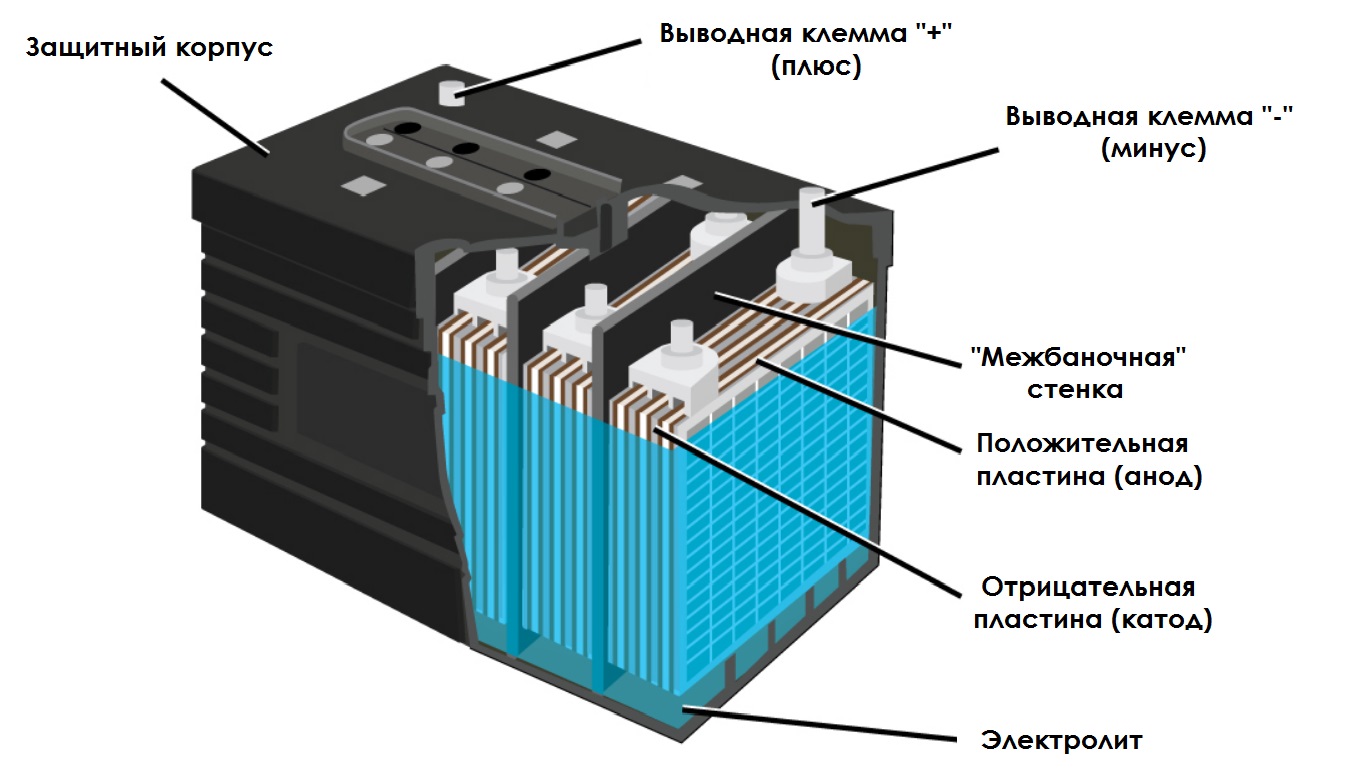

Устройство аккумулятора:

Для легковых автомобилей, требующих 12-вольтных АКБ, используется стандартная схема компоновки.

► Шесть элементов по 2 вольта (их обычно называют банками) объединены в общий корпус.
► Каждый из элементов состоит из положительных и отрицательных электродов: свинцовых решеток, в которые «впечатано» активное вещество. Электроды разделены между собой сепараторами, так что не соприкасаются друг с другом.
► И всё это залито электролитом – смесью воды и серной кислоты.

Активное вещество на решетках отличается по составу: для анода (положительного электрода) используется диоксид свинца, для катода (это отрицательный электрод) – губчатый свинец. В обоих случаях к свинцовым компонентам добавлены вспомогательные вещества (лигатуры), улучшающие работу аккумулятора.

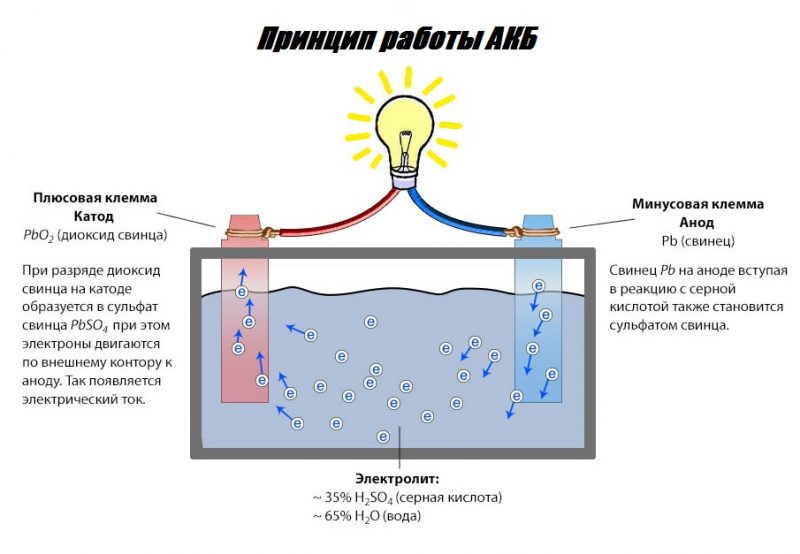

Принцип работы:

В том виде, который описан выше, аккумулятор считается «заряженным». При подключении к выводам батареи любого устройства, требующего энергии, начинается реакция свинцовых компонентов с оксидом серы и водой. Сера и свинец вступают в реакцию и преобразуются в сульфат свинца и воду. Кислоты в электролите становится меньше, воды – больше, плотность электролита снижается и через некоторое время концентрации серы не хватает на то, чтобы реагировать со свинцовыми компонентами. Аккумулятор разряжается.

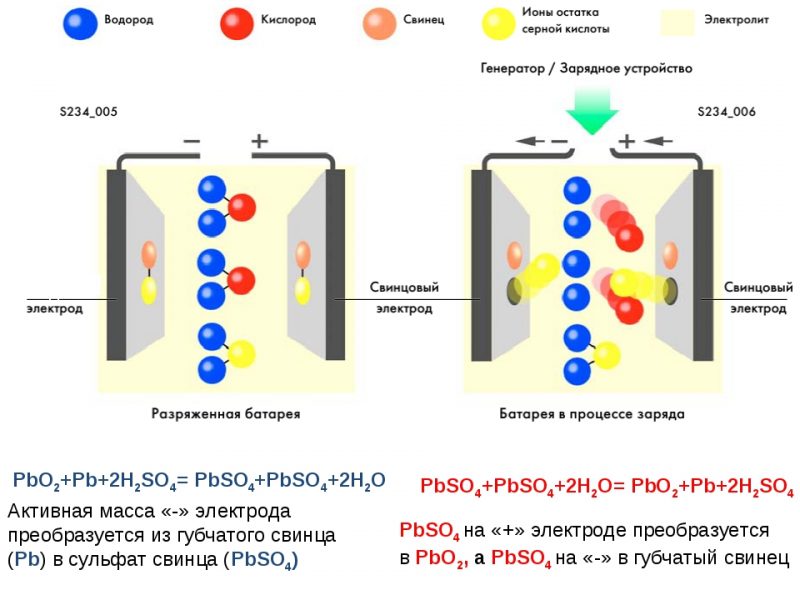

Процессы разряда и заряда АКБ

При подаче электроэнергии для зарядки АКБ происходит обратный процесс — сульфат свинца, осевший на пластинах, разлагается на оксид свинца и серную кислоту, которая выделяется обратно в электролит. Восстанавливается изначальная плотность электролита, а на пластинах остается активное вещество – батарея заряжена. Ниже представлен короткий и понятный видео-урок по устройству и принцип работы аккумуляторной батареи.

Виды аккумуляторов:
В попытке улучшить характеристики автомобильных аккумуляторов инженеры перепробовали множество способов. В итоге сегодня мы имеем различные типы АКБ, которые различаются по химическому составу активных компонентов и конструкции.

Классификация по составу активного вещества
В первых аккумуляторах использовались свинцовые пластины, однако такая конструкция довольно быстро перестала устраивать инженеров и потребителей: тяжелая, малоэффективная, недолговечная.

► Первым улучшением стало добавление сурьмы к свинцу, что серьезно продлило срок службы батареи.

► Следующий этап – уменьшение процентного содержания сурьмы до оптимальной концентрации. Такой подход позволил создать малообслуживаемые аккумуляторы: в них уже намного реже требовался долив воды.

► Затем для покрытия пластин начал использоваться металлический кальций – так появились кальциевые АКБ (они же Са-Са). Кальций серьезно изменил параметры эксплуатации батарей: в прежних моделях потери воды из-за электролиза на 12 В требовали постоянного долива, а кальциевые лигатуры позволили повысить этот порог до 16 В. Благодаря этому появилась возможность делать необслуживаемые аккумуляторы в полностью герметичном, неразборном корпусе.

Но кальциевые батареи имеют и огромный минус: чувствительность к полному разряду. Сульфат кальция, который оседает на электродах, не разлагается полностью при зарядке, а это значит, что один глубокий разряд батареи способен ее «убить».

Самым современным решением стали гибридные аккумуляторы (они же Са+): кальциевые добавки есть только на положительном электроде (поскольку именно на нём происходит разложение воды при электролизе), а отрицательный покрыт малосурьмянистым свинцом.

Технические (рабочие) характеристики автомобильных аккумуляторов
У АКБ для автомобиля довольно много рабочих параметров, которые важны при выборе батареи. Ошибешься хоть в одном из них – и аккумулятор нельзя будет использовать. Основные характеристики.

► Емкость, Ач (ампер*час).
► Пусковой ток, А (ампер).
► Полярность.
► Исполнение корпуса.
► Тип клемм.
► Тип крепления.

Номинальная емкость аккумулятора:
Емкостью батареи называют количество электроэнергии, которую аккумулятор может отдавать в течение определенного времени. Измеряется в Ач (ампер в час). Это один из основных параметров не только автомобильного, а вообще любого аккумулятора. Чем выше этот показатель, тем дольше батарея сможет поддерживать работу электроприборов автомобиля во время стоянки.

Для обычного легкового автомобиля с двигателем до 2 л. обычно нужна батарея 60 Ач, и чем больше оборудования в машине, тем более емким должен быть аккумулятор. При выборе лучше ориентироваться на рекомендации автопроизводителя, и если хочется взять АКБ с большей емкостью, то превышать рекомендуемую не более, чем на 5 Ач.

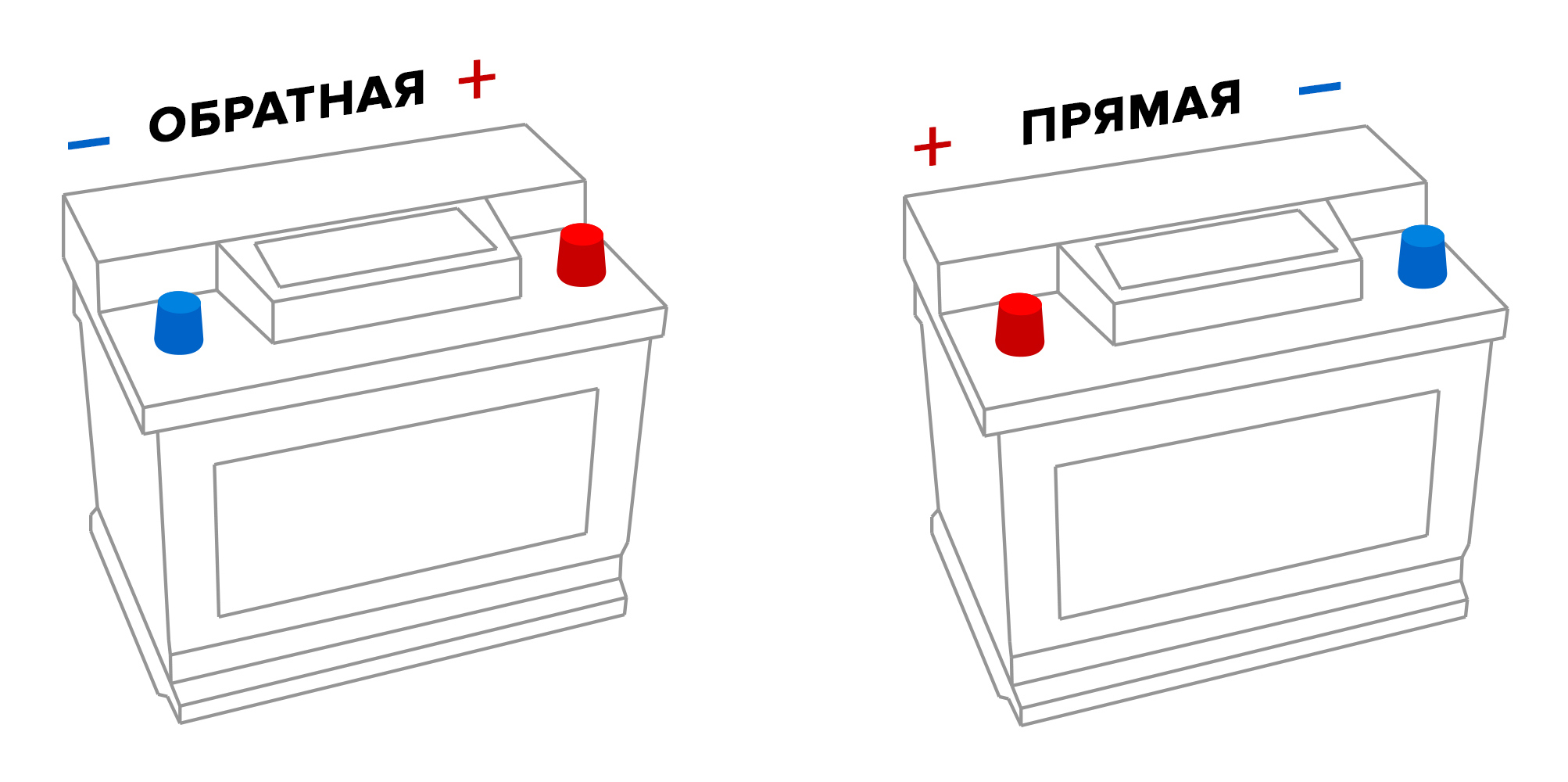

Полярность

Полярность называют расположение клемм на корпусе аккумулятора. Это важная характеристика, поскольку неправильно выбранный АКБ просто невозможно будет подключить.

Чтобы определить полярность, нужно поставить аккумулятор так, чтобы нормально читались надписи на крышке («лицом» к себе), и посмотреть, с какой стороны находится плюсовая клемма.

Плюсовая клемма справа – полярность обратная, она же европейская, она же маркируется как «R» или «0».
Плюсовая клемма слева – полярность прямая, она же российская, она же «L» или «1».

Есть аккумуляторы с универсальной полярностью, то есть клеммы располагаются посредине коротких сторон корпуса или по диагонали. Однако такие модели встречаются редко. Чаще всего на автомобили российского производства нужны аккумуляторы с прямой полярностью, а на европейского и азиатского – с обратной.

Исполнение корпуса
Конструкторы, создавая автомобили, разрабатывали и все комплектующие к ним. В итоге традиционно появились два типа корпусов аккумуляторов: европейский и азиатский.

► АКБ с европейским типом корпуса клеммы находятся в углублении, так что их верхний край не выступает над плоскостью крышки. Иногда клеммы даже прикрыты специальными крышечками, так что дополнительно защищены от внешних факторов.

► Азиатский тип корпуса – это коробка, у которой клеммы «растут» из верхней крышки. То есть, именно верхний край клемм является самой высокой точкой аккумулятора.

Важен ли этот фактор? Конечно, удобней использовать такой АКБ, который предусмотрен производителем. Но в крайнем случае исполнением корпуса можно пренебречь, если остальные характеристики совпадают.

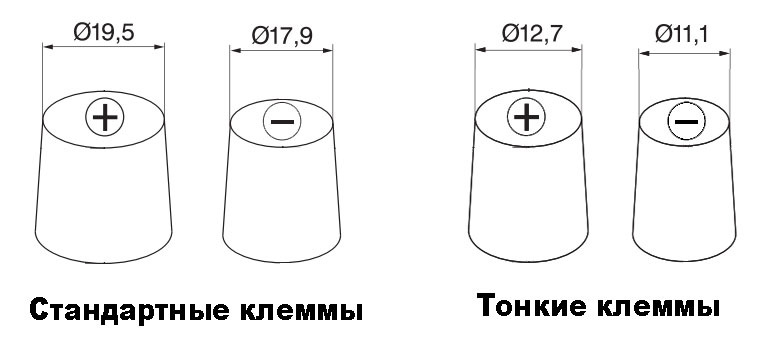

Тип и размер клемм:

Еще одна характеристика, с которой нужно свериться при выборе аккумулятора – толщина клемм для подключения. Они бывают двух типов: стандартные и тонкие.

► Стандартные клеммы, они же европейские, более толстые: плюсовая 19,5 мм, минусовая 17,9 мм в диаметре;
► Тонкие клеммы, они же азиатские: плюсовая 12,7 мм, минусовая 11,1 мм в диаметре.

Тип крепления:

И, наконец, днищевое крепление, оно же «юбка» аккумулятора – это планки с отверстиями под крепеж, расположенные в нижней части корпуса.

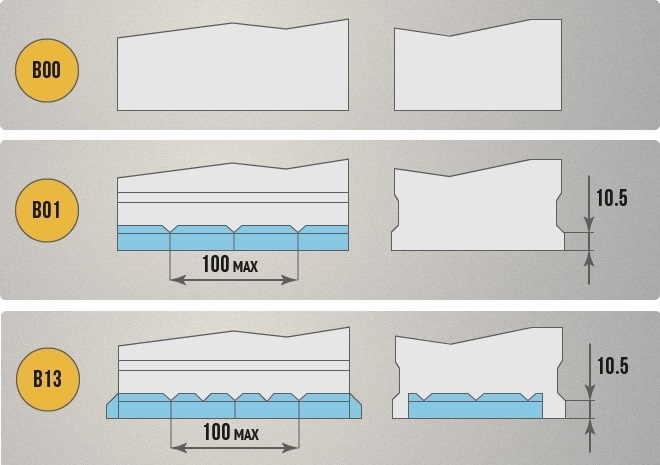

Каким бы тяжелым ни был аккумулятор, крепить его надо. Поэтому тип крепления важен при выборе, ведь он влияет на общие габариты корпуса. Существует 3 типа крепления.

► Верхнее крепление специальной прижимной скобой, без фиксации за днище, маркируется В00.

► Крепление по двум сторонам, когда планки есть только на широких сторонах корпуса, а на торцевых отсутствует, маркируется В01.

► Крепление по периметру, когда «юбка» идет по всем четырем сторонам, маркируется В13.

В принципе, если в автомобиле предусмотрено только верхнее крепление, поставить ему можно любую батарею, лишь бы вошла по размеру, если нет другого выхода. А вот в обратную сторону эта лазейка не работает, придется подбирать подходящее днищевое крепление.

Советы по эксплуатации и обслуживанию АКБ:

Чтобы аккумулятор проработал как можно дольше, нужно уделять ему совсем немного внимания. Вот несколько советов по эксплуатации автомобильного АКБ.

► Глубокий разряд – враг батареи. Каждый раз, когда аккумулятор разряжается «в ноль», происходит необратимая сульфатация электродов, особенно от этого страдают кальциевые батареи. Периодически желательно полностью заряжать бат специальным зарядным устройством и ни в коем случае не допускать полной разрядки.

► Второй враг – вибрация. От сильной тряски и регулярных ударов с пластин осыпается активный слой. AGM аккумуляторы меньше от этого страдают, жидкостные – больше.

► Клеммы аккумулятора склонны к окислению, что ухудшает контакт. Периодически нужно обращать внимание на состояние клемм и при необходимости очищать их от окислов.

► Обращайте внимание на корпус батареи. Грязь, масло, влага способствуют утечке тока и саморазряду.

► Неполадки в электросети могут вывести из строя и батарею. Особенно проблемы со стартером и генератором – смежными элементами.

► Вздутый корпус со следами электролита говорит о том, что пора покупать новый АКБ. Поврежденным аккумулятором пользоваться нельзя!
