► Система управления двигателем К4М:

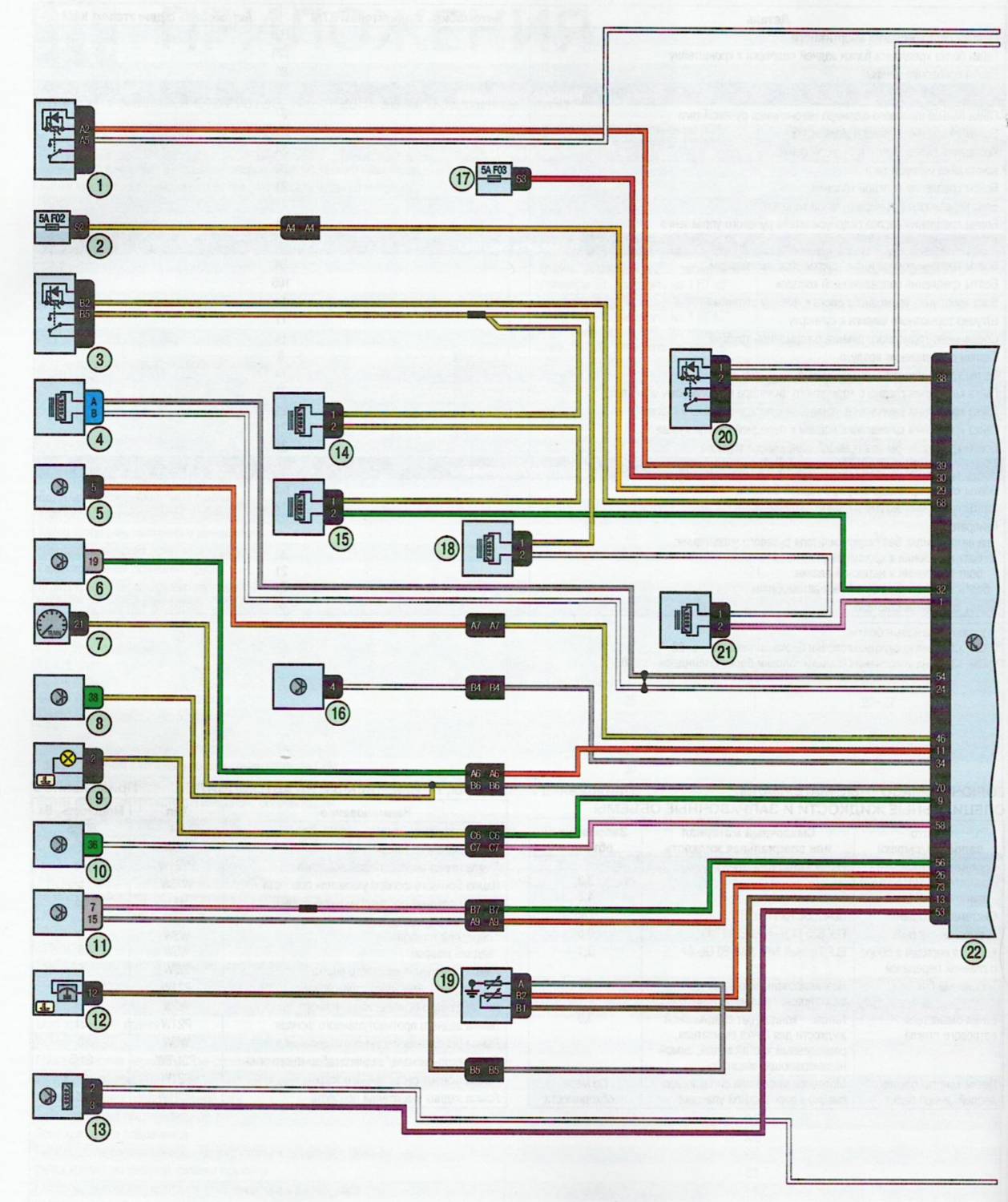

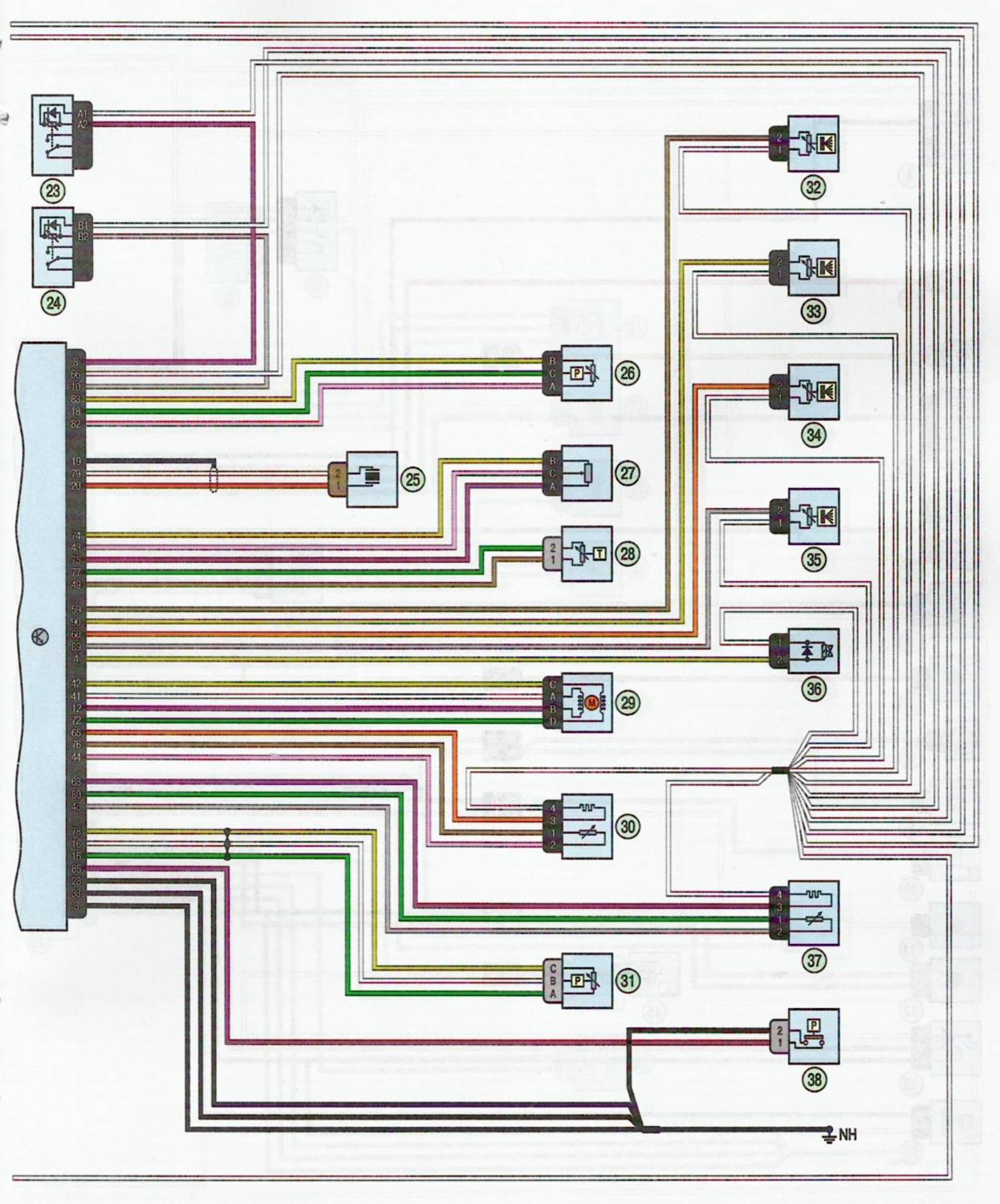

Схема 1
1 - реле системы впрыска; 2 - блок предохранителей в салоне; 3 - реле топливного насоса ; 4 - датчик верхней мертвой точки; 5 - блок управления системой кондиционирования; 6,7,9,12,16 - комбинация приборов; 8,10 - блок управления электрооборудованием салона;11 - диагностический разъем; 13 - датчик скорости Lada Largus; 14,15,18,21 - катушки зажигания; 17 - блок реле и предохранителей в моторном отсеке; 19 - датчик температуры охлаждающей жидкости; 20,23 - реле электровентилятора системы охлаждения двигателя; 22 - блок управления двигателем; 24 - реле компрессора кондиционера; 25 - датчик детонации; 26 - датчик давления хладагента Lada Largus;27 - датчик положения дроссельной заслонки; 28 - датчик температуры воздуха на впуске; 29 - электропривод дроссельной заслонки; 30 - диагностический датчик концентрации кислорода; 31 - датчик давления во впускной трубе; 32,33,34,35 - форсунки; 36 - клапан продувки адсорбера; 37 - управляющий датчик концентрации кислорода; 38 - датчик давления в системе гидроусилителя рулевого управления;

► Система управления двигателем К7М:

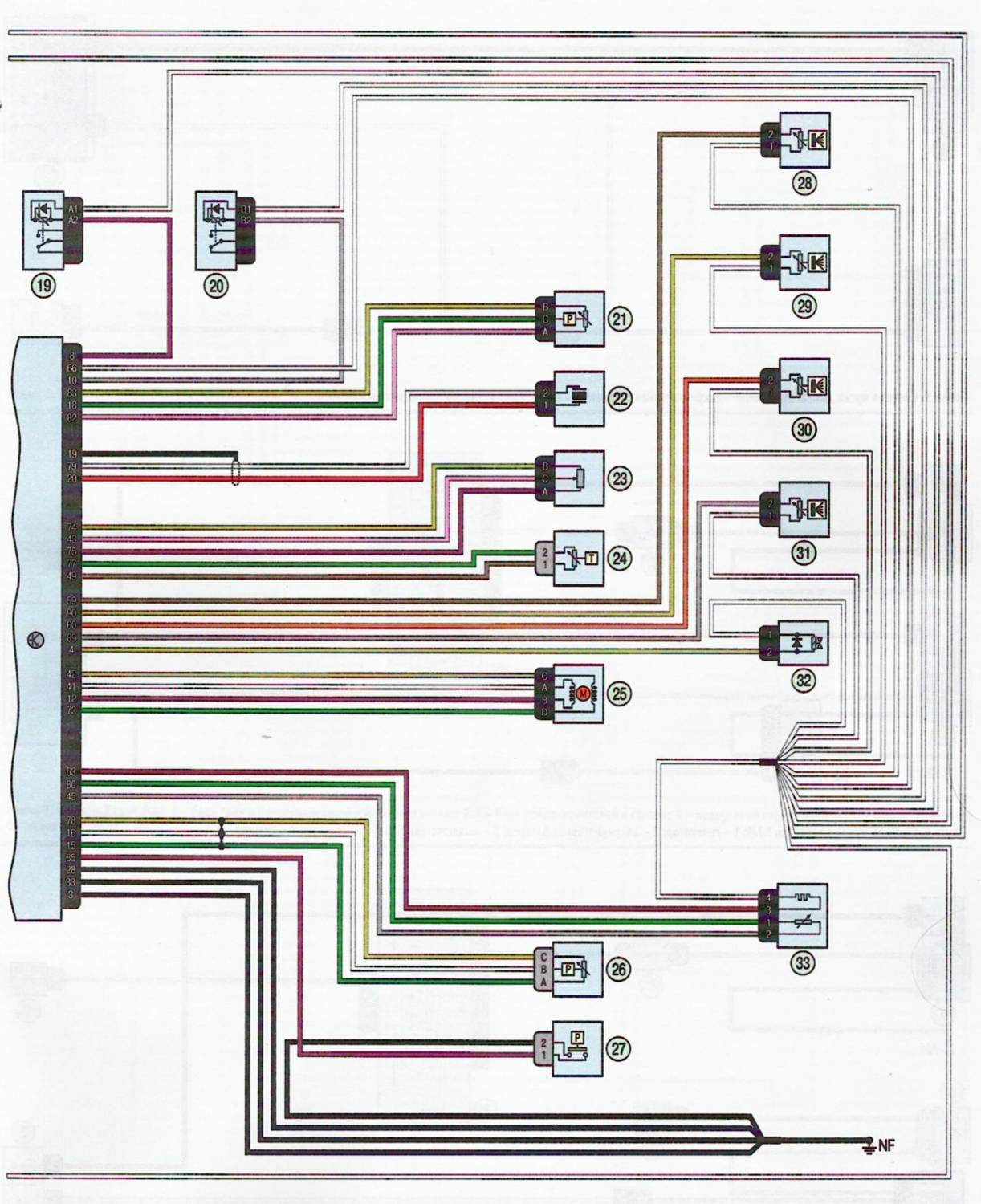

Схема 2

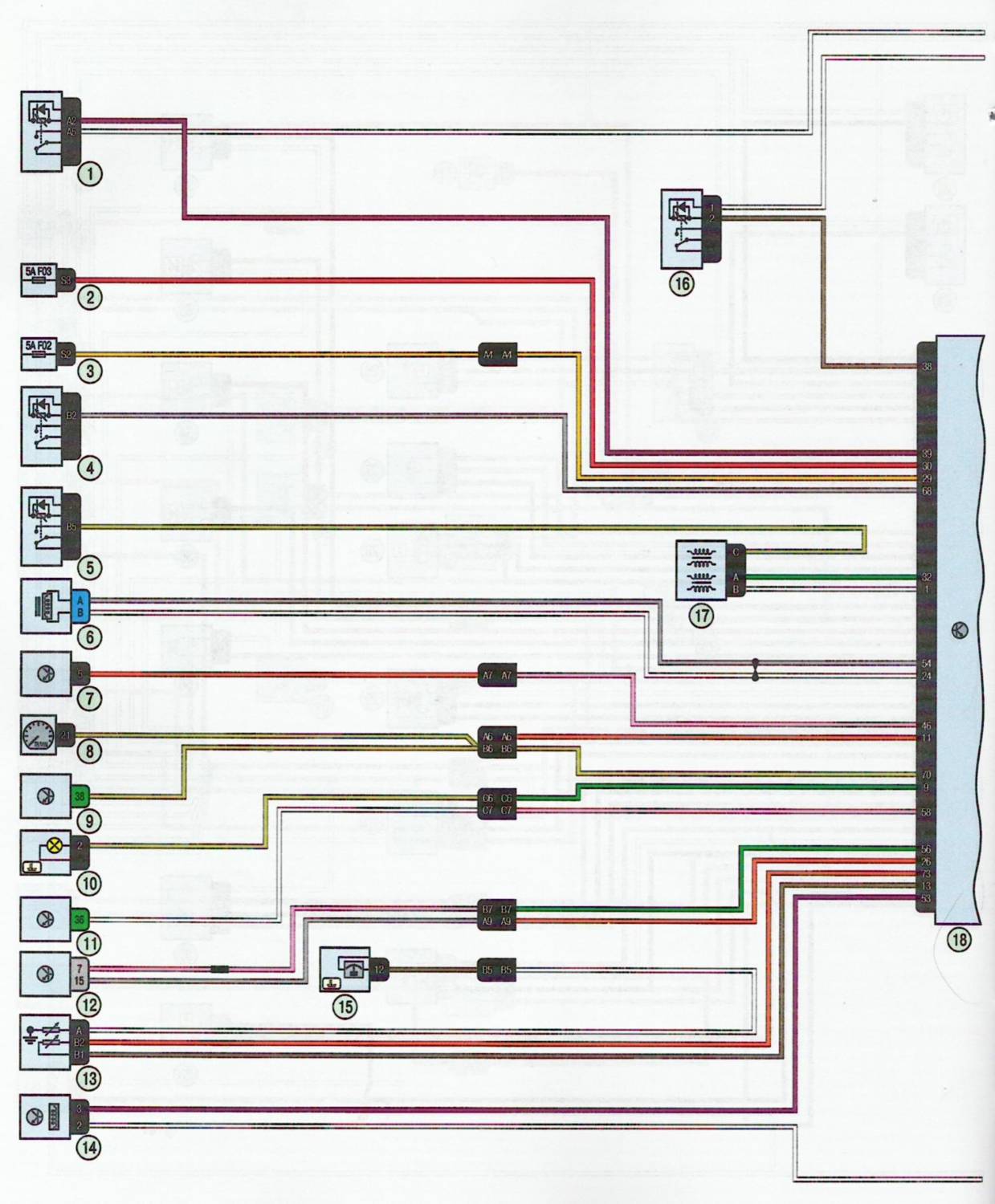

1 - реле системы впрыска; 2 - блок реле и предохранителей в моторном отсеке; 3 - блок предохранителей в салоне; 4,5 - реле топливного насоса; 6 - датчик верхней мертвой точки; 7 - блок управления системой кондиционирования; 8,10,15 - комбинация приборов; 9,11 - блок управления электрооборудованием салона; 12 - диагностический разъем; 13 - датчик температуры охлаждающей жидкости; 14 - датчик скорости; 16,19 - реле электровентилятора системы охлаждения двигателя; 17 - модуль зажигания; 18 - блок управления двигателем; 20 - реле компрессора кондиционера; 21 - датчик давления хладагента; 22 - датчик детонации; 23 - датчик положения дроссельной заслонки; 24 - датчик температуры воздуха на впуске; 25 - электропривод дроссельной заслонки; 26 - датчик давления во впускной трубе; 27 - датчик давления в системе гидроусилителя рулевого управления; 28,29,30,31 - форсунки; 32 - клапан продувки адсорбера; 33 - управляющий датчик концентрации кислорода;

► Система пуска двигателя К4М:

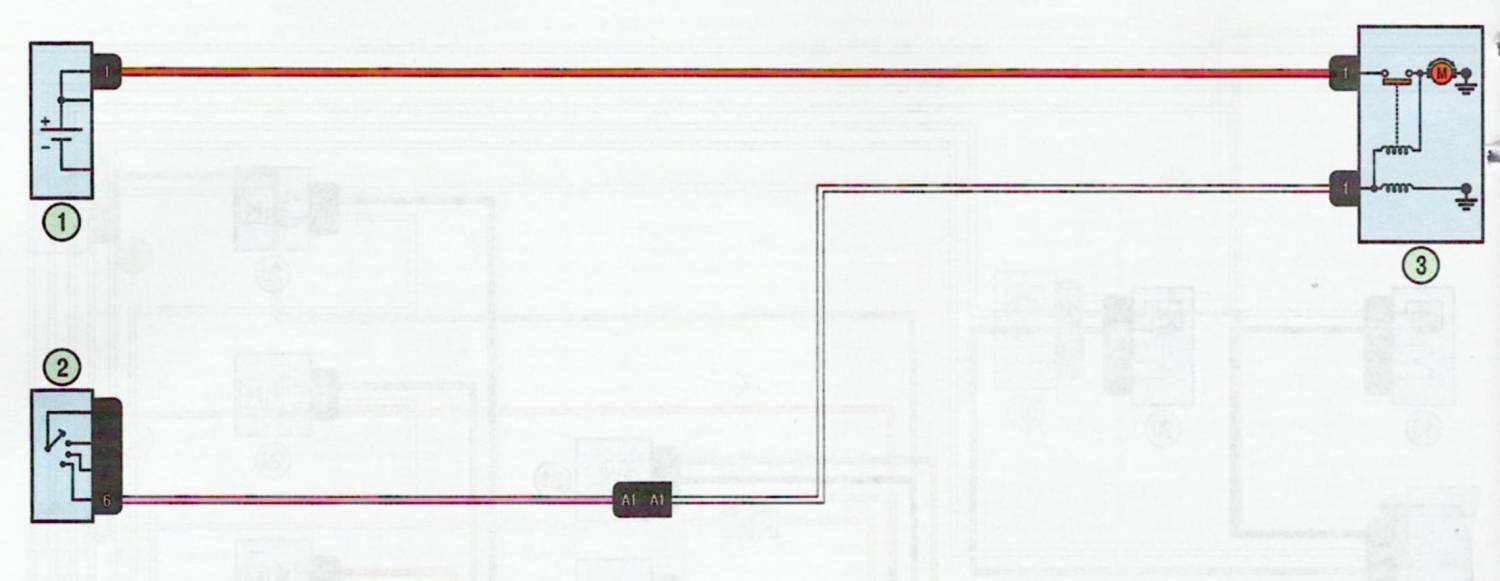

Схема 3. 1 - аккумуляторная батарея; 2 - выключатель (замок) зажигания; 3 - стартер

► Система пуска двигателя К7М:

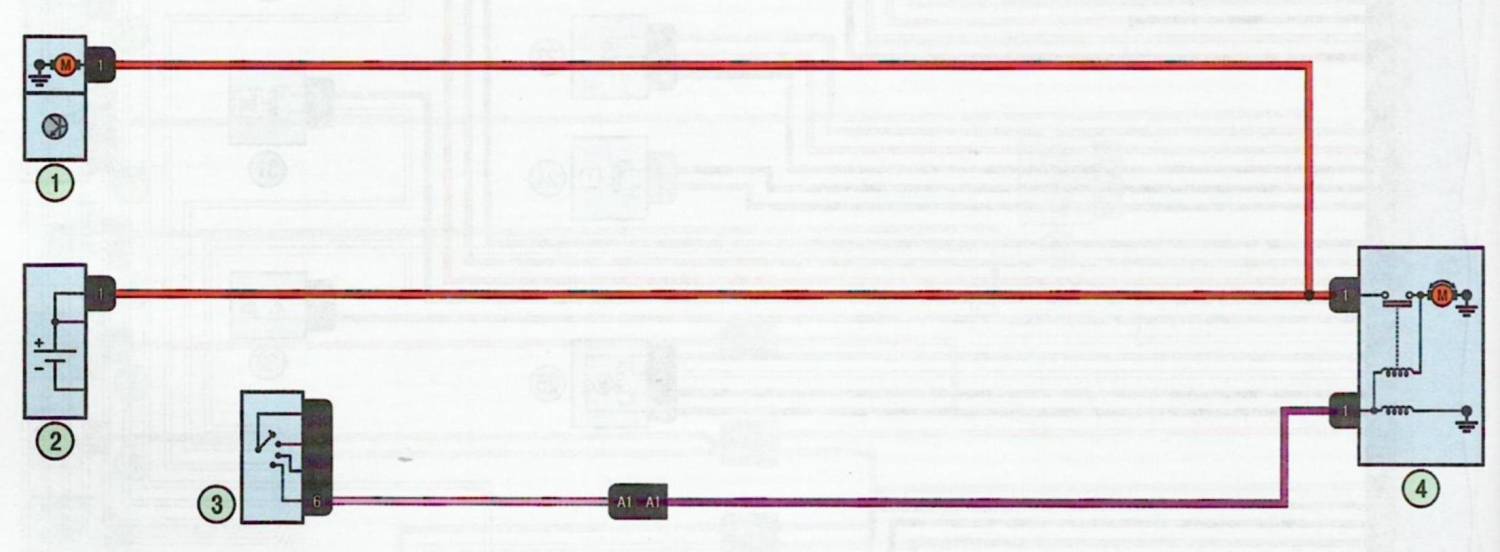

Схема 4. 1 - генератор; 2 - аккумуляторная батарея; 3 - выключатель (замок) зажигания; 4 - стартер Lada Largus

► Цепь зарядки аккумуляторной батареи (автомобиль с двигателем К4М):

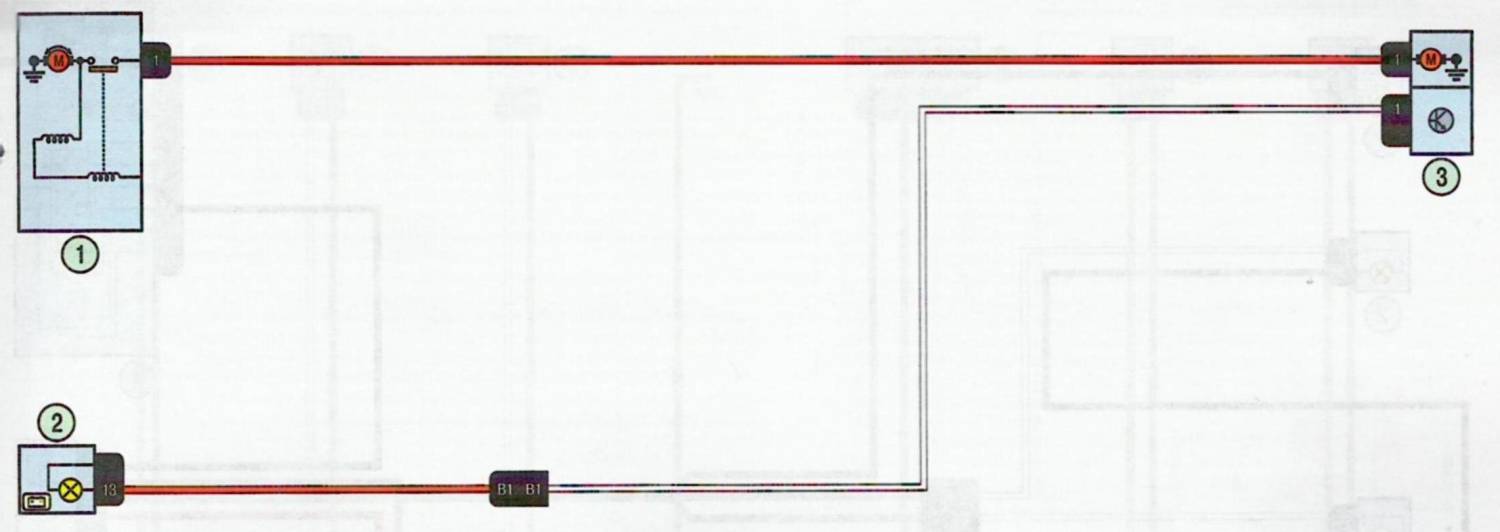

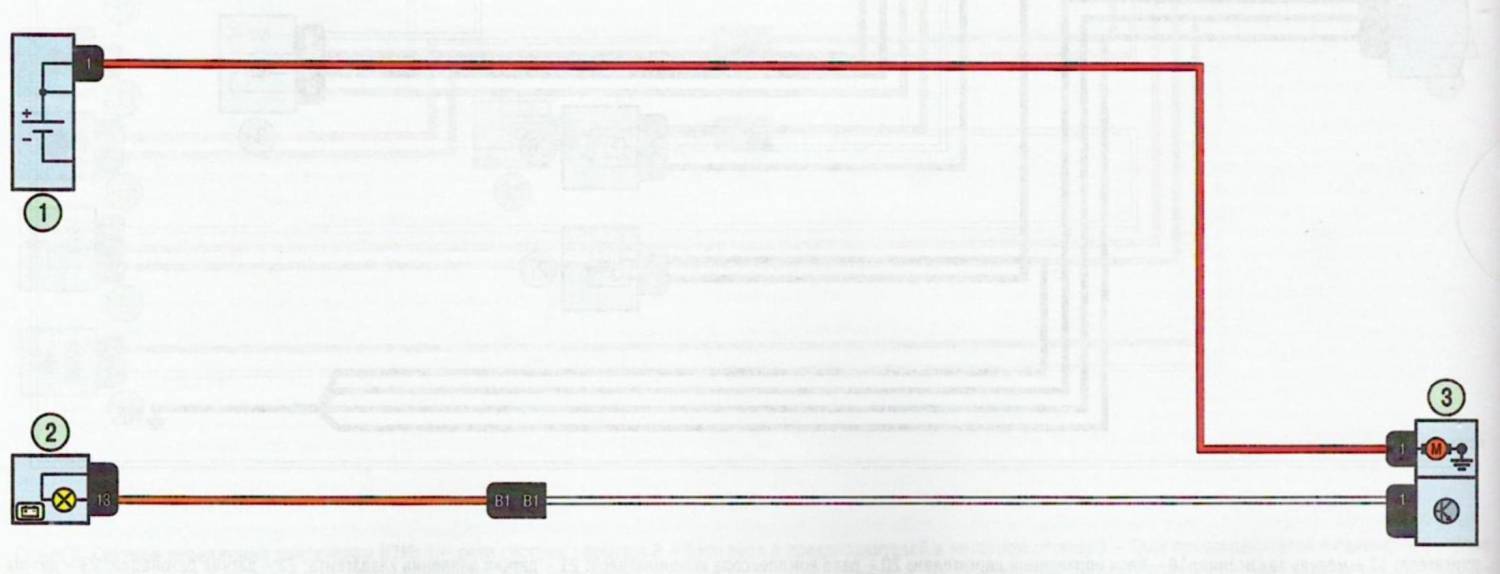

Схема 5. 1 - аккумуляторная батарея; 2 - комбинация приборов; 3 - генератор

► Цепь зарядки аккумуляторной батареи (автомобиль с двигателем К7И):

Схема 6. 1 - стартер; 2 - комбинация приборов; 3 - генератор

► Ближний свет фар:

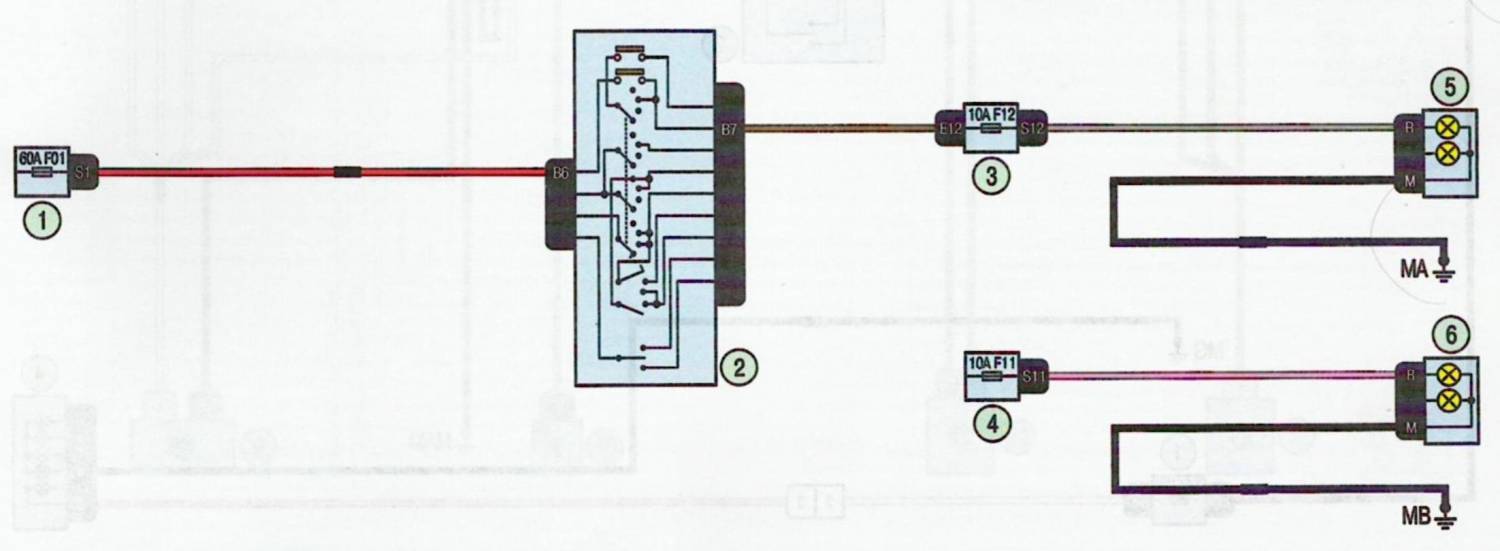

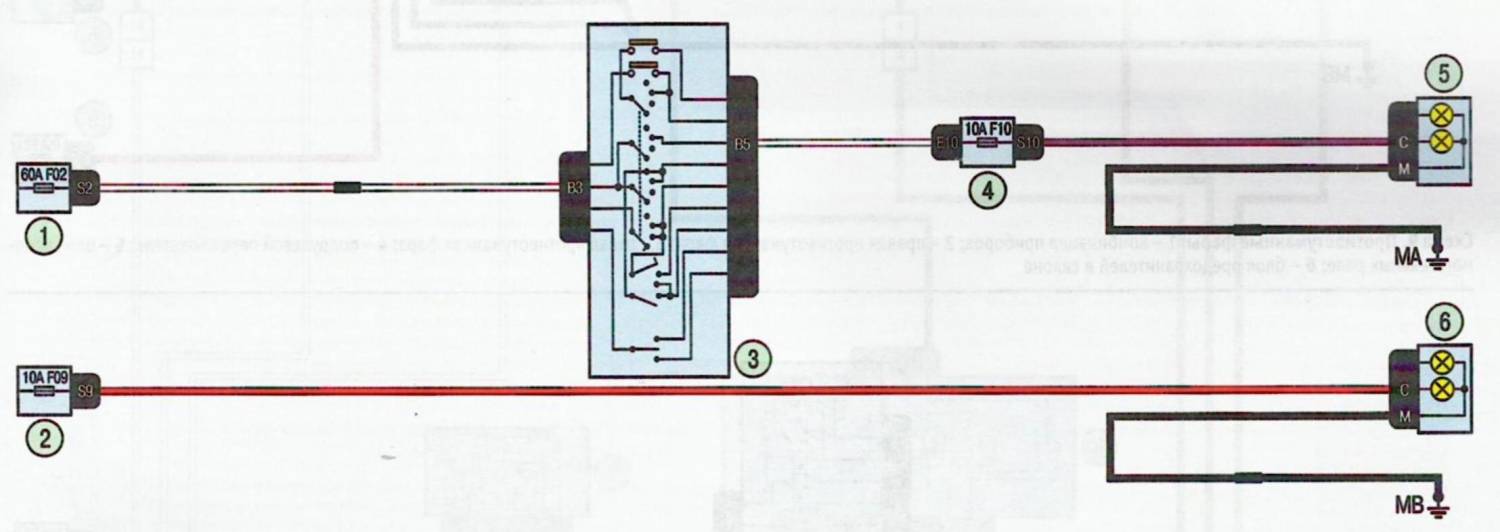

Схема 7. 1 - блок реле и предохранителей в моторном отсеке; 2,4 - блок предохранителей в салоне; 3 - подрулевой переключатель; 5 - правая блок-фара; 6 - левая блок-фара

► Дальний свет фар:

Схема 8. 1 - блок реле и предохранителей в моторном отсеке; 2 - подрулевой переключатель; 3,4 - блок предохранителей в салоне; 5 - правая блок-фара; 6 - левая блок-фара

► Противотуманные фары:

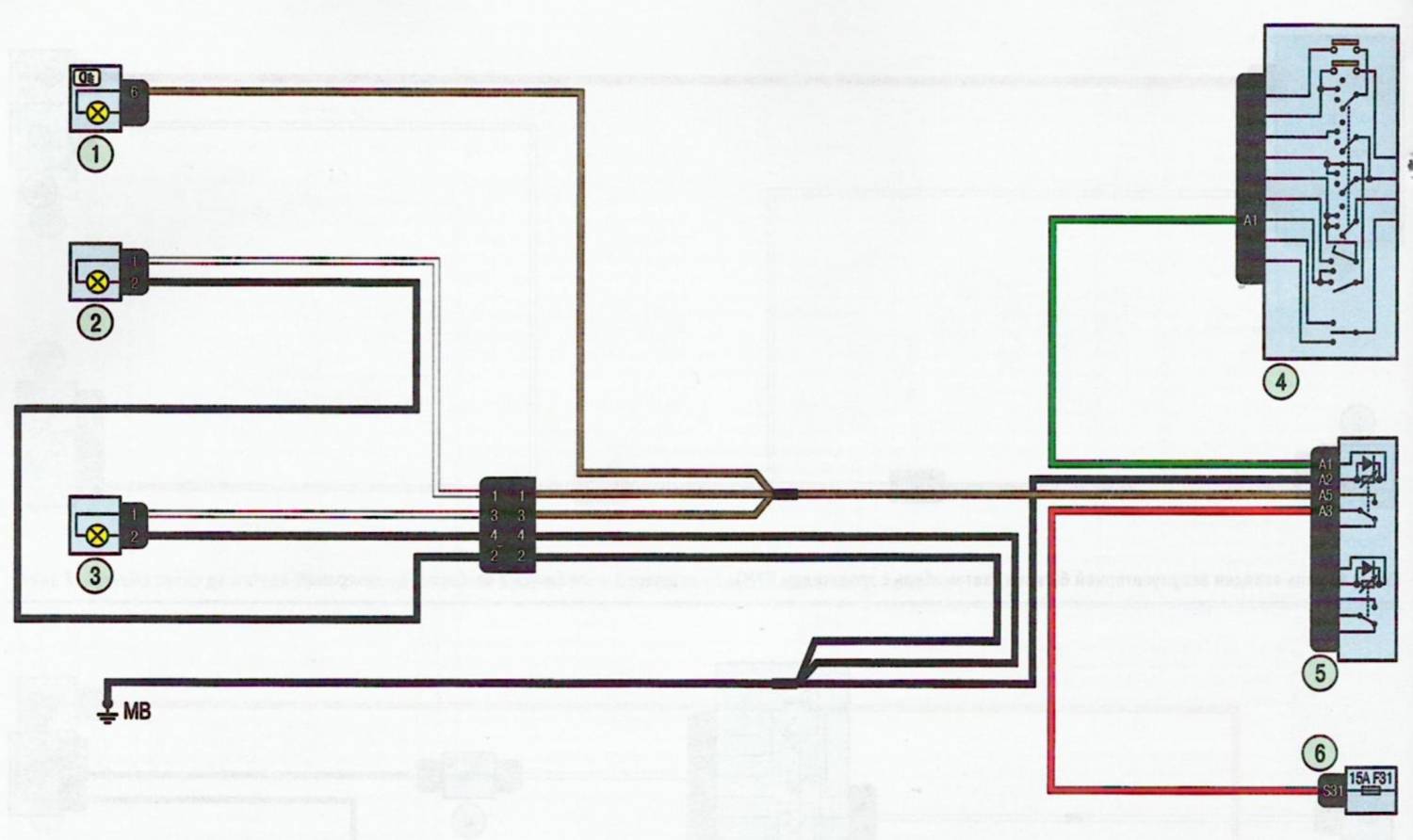

Схема 9. 1 - комбинация приборов; 2 - правая противотуманная фара; 3 - левая противотуманная фара; 4 - подрулевой переключатель; 5 - блок вспомогательных реле; 6 - блок предохранителей в салоне

► Задний противотуманный фонарь:

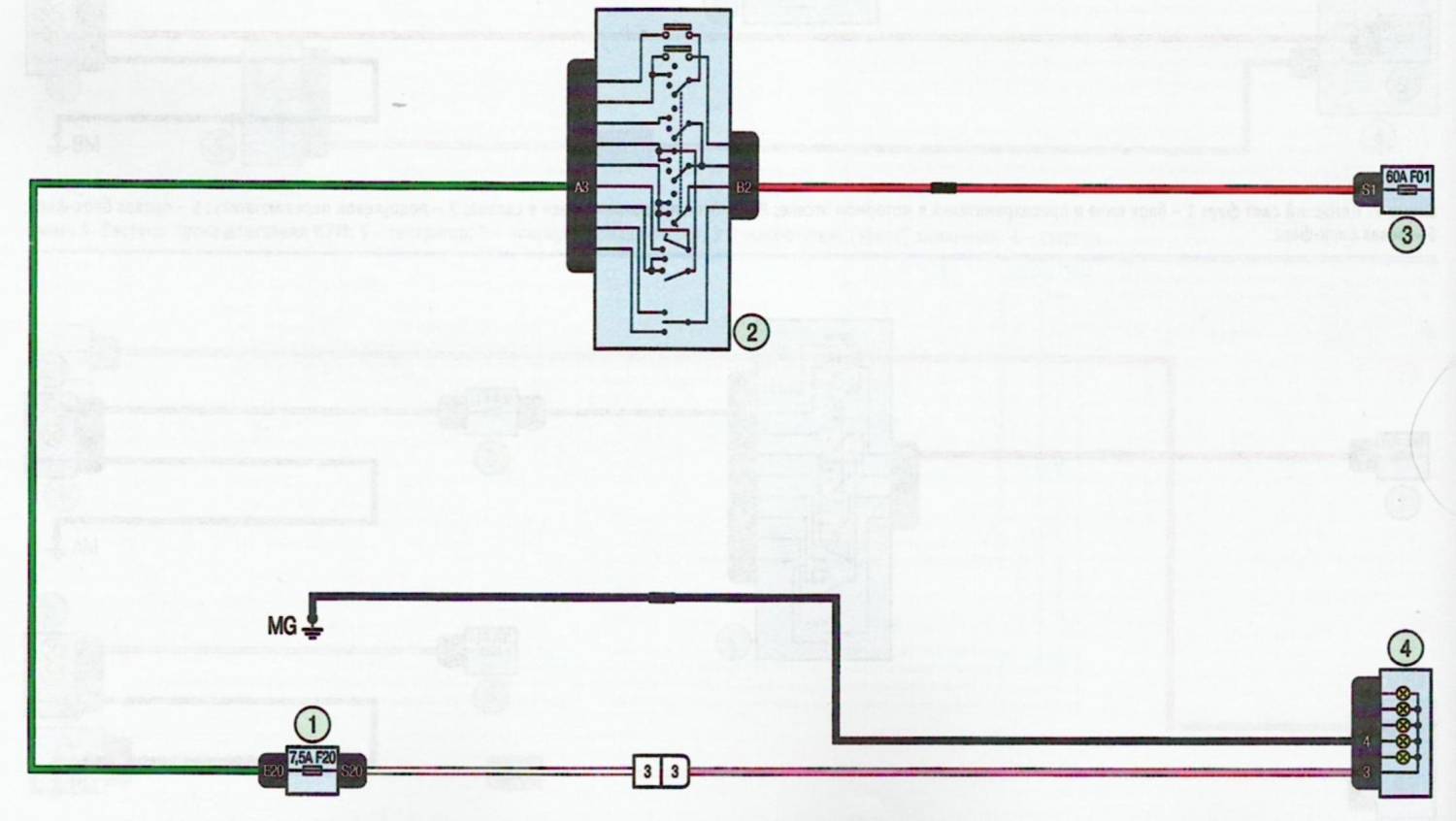

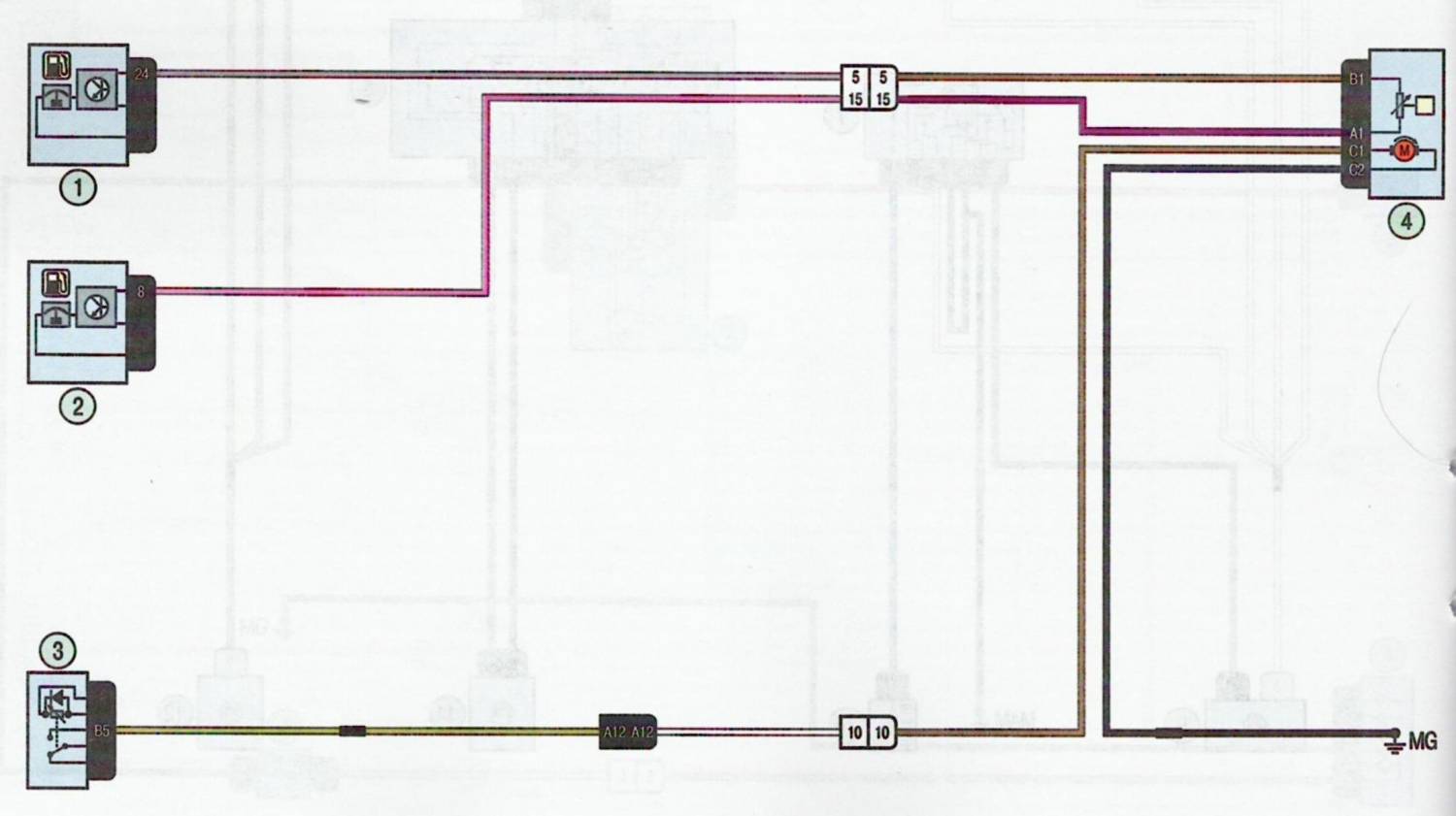

Схема 10. 1 - блок предохранителей в салоне; 2 - подрулевой переключатель; 3 - блок реле и предохранителей в моторном отсеке; 4 - левый задний фонарь

► Указатели поворота и аварийная сигнализация:

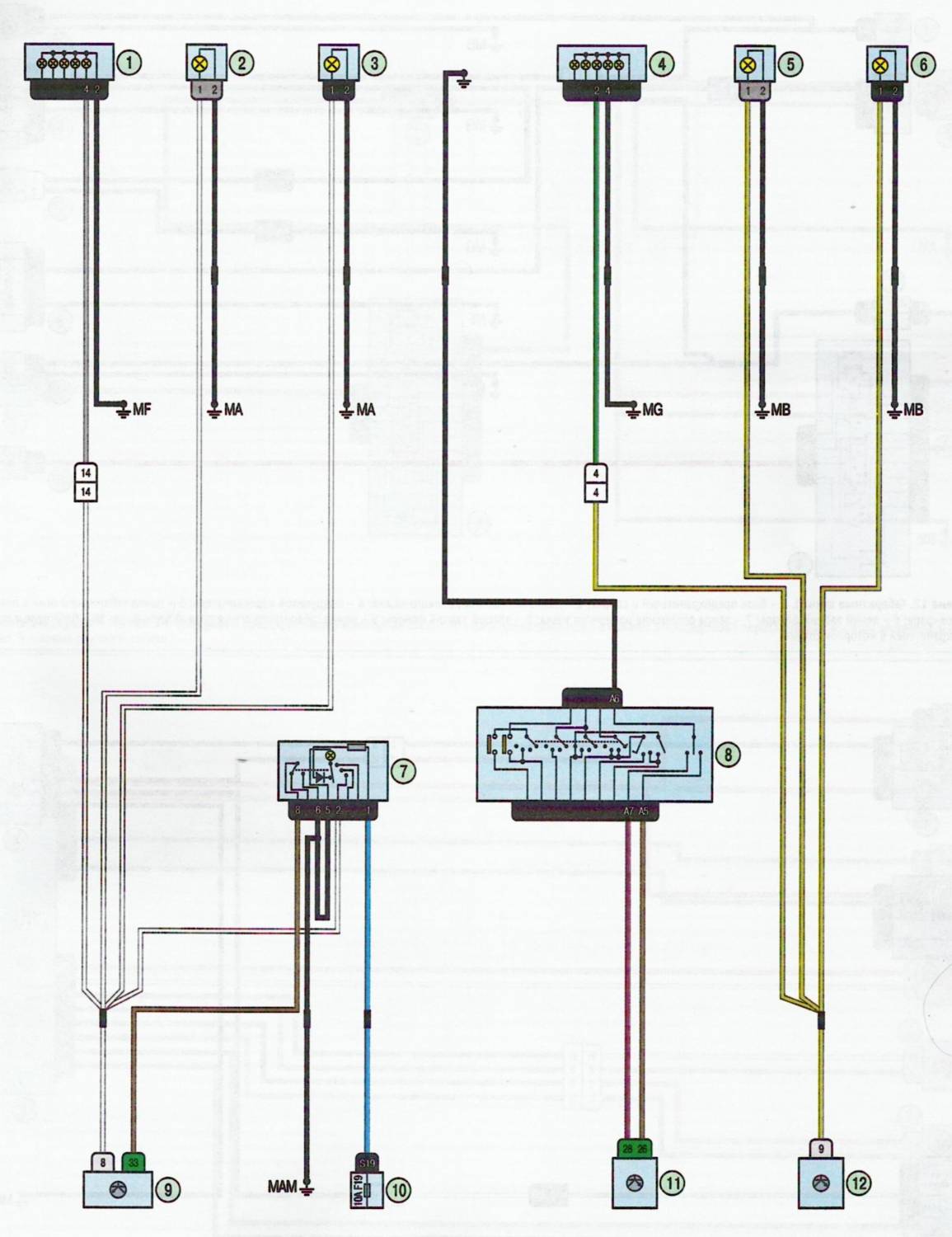

Схема 11. 1 - правый задний фонарь; 2 - лампа правого переднего указателя поворота; 3 - правый боковой указатель поворота Lada Largus; 4 - левый задний фонарь; 5 - лампа левого переднего указателя поворота; 6 - правый боковой указатель поворота; 7 - выключатель аварийной сигнализации; 8 - подрулевой переключатель; 9,11,12 - блок управления электрооборудованием салона; 10 - блок предохранителей в салоне

► Габаритные огни:

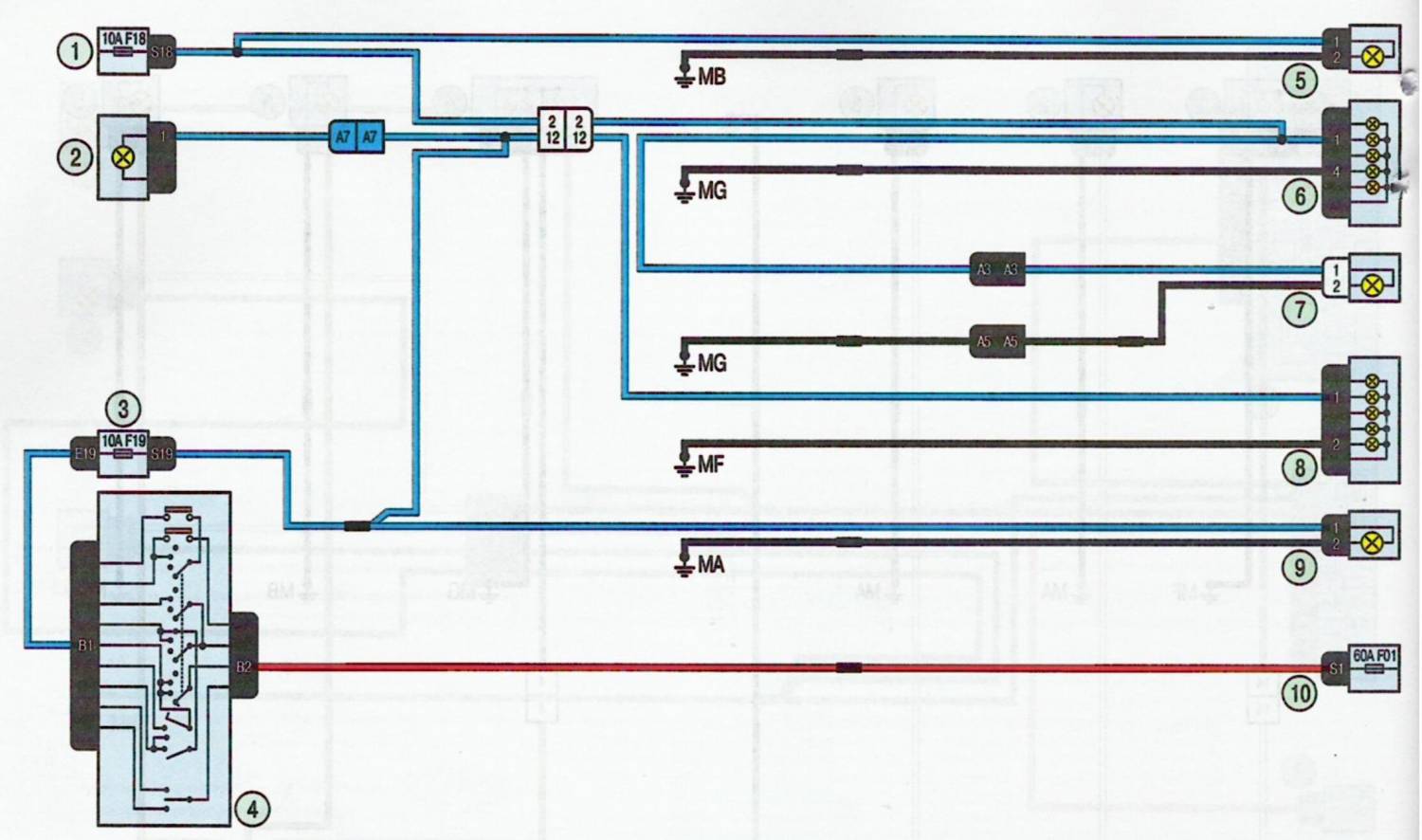

Схема 12. 1,3 - блок предохранителей в салоне; 2 - лампа освещения вещевого ящика; 4 - подрулевой переключатель; 5 - лампа габаритного огня в левой блок-фаре; 6 - левый задний фонарь; 7 - лампа освещения номерного знака; 8 - правый задний фонарь; 9 - лампа габаритного огня в правой блок-фаре; 10 - блок реле и предохранителей в моторном отсеке

► Топливный насос и датчик уровня топлива:

Схема 13. 1,2 - комбинация приборов; 3 - реле топливного насоса; 4 - топливный модуль

► Звуковой сигнал:

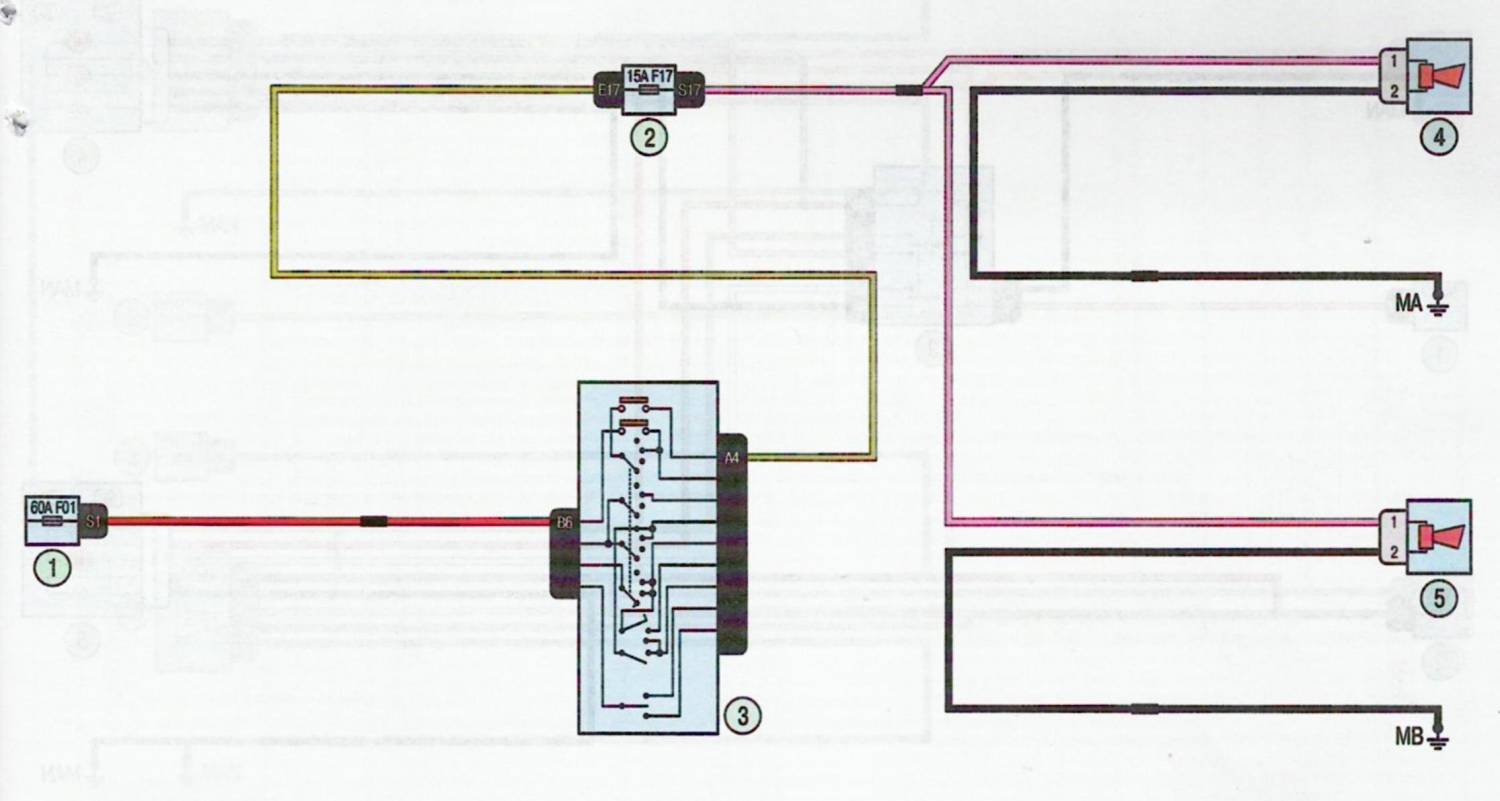

Схема 14. 1 - блок реле и предохранителей в моторном отсеке; 2 - блок предохранителей в салоне; 3 - подрулевой переключатель; 4 - правый звуковой сигнал; 5 - левый звуковой сигнал

► Подключение динамиков акустической системы:

Схема 15. 1 - головное устройство аудиосистемы; 2,3,4 - блок предохранителей в салоне; 5 - динамик правой передней двери; 6 - динамик правой задней двери; 7 - динамик левой задней двери; 8 - динамик левой передней двери

► Зеркала заднего вида:

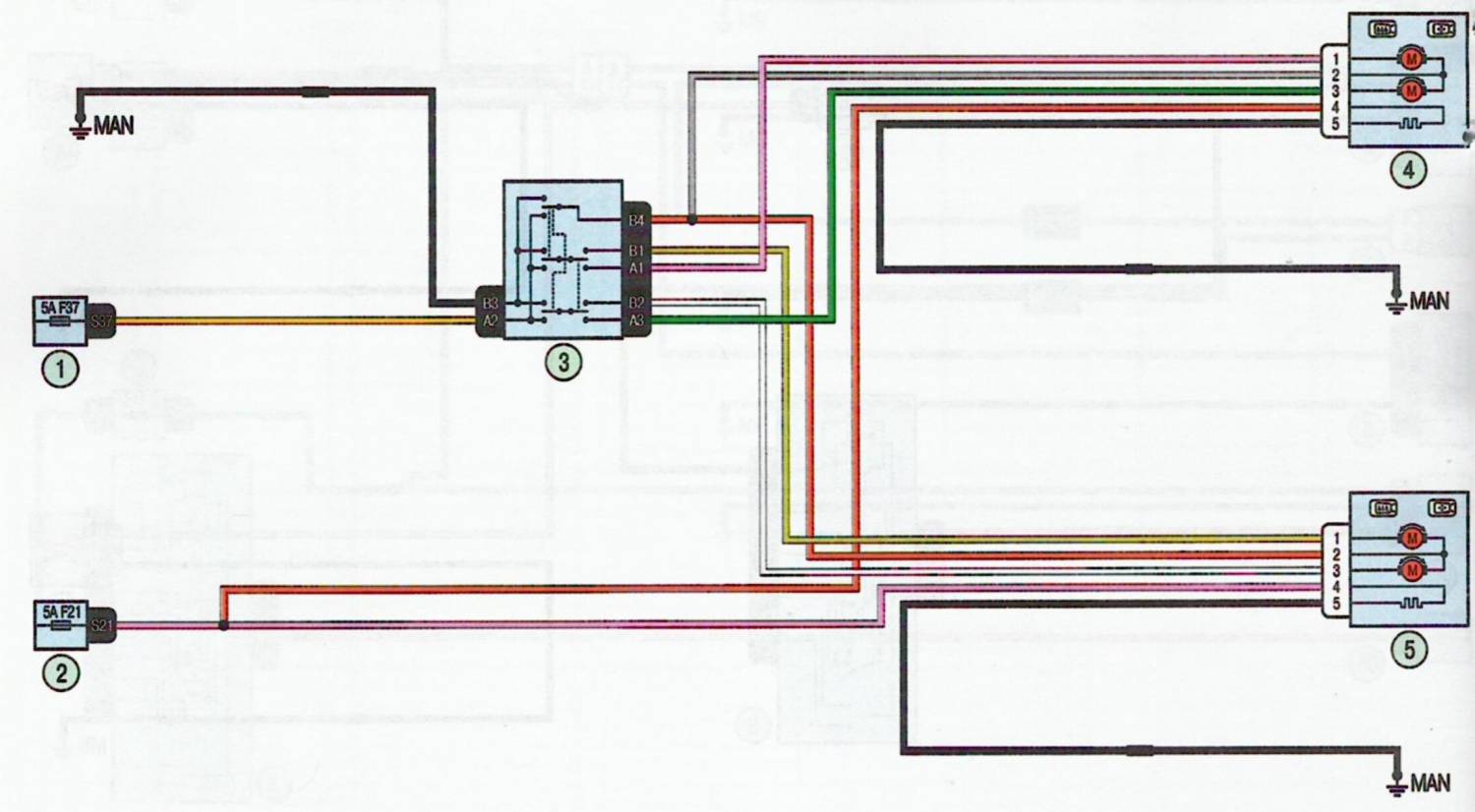

Схема 16. 1,2 - блок предохранителей в салоне; 3 - блок управления наружными зеркалами заднего вида; 4 - левое наружное зеркало заднего вида; 5 - правое наружное зеркало заднего вида

► Очистители и омыватели ветрового стекла и стекла двери задка:

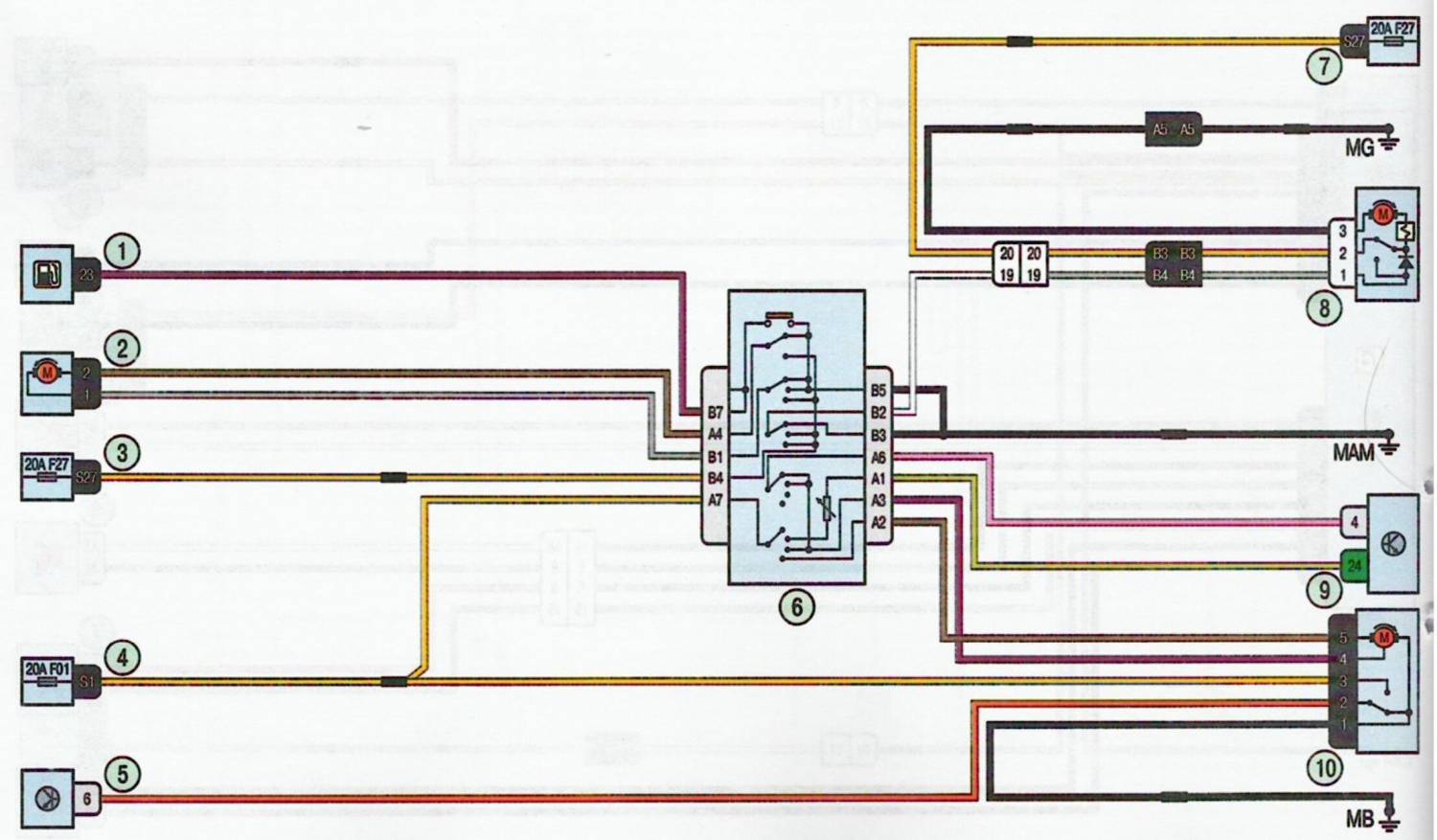

Схема 17. 1 - комбинация приборов; 2 - насос омывателей ветрового стекла и стекла двери задка 3,4,7 - блок предохранителей в салоне; 5, 9 - блок управления электрооборудованием салона; 6 - подрулевой переключатель; 8 - электродвигатель очистителя стекла двери задка; 10 - электродвигатель очистителя ветрового стекла Лада Ларгус

► Электростеклолоподъемники передних дверей lada largus

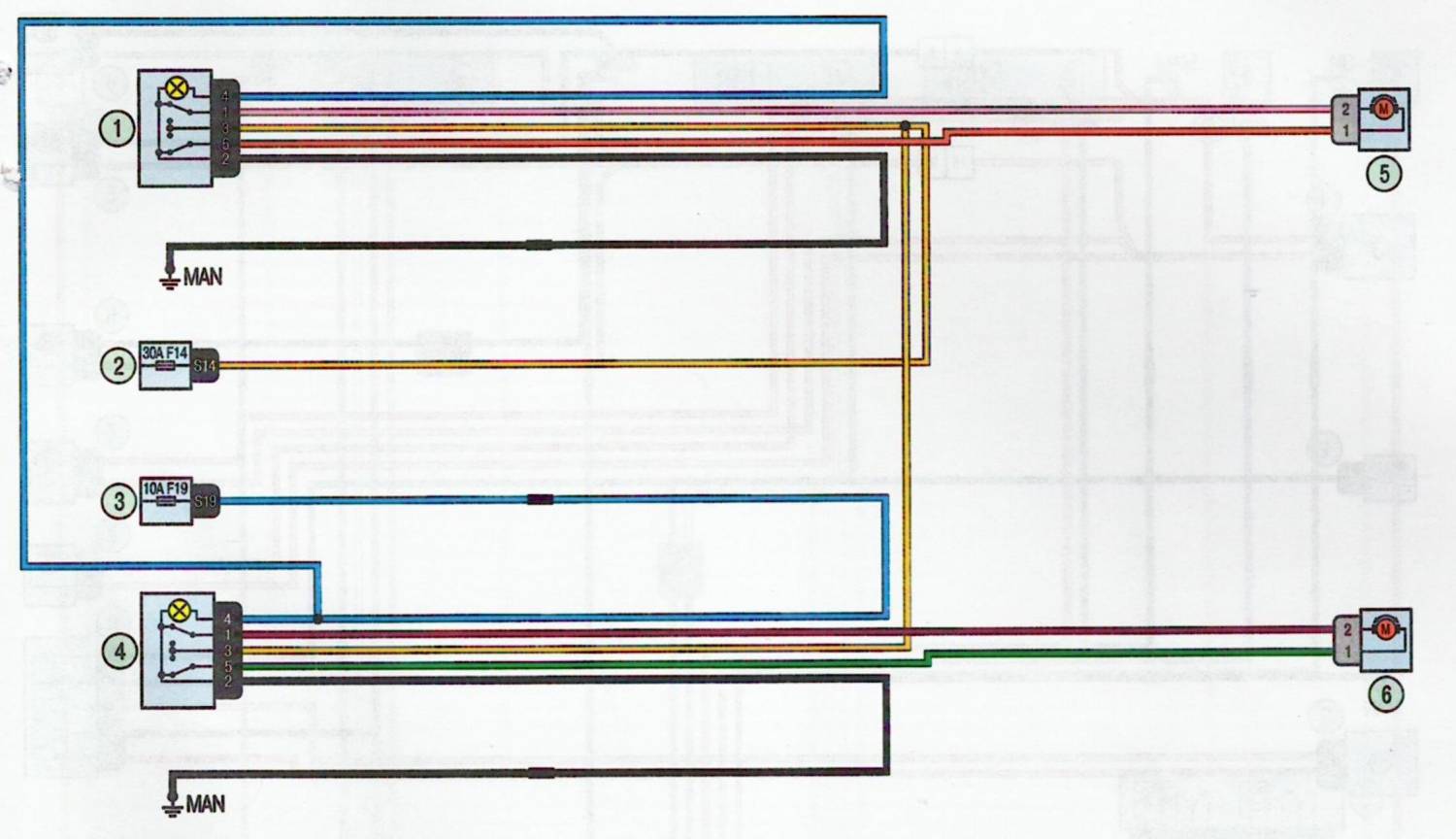

Схема 18. 1 - переключатель электростеклоподъемника правой передней двери; 2,3 - блок предохранителей в салоне; 4 - переключатель электростеклоподъемника левой передней двери; 5 - электродвигатель стеклоподъемника правой передней двери; 6 - электродвигатель стеклоподъемника левой передней двери

► Электростеклоподъемники задних дверей lada largus

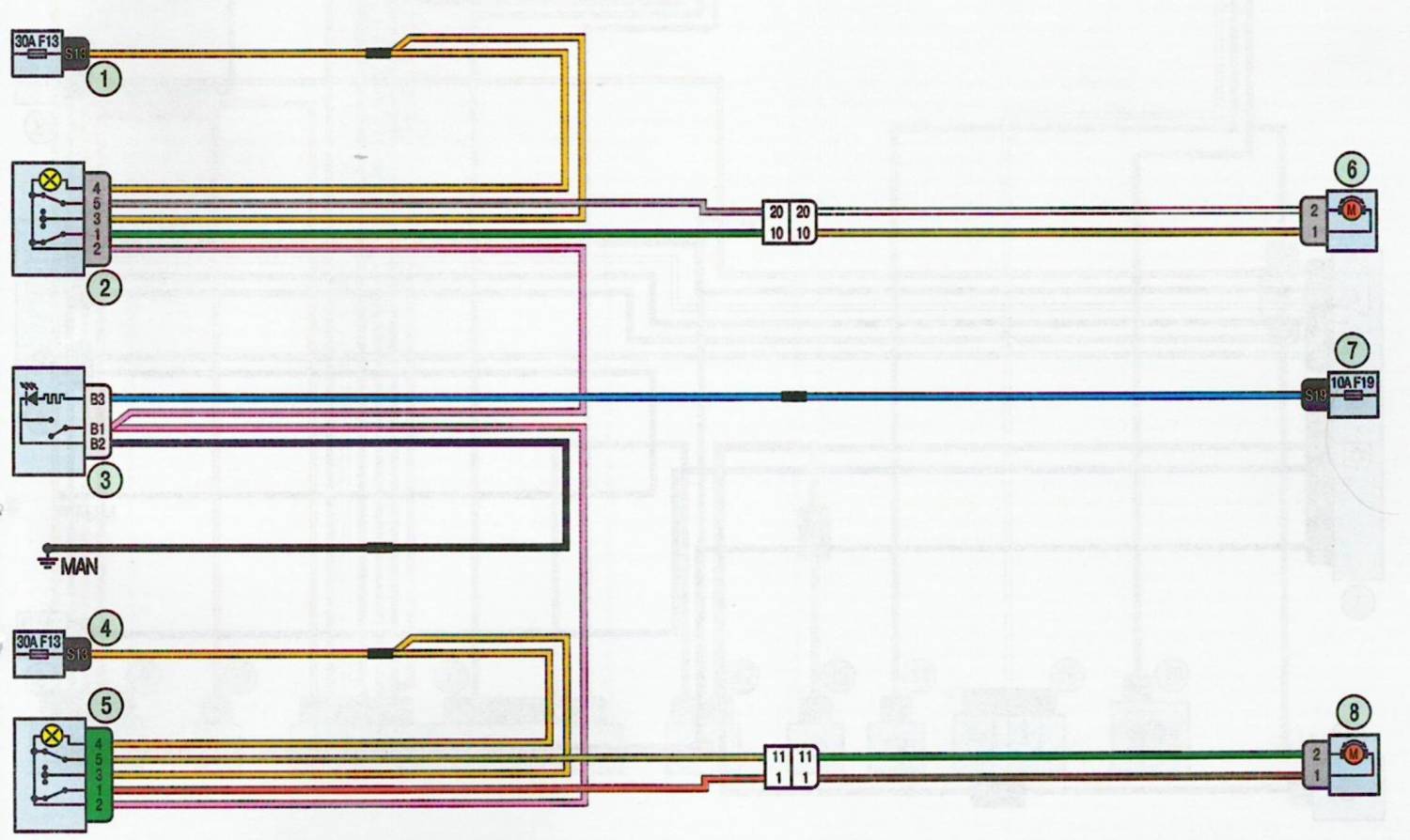

Схема 19. 1,4,7 - блок предохранителей в салоне; 2 - переключатель электростеклоподъемника левой задней двери; 3 - выключатель блокировки стеклоподъемников задних дверей; 5 - переключатель электростеклоподъемника правой задней двери; б - электродвигатель стеклоподъемника левой задней двери; 8 - электродвигатель стеклоподъемника правой задней двери Лада Ларгус

► Система центральной блокировки замков lada largus

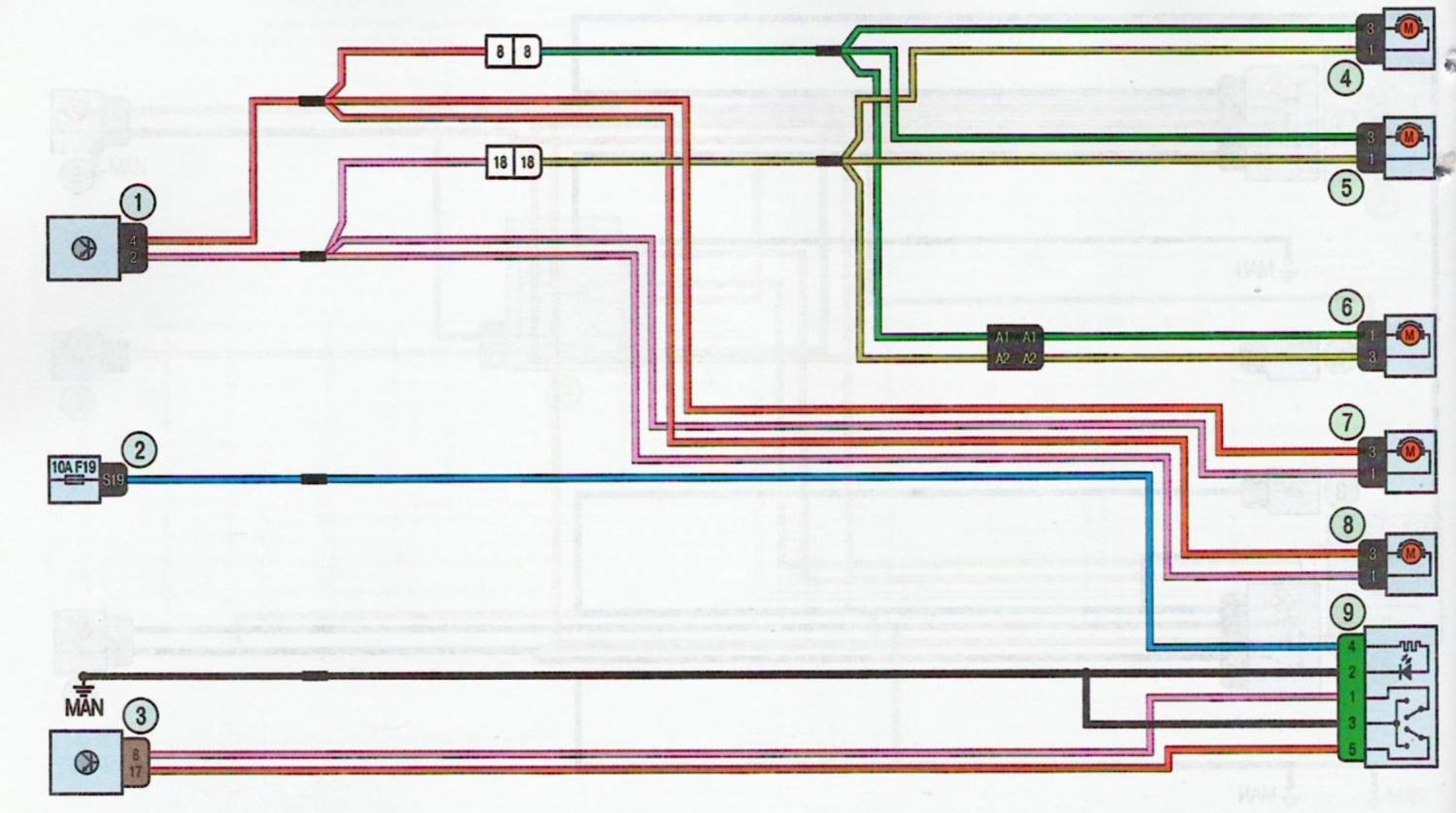

Схема 20. 1,3 - блок управления электрооборудованием салона; 2 - блок предохранителей в салоне; 4 - электропривод замка правой задней двери; 5 - электропривод замка левой задней двери; 6 - электропривод замка двери задка; 7 - электропривод замка правой передней двери; 8 - электропривод замка левой передней двери; 9 - выключатель блокировки замков

► Система отопления и вентиляции салона lada largus

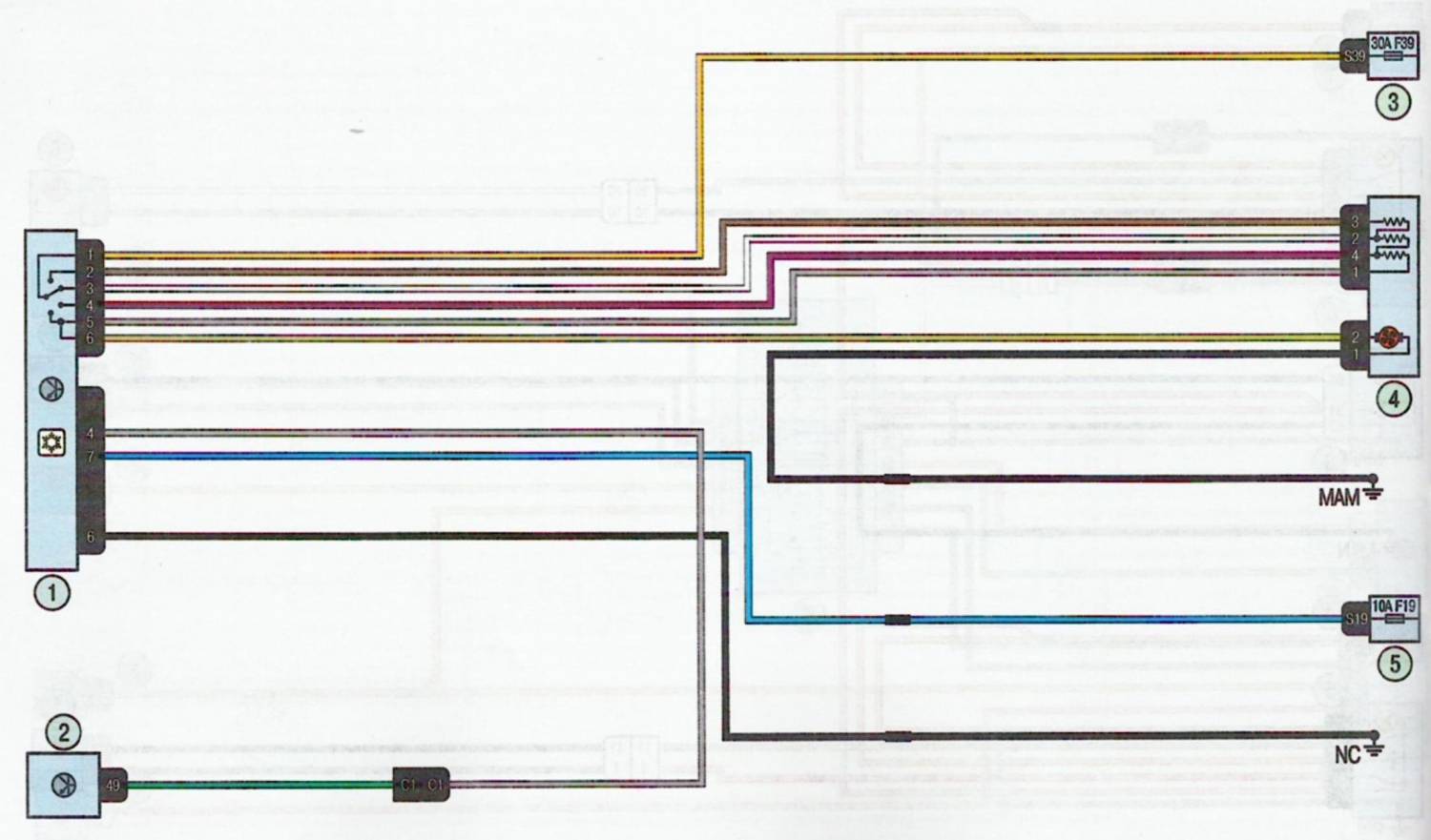

Схема 21.1 - блок управления системой отопления и вентиляции; 2 - блок управления двигателем; 3,5 - блок предохранителе в салоне; 4 - электровентилятор

► Система отопления (кондиционирования) и вентиляции салона

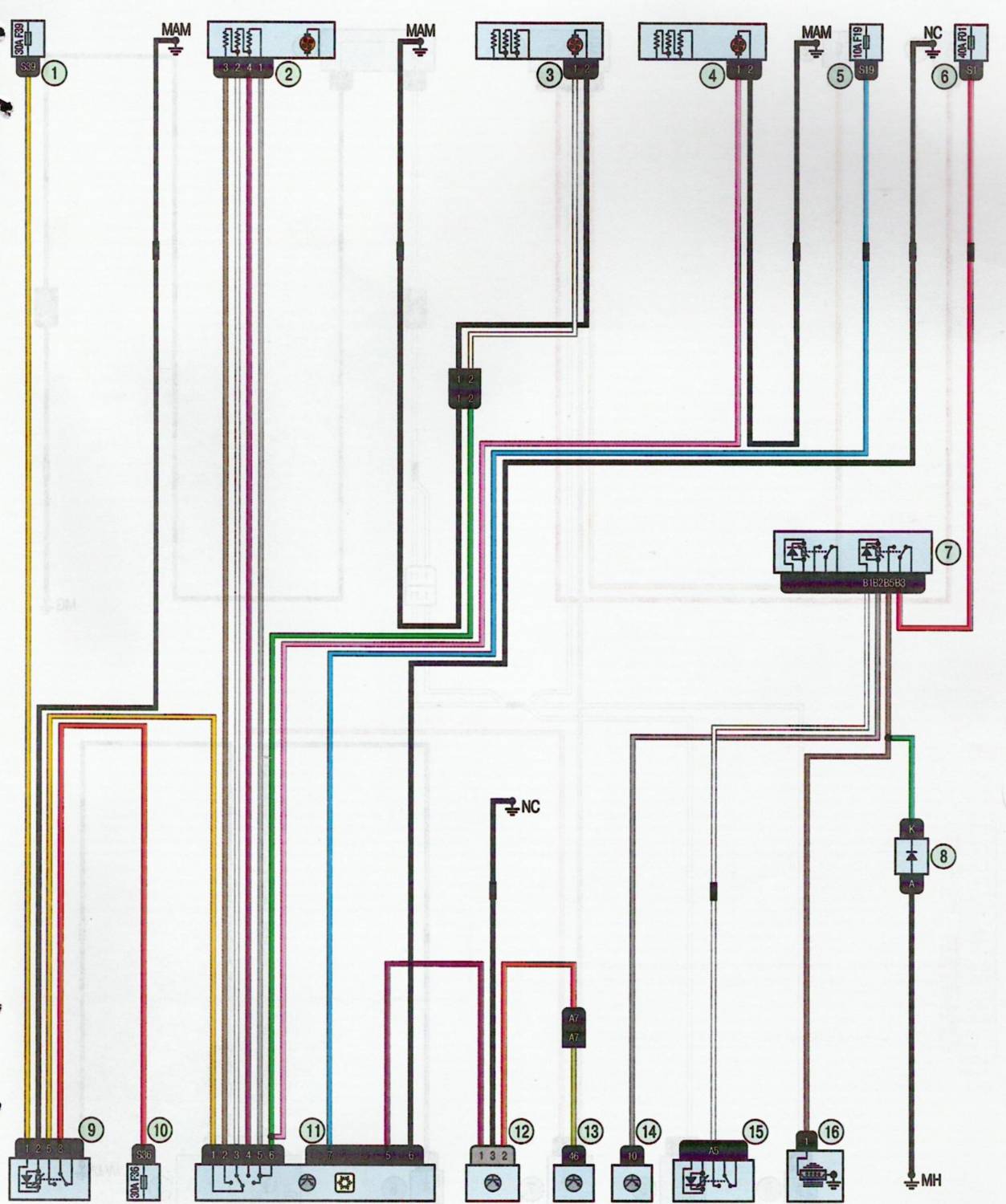

Схема 22. 1,5,10 - блок предохранителей в салоне; 2,3,4 - электровентилятор; 6 - блок реле и предохранителей в моторном отсеке; 7, 9 - блок вспомогательных реле; 8 - диод lada largus; 11 - блок управления системой кондиционирования; 12 - предохранительный клапан испарителя; 13,14 - блок управления двигателем; 15 - реле системы впрыска; 16 - электромагнитная муфта компрессора кондиционера

► Электрообогрев заднего стекла

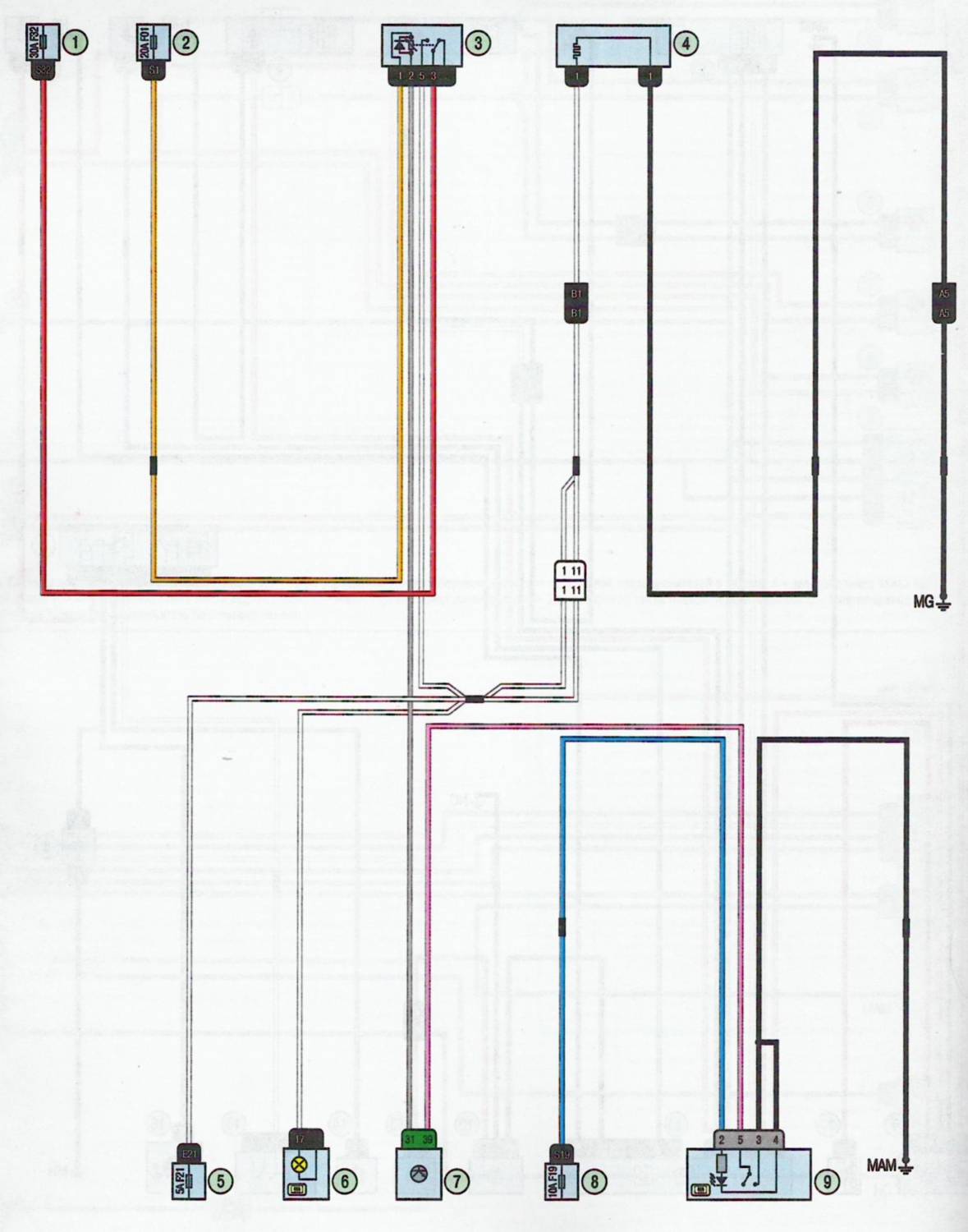

Схема 23. 1,2,5,8 - блок предохранителей в салоне; 3 - блок вспомогательных реле Лада Ларгус; 4 - нагревательный элемент; 6 - комбинация прибор; 7 - блок управления электрооборудованием салона; 9 - выключатель электрообогрева заднего стекла
