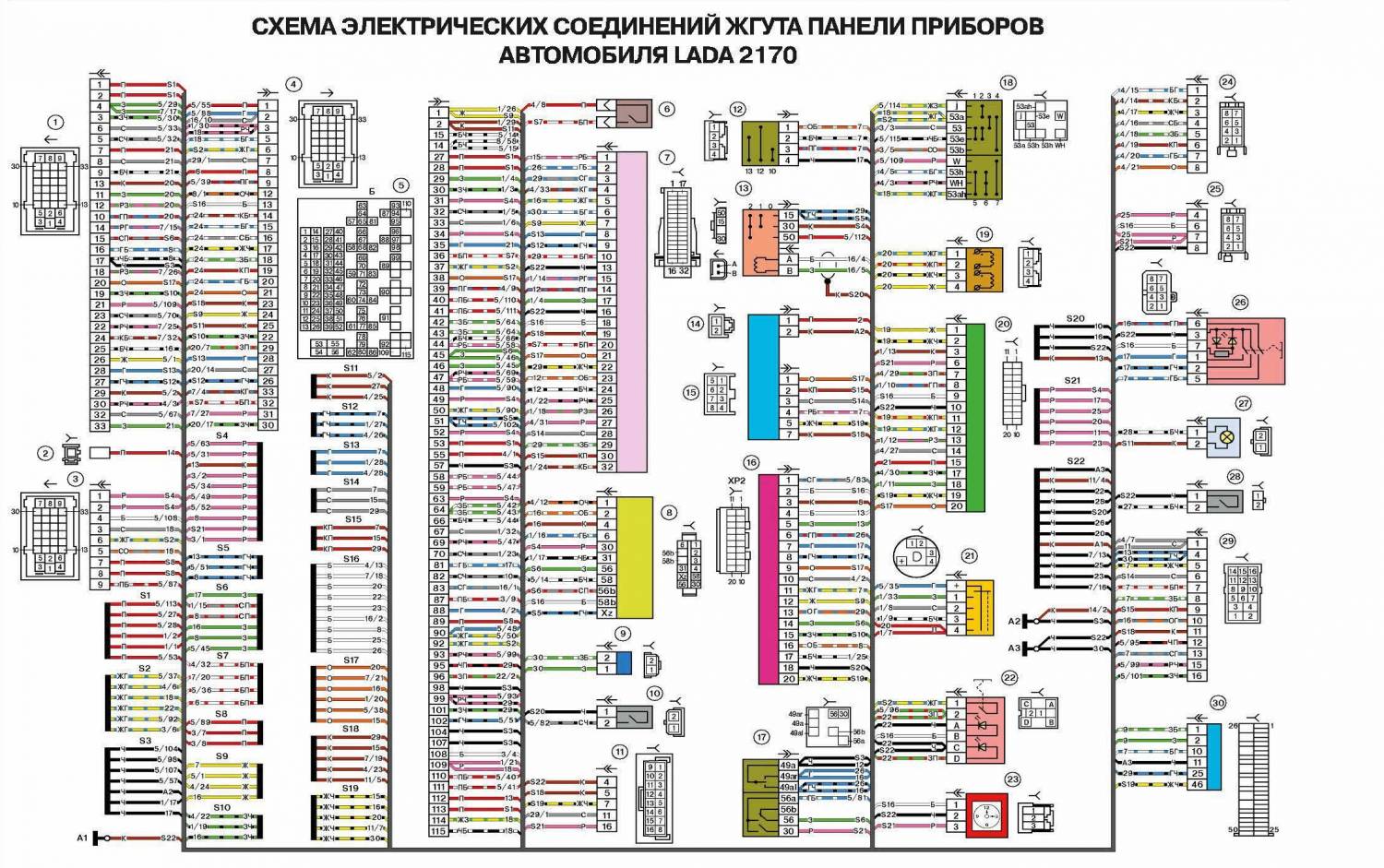

► Схема электрических соединений жгута панели приборов:

Перечень элементов схемы электрических соединений жгута панели приборов автомобиля LADA 2170
1,2,3- колодки жгута панели приборов к жгуту переднему;
4 - колодка жгута панели приборов к жгуту заднему;
5 - контакты колодки монтажного блока;
6 - выключатель сигнала торможения;
7 - комбинация приборов;
8 - модуль управления светотехни-кой;
9 - модуль надувной подушки безопасности водителя;
10 - выключатель звукового сигнала;
11 - колодка диагностики;
12 - переключатель режимов бортового компьютера;
18 - выключатель зажигания;
14, 15 - колодки к блоку управления электроусилителем;
16 - контроллер электропакета;
17 - переключатель световой сигнализации;
18 - переключатель стеклоочистителей;
19 - моторедуктор распределения воздушного потока;
20 - блок управления отопителем;
21 - переключатель электродвигателя отопителя;
22 - выключатель обогрева заднего стекла;
23 - часы;
24, 25 - колодки жгута панели приборов к радиоаппарату;
26 - выключатель аварийной сигнализации;
27 - плафон освещения вещевого ящика;
28 - выключатель освещения вещевого ящика;
29 - колодка жгута панели приборов к жгуту системы зажигания;
30 - блок управления системы надувных подушек безопасности.
Al, А2, АЗ - точки заземления жгута панели приборов.
Б - колодка монтажного блока.

Жгут панели приборов - 2170-3724030.

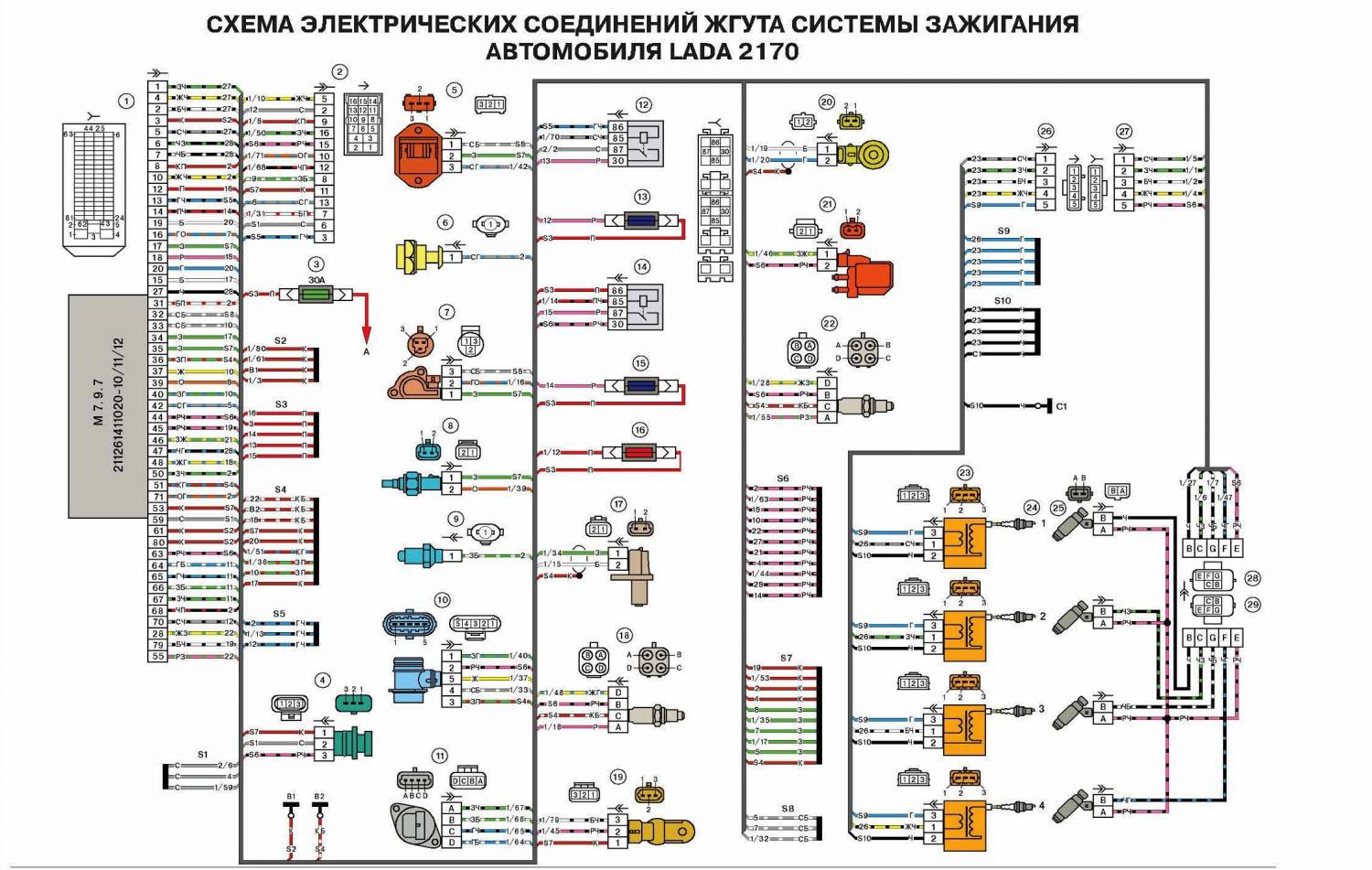

► Схема электрических соединений жгута системы зажигания:

Перечень элементов схемы электрических соединений жгута системы зажигания автомобиля LADA 2170
1 - контроллер;
2 - колодка жгута системы зажигания к жгуту панели приборов;
3 - блок предохранителей основной;
4 * датчик скорости;
5 - датчик неровной дороги;
6 - датчик контрольной лампы давления масла;
7 - датчик положения дроссельной заслонки;
8 - датчик температуры охлаждающей жидкости;
9 - датчик указателя температуры охлаждающей жидкости;
10 - датчик массового расхода воздуха;
11 - регулятор холостого хода;
12 - реле электробензонасоса;
13 - предохранитель цепи питания электробензонасоса (15 А);
14 - реле зажигания;
15 - предохранитель реле зажигания (15 А);
16 - предохранитель цепи питания контроллера (7,5 А);
17 - датчик положения коленчатого вала;
18 - датчик кислорода;
19 датчик фаз;
20 - датчик детонации;
21 - электромагнитный клапан продувки адсорбера;
22 - датчик кислорода диагностический;
23 - катушка зажигания;
24 - свечи зажигания;
25 - форсунки;
26 - колодка жгута проводов катушек зажигания к жгуту системы зажигания;
27 - колодка жгута системы зажигания к жгуту проводов катушек зажигания;
28 - колодка жгута системы зажигания к жгуту форсунок;
29 - колодка жгута форсунок к жгуту системы зажигания.
А - к клемме 'плюс' аккумуляторной батареи;
Bl, В2 - точки заземления жгута системы зажигания.
С1 - точка заземления жгута проводов катушек зажигания.
Жгут проводов системы зажигания - 2170-37240*26.
Жгут проводов катушек зажигания - 1118-3724148.Жгут проводов форсунок - 11186-3724036.

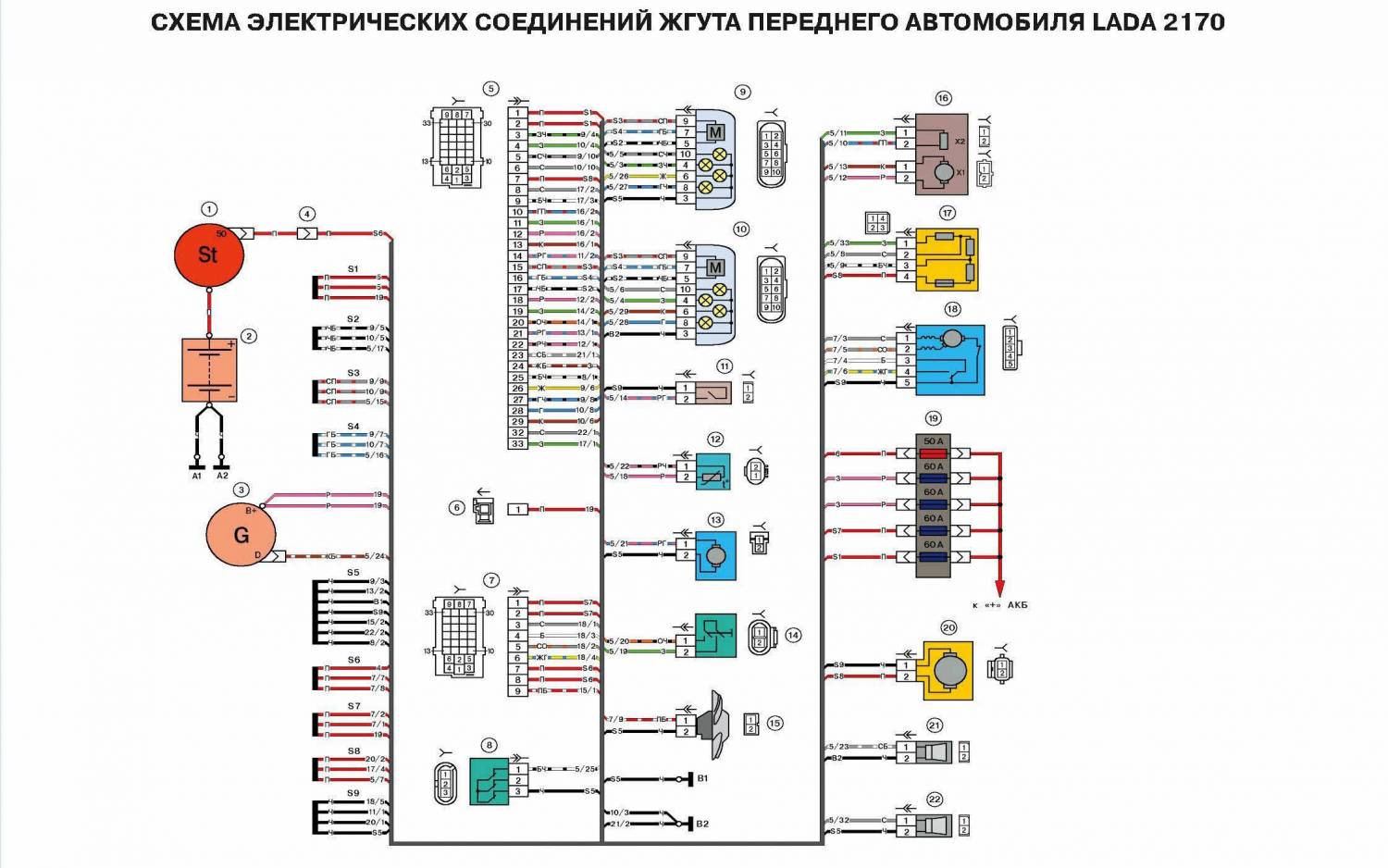

► Жгут проводов передний:

Перечень элементов схемы электрических соединений жгута переднего автомобиля LADA 2170
1 - стартер;
2 - батарея аккумуляторная;
3 - генератор;
4 * колодки жгута АКБ и стартера и жгута переднего;
5-7 колодки жгута переднего к жгуту панели приборов;
8 - выключатель подкапотной лампы;
9 - фара левая;10 - фара правая;
11 -датчик уровня тормозной жидкости;
12 - датчик температуры воздуха;
13 - электродвигатель омывателей;
14 - выключатель лампы света заднего хода;
15 - электровентилятор двигателя;
16 - моторедуктор заслонки отопителя;
17 - резистор добавочный;
18 - электродвигатель стеклоочистителя;
19 - блок предохранителей основной;
20 - электродвигатель отопителя;
21, 22 - сигнал звуковойAl, А2, Bl, В2 - точки заземления жгута переднего.Жгут проводов передний - 2170-3724010.
Жгут проводов АКБ с корпусом - 2170-3724080.
Жгут проводов соединительный аккумуляторной батареи и стартера - 2170-3724070.

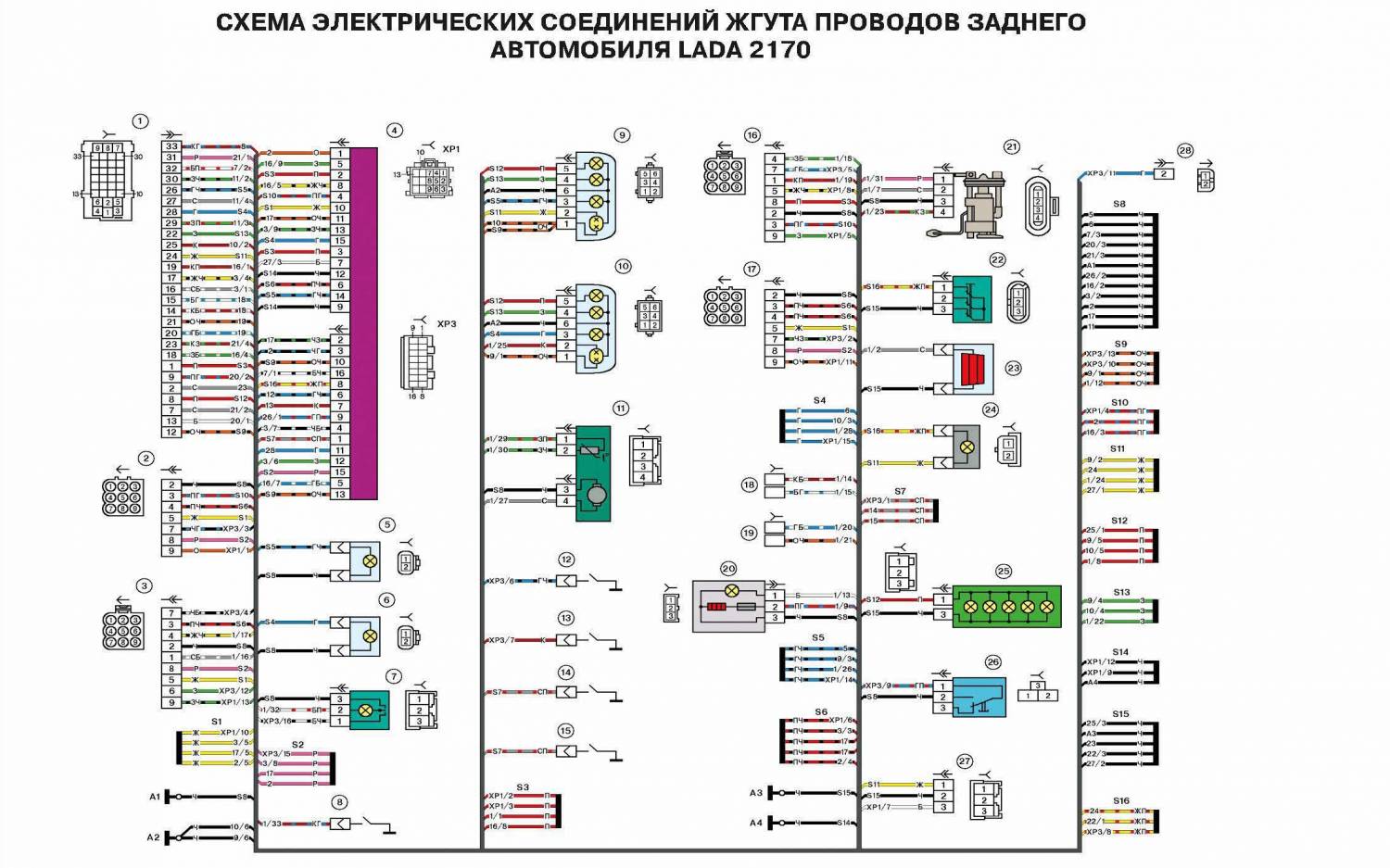

► Жгут проводов задний:

Перечень элементов схемы электрических соединений жгута проводов заднего автомобиля LADA 2170
1 - колодка жгута проводов заднего к жгуту панели приборов;
2 - колодка жгута проводов заднего к жгуту левой задней двери;
3 - колодка жгута проводов заднего к жгуту правой передней двери;
4 - контроллер электропакета;
5 - боковой указатель поворотов левый;
6 - боковой указатель поворотов правый;
7 - плафон освещения салона;
8 - выключатель контрольной лампы ручного тормоза;
9 - фонарь левый;
10 - фонарь правый;
11 - датчик температуры воздуха салона;
12 -15 - выключатель плафона освещения салона;
16 - колодка жгута проводов заднего к жгуту левой передней двери;
17 - колодка жгута проводов заднего к жгуту правой задней двери;
18 - колодки жгута заднего к громкоговорителю заднему правому;
19 - колодки жгута заднего к громкоговорителю заднему левому;
20 - прикуриватель;
21 - модуль электробензонасоса;
22 - выключатель освещения багажника;
23 - элемент обогрева заднего стекла;
24 - фонарь освещения багажника;
25 - дополнительный сигнал торможения;
26 - выключатель привода замка багажника;
27 - колодка жгута проводов заднего к жгуту фонарей освещения номерного знака;
28 - колодка жгута проводов заднего к жгуту правой передней двери.
А1 - А4 - точки заземления жгута проводов заднего.
ХР1, ХРЗ - разъемы контроллера электропакета.
Жгут проводов задний - 2170 - 3724210-92

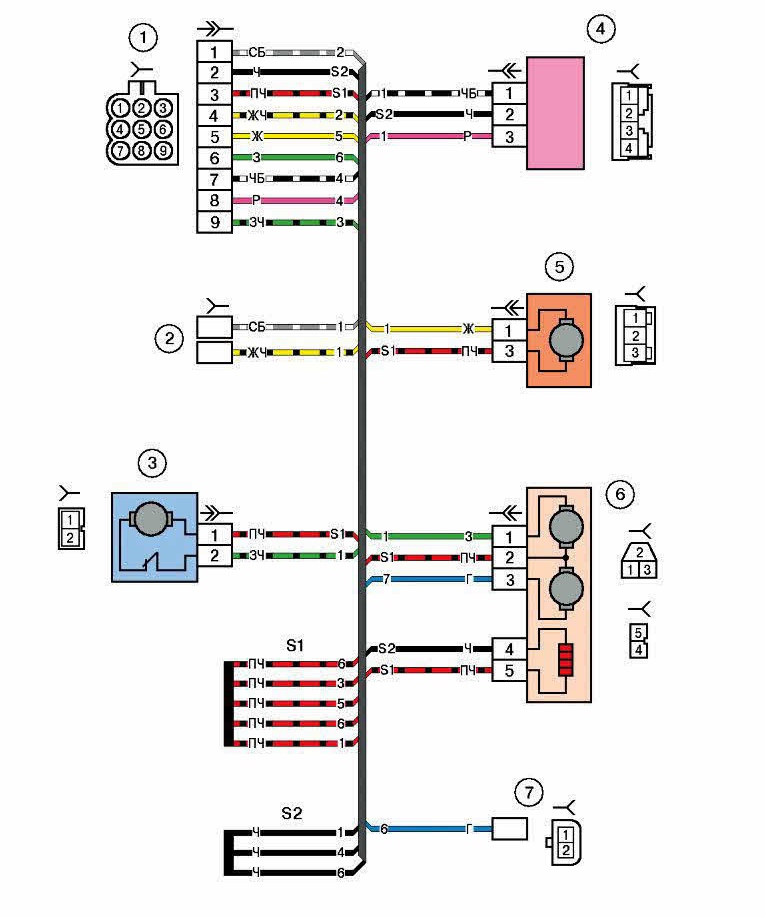

► Жгут проводов дополнительного заднего правого (правой передней двери):

Перечень элементов:
1 - колодка жгута проводов дополнительного заднего правого к жгуту заднему;
2 - колодка жгута проводов дополнительного заднего правого к громкоговорителю переднему правому;
3 - электродвигатель стеклоподъемника;
4 - переключатель стеклоподъемника;
5 - электродвигатель блокировки правой передней двери;
6 - электродвигатель и электронагреватель зеркала наружнего правого;
7 - колодка жгута проводов дополнительного заднего правого к жгуту заднему.
Жгут проводов дополнительный задний правый - 21703-3724550-90.

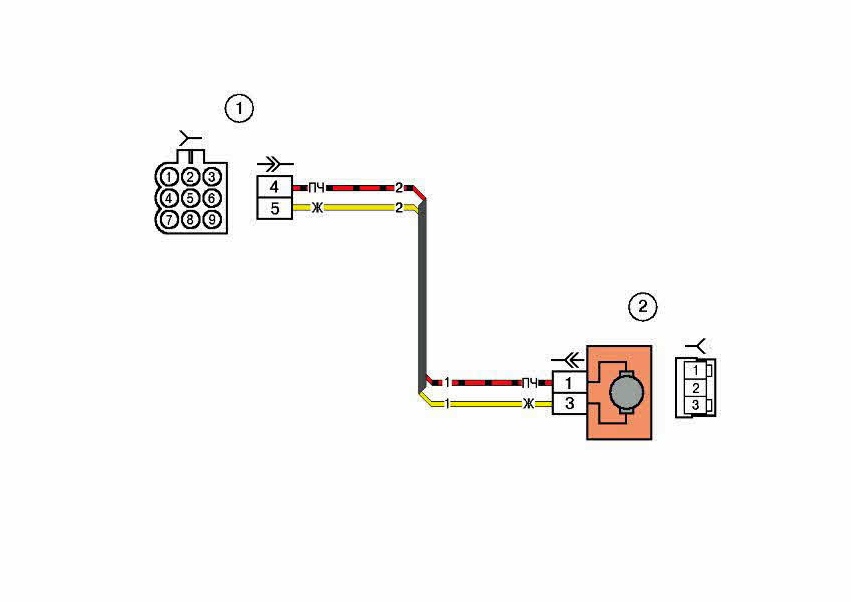

► Жгут проводов дополнительного заднего правого (задней двери):

Перечень элементов:
1 - колодка жгута проводов дополнительного заднего правого к жгуту заднему;
2 - электродвигатель блокировки правой задней двери.
Жгут проводов дополнительный задний правый - 2170-3724550-10.

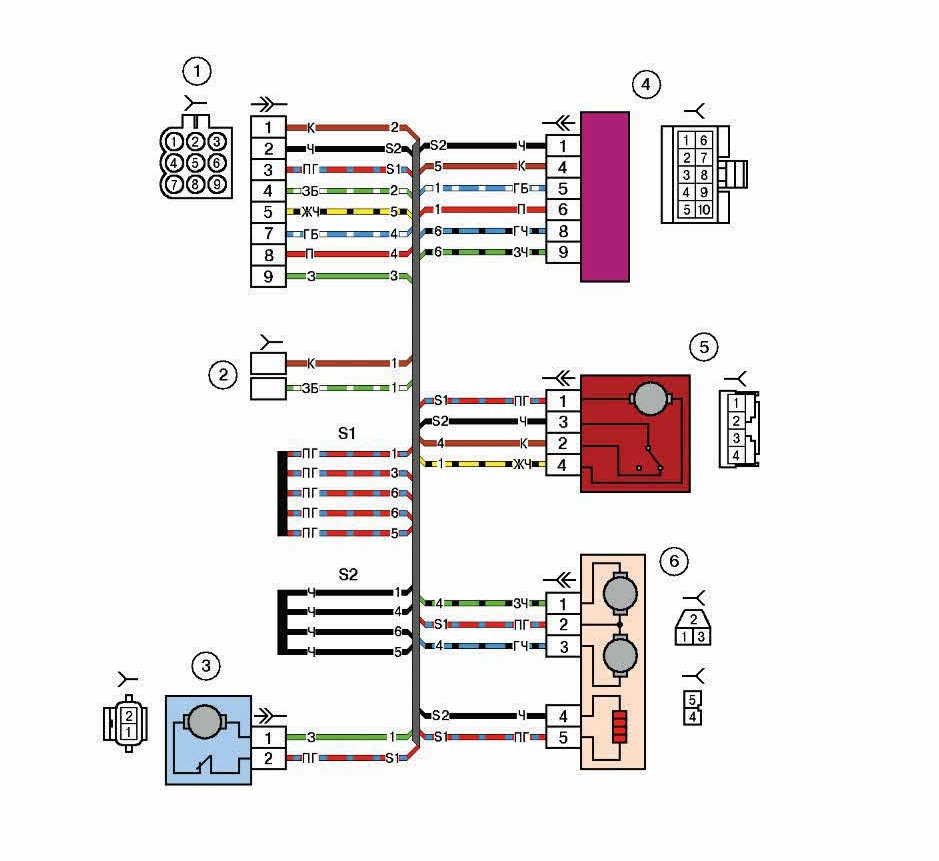

► Жгут проводов дополнительного заднего левого (левой передней двери):

Перечень элементов:
1 - колодка жгута проводов дополнительного заднего левого к жгуту заднему;
2 - колодка жгута проводов дополнительного заднего левого к громкоговорителю переднему левому;
3 - электродвигатель стеклоподъемника;
4 - модуль двери водителя;
5 - электродвигатель блокировки левой передней двери;
6 - электродвигатель и электронагреватель зеркала наружнего левого.
Жгут проводов дополнительный задний левый - 21703-3724551-90.

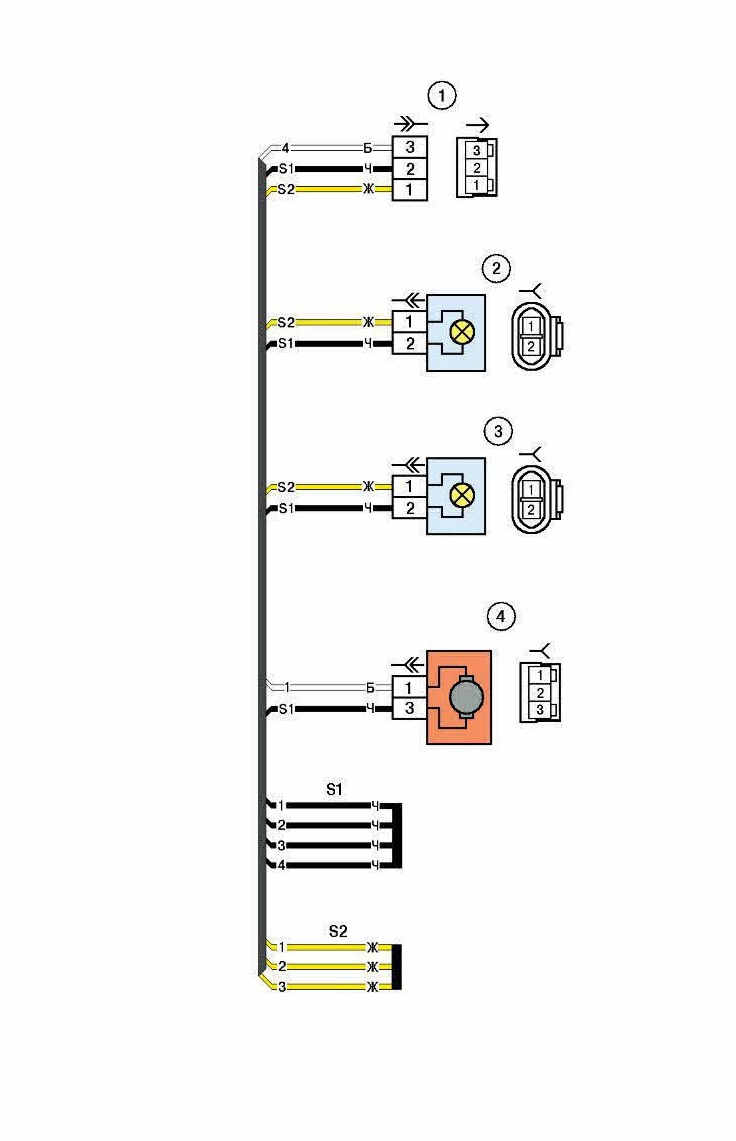

► Жгут проводов фонарей освещения номерного знака:

Перечень элементов:
1 - колодка жгута фонарей освещения номерного знака к жгуту заднему;
 2, 3 - фонари освещения номерного знака;
4 - электродвигатель блокировки багажника.
Жгут проводов фонарей освещения номерного знака - 2170-3724214.
