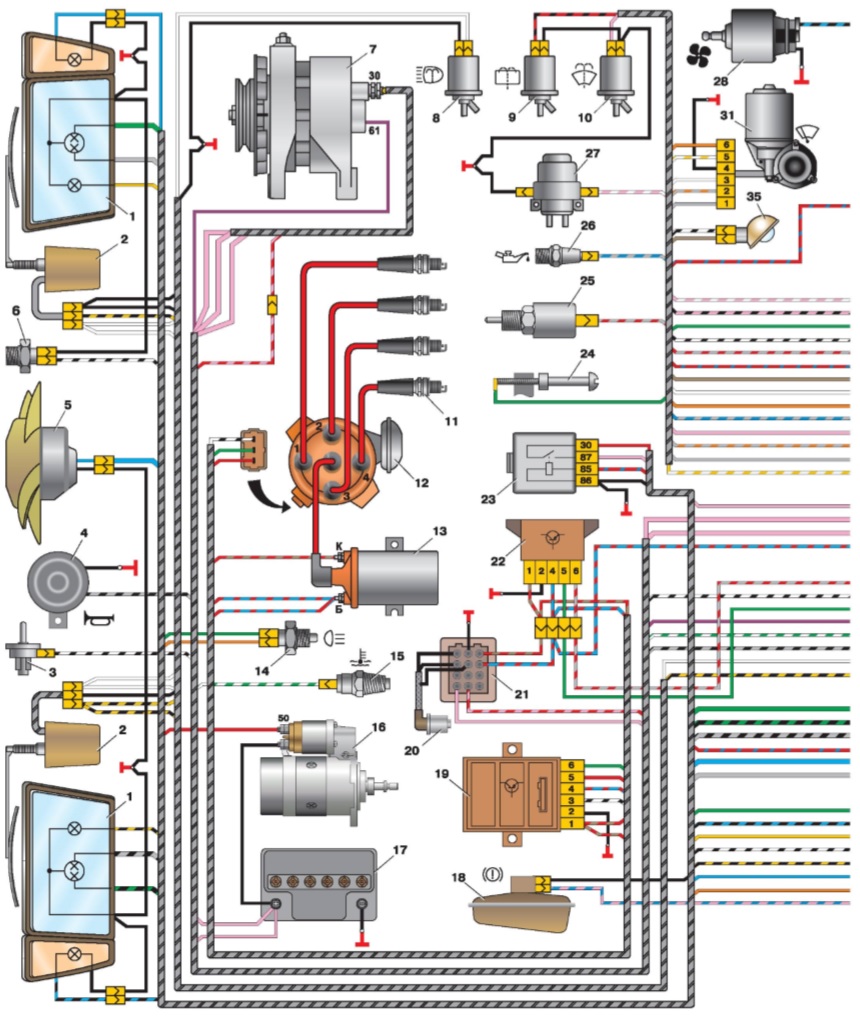

1 - блок-фара; 2 - электродвигатель очистителя фар*; 3 - выключатель подкапотной лампы ВАЗ-2108; 4 - звуковой сигнал; 5 - электродвигатель вентилятора системы охлаждения двигателя; 6 - датчик включения электродвигателя вентилятора; 7 - генератор; 8 - электромагнитный клапан включения омыва фар*; 9-электромагнитный клапан включения омыва заднего стекла*; 10-электро¬магнитный клапан включения омывателя ветрового стекла ВАЗ-2108; 11 - свечи зажигания; 12 - дат- ч и к-распределитель зажигания; 13 - катушка зажигания; 14 - выключатель света заднего хода; 15 - датчик указателя температуры охлаждающей жидкости; 16 - стартер; 17 - аккумуляторная батарея; 18 - датчик уровня тормозной жидкости; 19 - коммутатор: 20 - датчик верхней мертвой точки 1 - го цилиндра: 21 - колодка диагностики; 22 - блок управления электромагнитным клапаном карбюратора; 23 - реле включения стартера; 24-концевой выключатель карбюратора; 25 - электромагнитный клапан карбюратора; 26-датчик контрольной лампы давления масла; 27 - электродвигатель омывателя стекол; 28 - электродвигатель вентилятора отопителя; 29 - дополнительный резистор электродвигателя отопителя; 30 - переключатель вентилятора отопителя; 31 - электродвигатель очистителя ветрового стекла; 32 - прикуриватель; 33 - лампа подсветки рычагов отопителя; 34 - штепсельная розетка для переносной лампы ВАЗ-2108; 35 - подкапотная лампа; 36 - лампа освещения вещевого ящика; 37 - монтажный блок; 38 - выключатель освещения приборов; 39 - выключатель контрольной лампы стояночного тормоза; 40 - выключатель стоп-сигнала; 41 - подрулевой переключатель ВАЗ-2108; 42 - выключатель наружного освещения; 43 - выключатель аварий-ной сигнализации; 44 - выключатель заднего противотуманного света; 45 - предохранитель цепи противотуманного света; 46 - выключатель обогрева заднего стекла; 47 - боковые указатели поворота; 48 - плафон; 49 - разъем для подключения к плафону индивидуального освещения; 50- выключатели плафона на стойках дверей ВАЗ-2108; 51 - реле зажигания; 52 - выключатель зажигания; 53 - комбинация приборов; 54 - выключатель контрольной лампы воздушной заслонки карбюратора ВАЗ-2108; 55 - задние фонари; 56 - датчик указателя уровня и резерва топлива; 57 - элемент обогрева заднего стекла ВАЗ-2108; 58 - электродвигатель очистителя заднего стекла; 59 - фонари освещения номерного знака; А - порядок условной нумерации штекеров в колодке выключателя зажигания; Б - порядок условной нумерации штекеров в колодке электродвигателя очистителя ветрового стекла
* Устанавливается на части выпускаемых автомобилей.

---

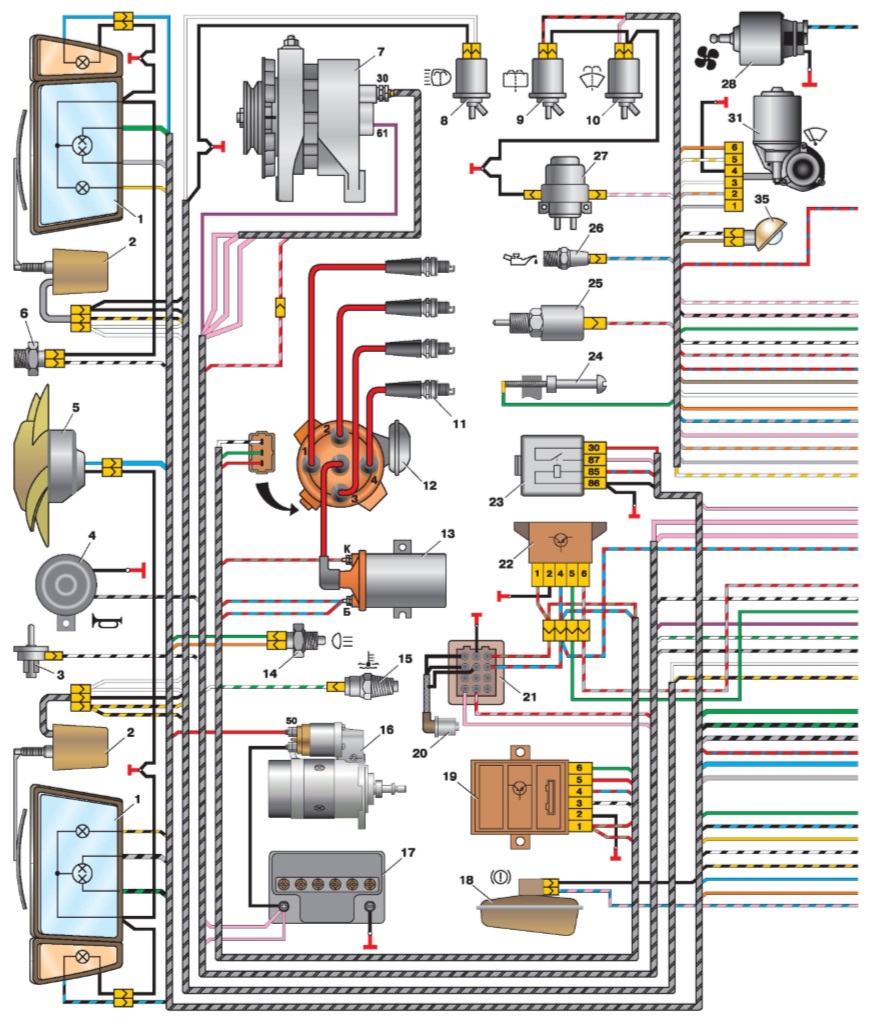

► Электрическая схема автомобилей ВАЗ-2109

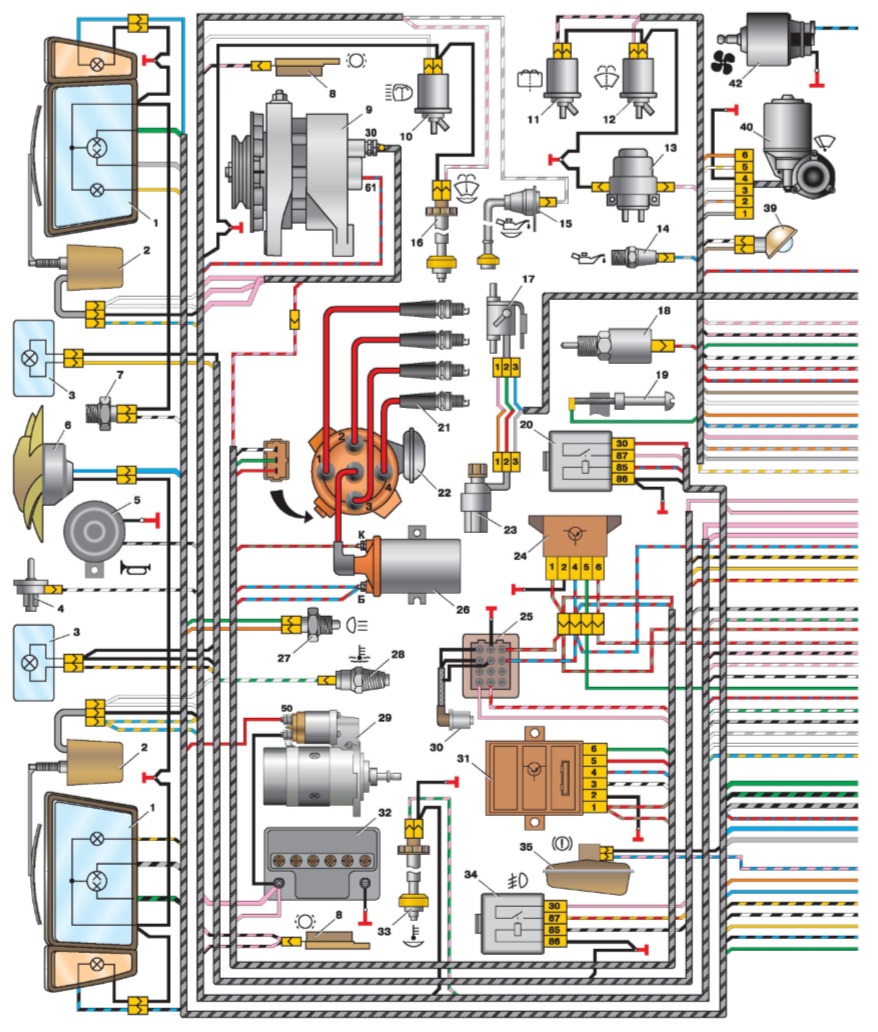

1 - блок-фара ВАЗ-2109; 2 - электродвигатель очистителя фар*; 3 - выключатель подкапотной лампы; 4 - звуковой сигнал; 5 - электродвигатель вентилятора системы охлаждения двигателя; 6 - датчик включения электродвигателя вентилятора; 7 - генератор; 8 - электромагнитный клапан включения омыватель фар*; 9-электромагнитный клапан включения омыватель заднего стекла*; 10-электромагнитный клапан включения омывателя ветрового стекла ВАЗ-2109; 11 - свечи зажигания ВАЗ-2109; 12 - датчик-распределитель зажигания; 13 - катушка зажигания ВАЗ-2109; 14 - выключатель света заднего хода; 15 - датчик указателя температуры охлаждающей жидкости; 16 - стартер; 17 - аккумуляторная батарея; 18 - датчик уровня тормозной жидкости; 19 - коммутатор: 20 - датчик верхней мертвой точки 1 - го цилиндра: 21 - колодка диагностики; 22 - блок управления электромагнитным клапаном карбюратора ВАЗ-2109 ; 23 - реле включения стартера; 24 - концевой выключатель карбюратора; 25 - электромагнитный клапан карбюратора; 26 - датчик контрольной лампы давления масла; 27 - электродвигатель омывателя стекол; 28 - электро¬двигатель вентилятора отопителя ВАЗ-2109; 29 - дополнительный резистор электродвигателя отопителя; 30 - переключатель вентилятора отопителя; 31 - электродвигатель очистителя ветрового стекла; 32 - прикуриватель; 33 - лампа подсветки рычагов отопителя; 34 - штепсельная розетка для переносной лампы; 35 - подкапотная лампа; 36 - лампа освещения вещевого ящика ВАЗ-2109; 37 - монтажный блок; 38 - выключатель освещения приборов; 39 - выключатель контрольной лампы стояночного тормоза; 40 - выключатель стоп-сигнала; 41 - подрулевой переключатель; 42 - выключатель наружного освещения; 43 - выключатель аварий-ной сигнализации; 44 - выключатель заднего противотуманного света; 45 - предохранитель цепи противотуманного света; 46 - выключатель обогрева заднего стекла; 47 - боковые указатели поворота; 48 - плафон; 49 - разъем для подключения к плафону индивидуального освещения; 50- выключатели плафона на стойках дверей; 51 - реле зажигания; 52 - выключатель зажигания; 53 - комбинация приборов; 54 - выключатель контрольной лампы воздушной заслонки карбюратора; 55 - задние фонари; 56 - датчик указателя уровня и резерва топлива; 57 - элемент обогрева заднего стекла; 58 - электродвигатель очистителя заднего стекла ВАЗ-2109; 59 - фонари освещения номерного знака; А - порядок условной нумерации штекеров в колодке выключателя зажигания; Б - порядок условной нумерации штекеров в колодке электродвигателя очистителя ветрового стекла
* Устанавливается на части выпускаемых автомобилей

---

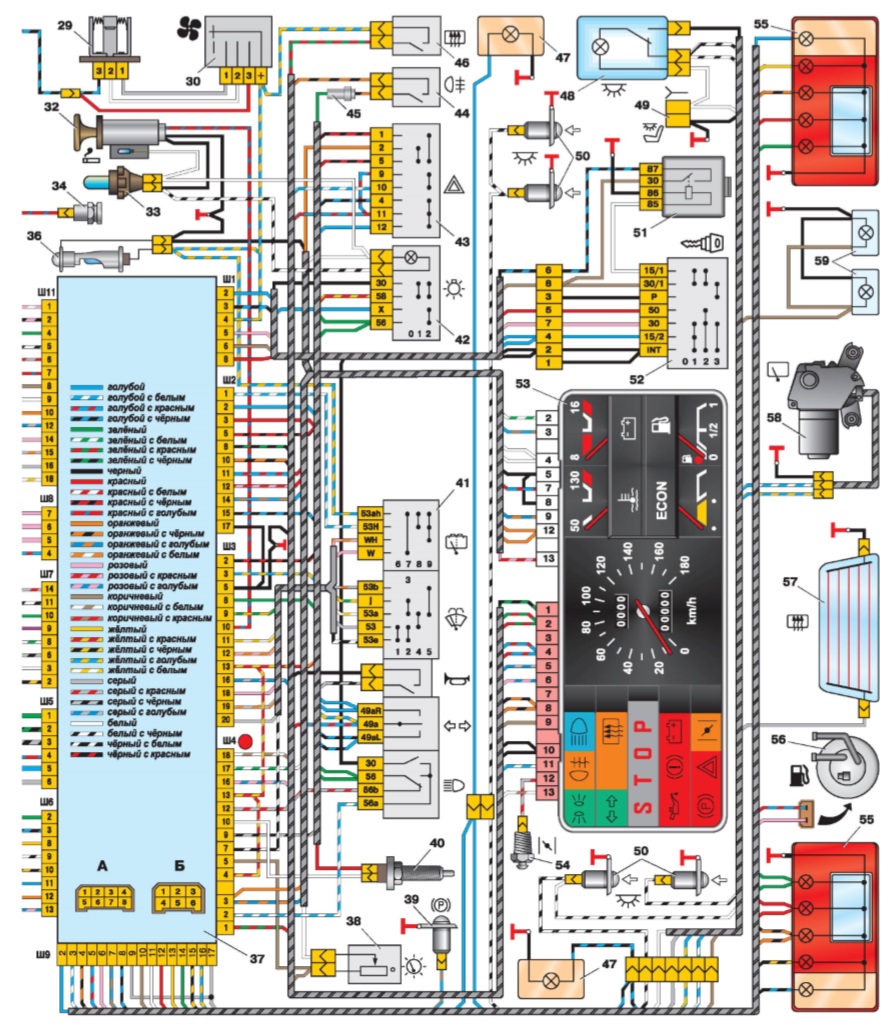

► Схема электрооборудования автомобилей BA3-21083, -21093 и -21099 с 1998 гг. выпуска

(с карбюратором, «высокой» панелью приборов типа 21083, с монтажным блоком 2114-3722010-60)

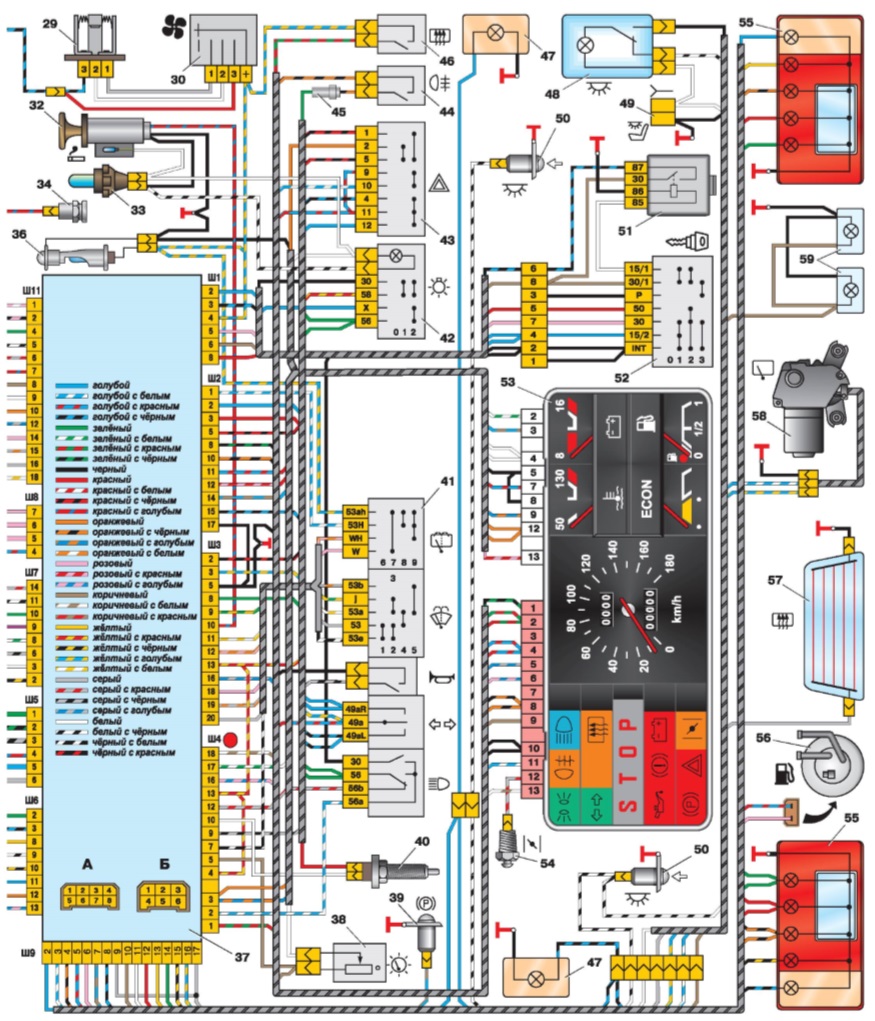

1 - блок-фары; 2 - моторедукторы очистителей фар; 3 - противотуманные фары; 4 - звуковой сигнал; 5 - электродвигатель вентилятора системы охлаждения двигателя; 6 - выключатель подкапотной лампы; 7 - датчик включения электродвигателя вентилятора; 8 - наконечники проводов, подключаемые к датчику 7 в случае установки монтажного блока типа 17.3722; 9 - разъемы для подключения к датчикам износа колодок передних тормозов; 10 - датчик уровня омывающей жидкости; 11 - электромагнитный клапан включения омыватель фар; 12 - электормагнитный клапан включения омывателя заднего стекла (на ВАЗ-21099 не устанавливался); 13 - электромагнитный клапан включения омывателя ветрового стекла; 14 - электродвигатель омывателя стекол; 15 - датчик уровня масла; 16 - генератор; 17 - датчик контрольной лампы давления масла; 18 - концевой выключатель карбюратора; 19 - свечи зажигания; 20 - электромагнитный кла¬пан карбюратора; 21 - подкапотная лампа; 22 - датчик-распределитель зажигания; 23 - блок управления электромагнитным клапаном; 24- моторедуктор очистителя ветрового стекла; 25 - катушка зажигания; 26 - стартер; 27 - коммутатор; 28 - реле включения стартера; 29 - датчик указания температуры охлаждающей жидкости; 30 - датчик уровня тормозной жидкости; 31 - выключатель света заднего хода; 32 - аккумуляторная батарея; 33 - реле включения противотуманных фар; 34 - датчик уровня охлаждающей жидкости; 35 - монтажный блок; 36 - выключатель контрольной лампы стояночного тормоза; 37 - выключатель стоп-сигнала; 38 - блок управления блокировкой замков дверей; 39 - прикуриватель; 40 - лампа освещения вещевого ящика; 41 - электродвигатель вентилятора отопителя; 42 - дополнительный резистор электродвигателя отопителя; 43- переключатель вентилятора отопителя ; 44 - лампа подсветки рычагов отопителя; 45 - моторедукторы электростеклоподъемников передних дверей; 46- моторедукторы блокировки замков передних дверей; 47 - моторедукторы блокировки замков задних дверей; 48 - выключатель очистителей фар; 49 - выключатель электростеклоподъемника правой передней двери; 50 - выключатель зажигания; 51 -выключатель электростеклоподъемника левой передней двери; 52 - реле зажигания; 53 - колодки для подключения к элементам обогрева передних сидений; 54 - выключатель обогрева правого переднего сидения; 55 - выключатель обогрева левого переднего сидения; 56 - реле включения обогрева передних сидений; 57 - предохранитель цепи обогрева передних сидений; 58- выключатель освещения приборов; 59 -подрулевой переключатель; 60 - контрольная лампа включения обогрева заднего стекла; 61 - выключатель обогрева заднего стекла; 62 - контрольная лампа включения противотуманных фар; 63 - выключатель противотуманных фар; 64 - контрольная лампа включения заднего противотуманного света; 65 - выключатель заднего противотуманного света; 66 - боковые указатели поворота; 67 - выключатель плафона на стойках задних дверей (на ВАЗ-21083 - не устанавливают) 68 - выключатель плафона на стойках передних дверей; 69 - плафон индивидуального освещения салона; 70 - плафон; 71 - выключатель наружного освещения; 72 - комби¬нация приборов; 73 - выключатель контрольной лампы воздушной заслонки карбюратора ; 74 - выключатель аварийной сигнализации; 75 - контрольная лампа включения аварийной сигнализации; 76 - колодка для подключения к маршрутному компьютеру; 77 - задние фонари; 78 - элемент обогрева заднего стекла; 79 - моторедуктор очистителя заднего стекла (на ВАЗ-21099 не устанавливают); 80 - колодки для подключения к дополнительному стоп-сигналу; 81 - фонари освещения номерного знака; 82 - датчик указателя уровня и резерва топлива
Порядок условной нумерации штекеров в колодках: А — задних фонарей (нумерация выводов по порядку сверху вниз); Б — блок-фара, очистителей фар и заднего стекла; В — моторедукторов электростеклопоъем ников и моторедукторов блокировки замков дверей; Г — плафона освещения салона; Д — монтажного блока, комбинации приборов, выключателя зажигания, очистителя ветрового стекла, и блока управления блокировки замков дверей (у колодок с другим числом штекеров — порядок нумерации аналогичный) ; Е — датчика-распределителя зажигания; Ж — датчика уровня топлива; 3 — коммутатора и блока управления электромагнитным клапаном карбюратора.
В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с выключателем освещения приборов. Вторые концы тонких черных проводов также сведены в точки, соединенные с массой. Вторые концы желтых проводов с голубой полоской сведены в точку, соединенную со штекером «4» колодки «Ш1» монтажного блока. И вторые концы оранжевых проводов тоже сведены в точку, соединенную с оранжевым проводом с голубой полосой, идущей к штекеру «3» колодки «LU4» монтажного блока. На схеме показано подключение всего дополнительного электрооборудования, но на автомобиле конкретной комплектации может отсутствовать тот или иной вспомогательный узел или система.

---

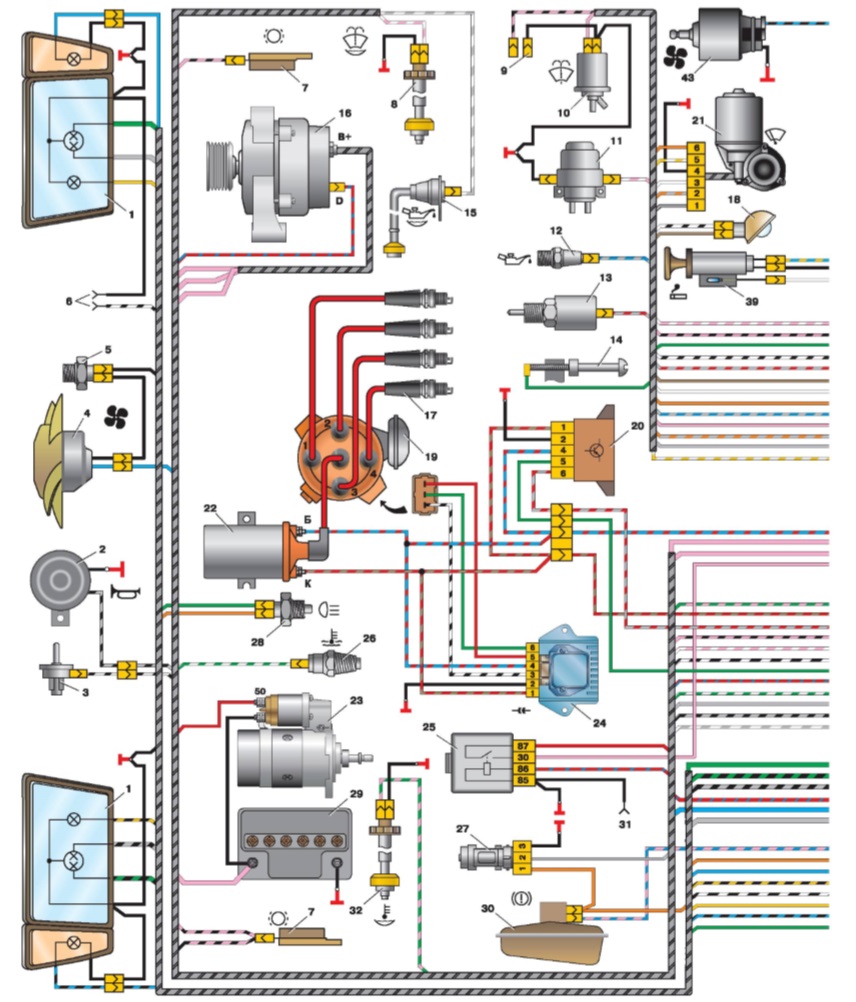

► Схема электрооборудования автомобилей ВАЗ-21099 1998-2000 гг. выпуска с «европанелью» приборов (с карбюратором, монтажным блоком 2114-3722010-10 или 2114-3722010-18)



1 - блок-фары; 2 - звуковой сигнал; 3 - выключатель подкапотной лампы; 4 - электродвигатель вентилятора системы охлаждения двигателя; 5 - датчик включения электродвигателя вентилятора; 6* - наконечники проводов, подключавшиеся к датчику 5 при установке монтажного блока типа 17.3722; 7 - разъемы для подключения к датчикам износа передних тормозов; 8 - датчик уровня омывающей жидкости; 9* - наконечники проводов для подключения к электромагнитному клапану омыватель заднего стекла; 10 - электромагнитный клапан омыва ветрового стекла; 11 - электродвигатель омывателя ветрового стекла; 12 - датчик контрольной лампы давления масла; 13 - электромагнитный клапан карбюратора концевой выключатель карбюратора; 14 - концевой выключатель карбюратора; 15 - датчик уровня масла; 16 - генератор 9402.3701; 17 - свечи зажигания; 18 - подкапотная лампа; 19 - датчик распределитель зажигания; 20 - блок управления электромагнитным клапаном карбюратора; 21 - моторедуктор очистителя ветрового стекла; 22 - катушка зажигания; 23 - стартер; 24 - коммутатор; 25 - реле включения стартера; 26 - датчик указателя температуры охлаждающей жидкости; 27 - датчик скорости автомобиля; 28 - выключатель света заднего хода; 29 - аккумуляторная батарея; 30 - датчик уровня тормозной жидкости; 31* - наконечник провода, присоединявшегося к датчику 30 на автомобилях с панелью приборов типа 2108 или 21083; 32 - датчик уровня охлаждающей жидкости; 33 - монтажный блок; 34 - выключатель контрольной лампы стояночного тормоза; 35 - выключатель стоп-сигнала; 36* - предохранитель цепи обогрева передних сидений; 37 - предохранитель цепи блокировки замков дверей; 38 - переключатель электростеклоподъемника правой передней двери (расположен в правой двери); 39 - прикуриватель; 40 - лампа подсветки передней пепельницы; 41 - лампа освещения вещевого ящика; 42 - выключатель лампы освещения вещевого ящика; 43 - электродвигатель вентилятора отопителя; 44 - дополнительный резистор электродвигателя отопителя; 45 - переключатель вентилятора отопителя; 46 - лампа подсветки переключателя отопителя; 47 - лампа подсветки рычагов отопите¬ля; 48 - моторедукторы электростеклоподъемников передних дверей; 49 - моторедукторы блокировки замков передних дверей; 50 - моторедукторы блокировки замков задних дверей; 51 - блок управления блокировкой замков дверей; 52* - колодка для подключения к жгуту проводов обогрева передних сидений; 53* - колодка для подключения к выключателю очистителей фар; 54 - колодка для подключения к реле обогрева передних сидений; 55 - реле зажигания; 56 - выключатель зажигания; 57* - колодка для подключения к выключателю противотуманных фар; 58 - выключатель обогрева заднего стекла; 59 - выключатель аварийной сигнализации; 60 - подрулевой переключатель; 61 - выключатель заднего противотуманного света; 62 - выключатель наружного освещения; 63 - выключатель освещения приборов; 64 - переключатель электростеклоподъемника правой передней двери (расположен в левой двери); 65 - переключатель электростеклоподъемника левой передней двери (расположен в левой двери); 66  - колодка для подключения лампы подсветки; 67 - лампа подсветки шкалы гидрокорректора фар; 68 - штепсельная розетка для переносной лампы; 69 - боковые указатели поворота; 70 - выключатели плафона на стойках передних дверей; 71 - плафон индивидуального освещения салона; 72 - выключатели плафона на стойках задних дверей; 73 - плафон; 74 - комбинация приборов; 75 - блок индикации бортовой системы контроля; 76* - колодка для подключения к часам; 77* - колод¬ка для подключения жгута проводов системы впрыска топлива; 78* - колодка для подключения к маршрутному компьютеру; 79 - задние фонари; 80 - колодки для подключения к элементу обогрева заднего стекла; 81 - фонари освещения номерного знака; 82 - дат¬чик указателя уровня и резерва топлива
Порядок условной нумерации штекеров в колодках: А— монтажного блока, комбинации приборов, выключателя зажигания, очистителя ветрового стекла и блока управления блокировкой замков дверей (у колодок с другим числом штекеров — порядок нумерации аналогичный); Б — блок-фар; В —датчика-распределителя зажигания и датчика скорости; Г — м ото редукторов электростеклоподъемников и м ото редукторов блоки¬ровки замков дверей; Д — прикуривателя; Е — коммутатора и блока управления электромагнитным клапаном карбюратора; Ж — плафона освещения салона; 3 — датчика уровня топлива.
В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с выключателем освещения приборов. Вторые концы черных проводов также сведены в точки, соединенные с массой. Вторые концы желтых прово¬дов с голубой полоской сведены в точку, соединенную со штекером «4» колодки «Ш1» монтажного блока. Вторые концы белых проводов с красной полоской сведены в точку, подключенную к штекеру «10» колодки «LU4» монтажного блока. И вторые концы оранжевых проводов тоже сведены в точку, соединенную со штекером «3» колодки «Ш4» монтажного блока.

---

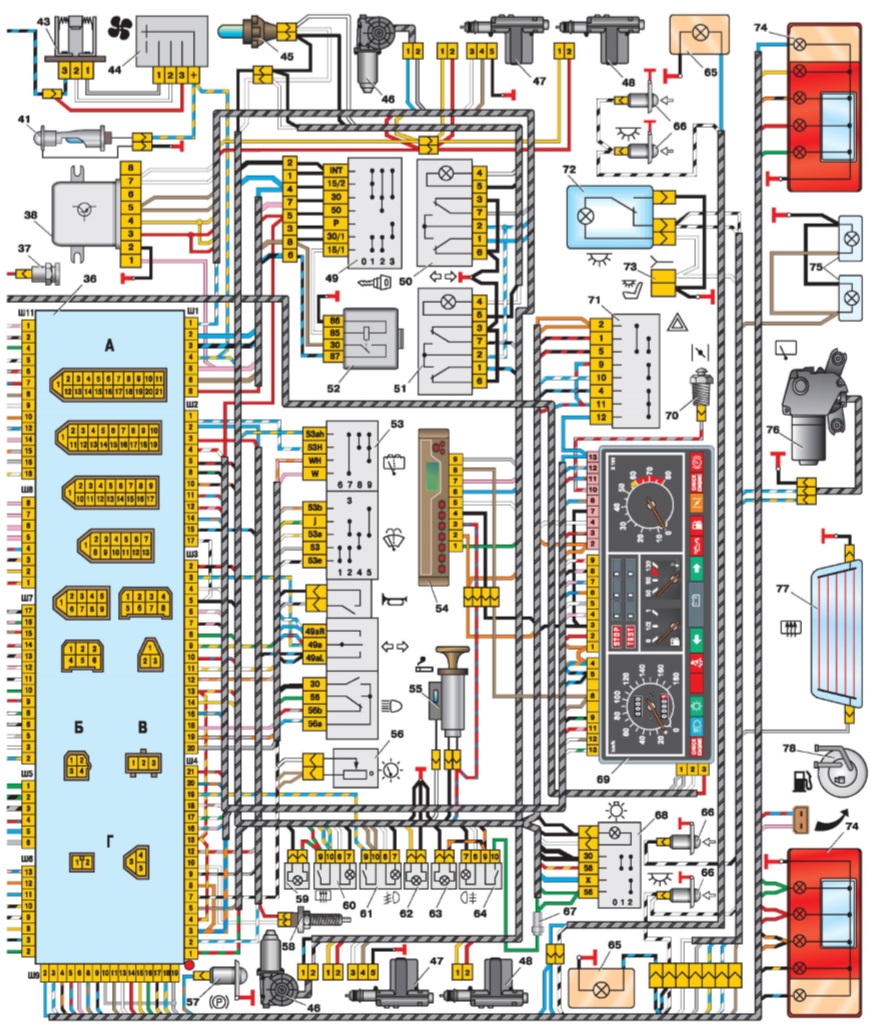

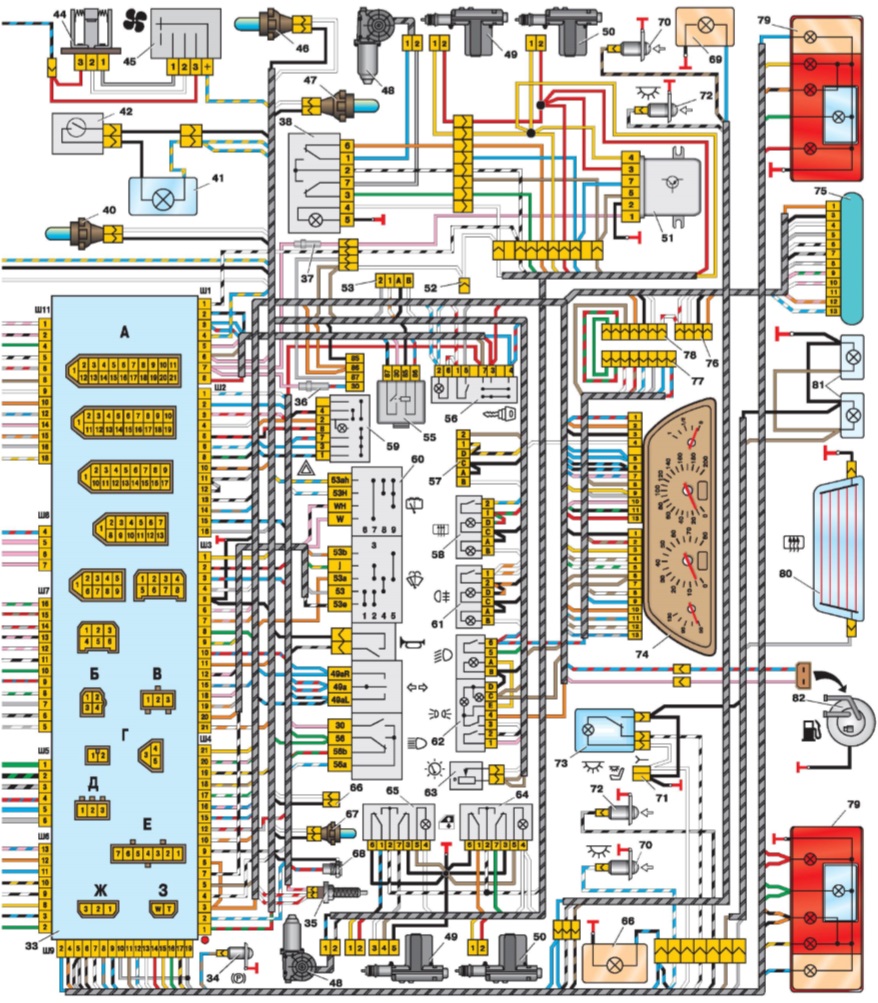

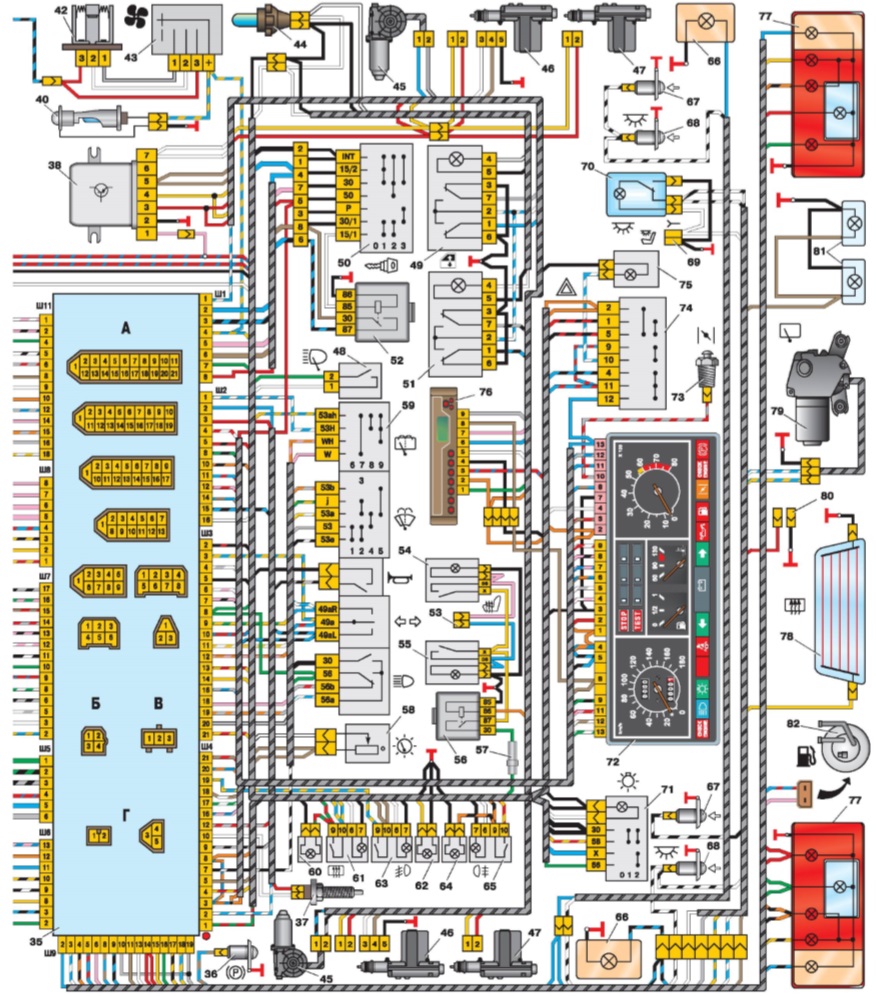

► Электрическая схема автомобилей BA3-21093 и ВАЗ-21099 исполнения «люкс» с «высокой» панелью приборов.

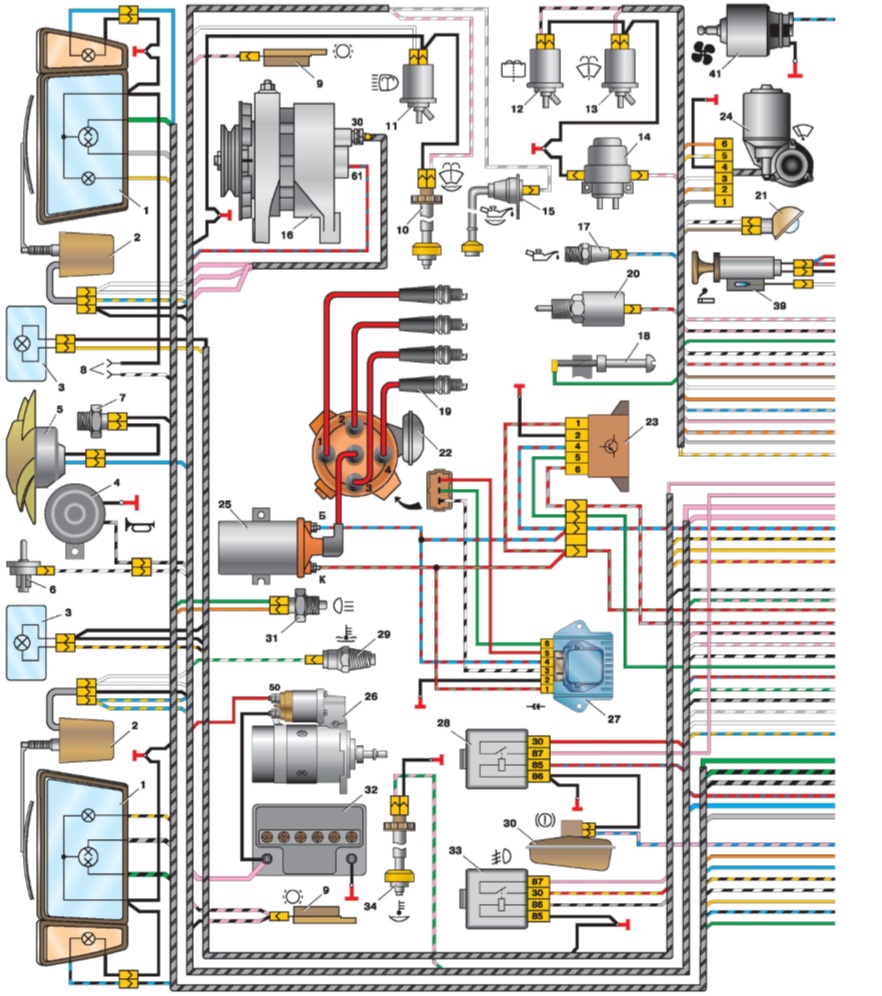

1 - блок-фара; 2 - электродвигатели очистителей фар; 3 - противотуманные фары; 4 - выключатель подкапотной лампы; 5 - звуковой сигнал; 6 - электродвигатель вентилятора системы охлаждения двигателя; 7 - датчик включения электродвигателя вентилятора; 8 - датчик износа колодок передних тормозов; 9 - генератор; 10 - электромагнитный клапан включения омыватель фар; 11 - электромагнитный клапан включения омыватель заднего стекла*; 12 - электромагнитный клапан включения омыва ветрового стекла; 13 - электродвигатель омывателя стекол; 14-датчик контрольной лампы давления масла; 15-датчик уровня масла; 16 - датчик уровня омывающей жидкости; 17 - датчик расхода топлива; 18 - электромагнитный клапан карбюратора; 19 - концевой выключатель карбюратора; 20 - реле включения стартера; 21 - свечи зажигания; 22 - датчик-распределитель зажигания; 23 - датчик скорости автомобиля; 24 - блоку правления электромагнитным клапаном карбюратора; 25 - колодка диагностики; 26 - катушка зажигания; 27 - выключатель света заднего хода; 28 - датчик указателя температуры охлаждающей жидкости; 29 - стартер; 30 - датчик верхней мертвой точки 1 -го цилиндра; 31 - коммутатор; 32 - аккумуляторная батарея; 33 - датчик уровня охлаждающей жидкости; 34- реле включения противотуманных фар; 35-датчик уровня тормоз¬ной жидкости; 36 - монтажный блок; 37 - штепсельная розетка для переносной лампы; 38 - блоку правления блокировкой замков дверей; 39 - подкапотная лампа; 40 - электродвигатель очистителя ветрового стекла; 41 - лампа освещения вещевого ящика; 42 - электродвигатель вентилятора отопителя; 43 - дополнительный резистор электродвигателя отопителя; 44 - переключатель вентилятора отопителя; 45 - лампа подсветки рычагов отопителя; 46 - моторедукторы электростеклоподъемников передних дверей; 47 - моторедукторы блокировки замков передних дверей; 48 - моторедукторы блокировки замков
задних дверей; 49 - выключатель зажигания; 50 - переключатель электростеклоподъемника правой двери; 51 - переключатель электростеклоподъемника левой двери; 52 - реле зажигания; 53 - подрулевой переключатель; 54 - маршрутный компьютер; 55 - прикуриватель; 56 - регулятор освещения приборов; 57 - выключатель контрольной лампы стоя-ночного тормоза; 58 - выключатель стоп-сигнала; 59 - контрольная лампа включения обогрева заднего стекла; 60 - выключатель обогрева заднего стекла; 61 - выключатель про-тивотуманных фар; 62 - контрольная лампа включения противотуманных фар; 63 - контрольная лампа включения заднего противотуманного света; 64 - выключатель заднего противотуманного света; 65 - боковые указатели поворота; 66 - выключатели плафона на стойках дверей (на BA3-21093 и ВАЗ-21099 — четыре); 67 - предохранитель цепи противотуманного света; 68 - выключатель наружного освещения; 69 - комбинация приборов; 70 - выключатель контрольной лампы воздушной заслонки карбюратора; 71 - выключатель аварийной сигнализации; 72 - плафон; 73 - разъем для подключения к плафону индивидуального освещения; 74 - задние фонари; 75 - фонари освещения номерного знака; 76 - электродвигатель очистителя заднего стекла ; 77 - элемент обогрева заднего стекла; 78 - датчик указателя уровня и резерва топлива
На автомобилях ВАЗ-21099 не устанавливается. А - порядок условной нумерации штекеров в колодках монтажного блока, комбинации приборов, подрулевого переключателя, выключателя зажигания и очистителя ветрового стекла; Б - по¬рядок условной нумерации штекеров в колодках очистителей фар и заднего стекла; В - порядок условной нумерации штекеров в колодках датчиков скорости и расхода топлива и в датчике-распределителе зажигания; Г - порядок условной нумера¬ции штекеров в колодках моторедукторов электростеклоподъемников и моторедукторов блокировки замков дверей.
В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с выключателем освещения приборов. Вторые концы черных тонких проводов также сведены в точки, соединенные с массой. На схеме показано подключение дополнительного электрооборудования, которое может быть установлено на автомобили, но на автомобилей конкретной комплектации может отсутствовать тот или иной вспомогательный узел или система.
