Электросхема ВАЗ 2106 с двигателями 21011, 2103, 2106

Электрическая схема ВАЗ 2106 - электрооборудование:

Обозначения на электросхеме:

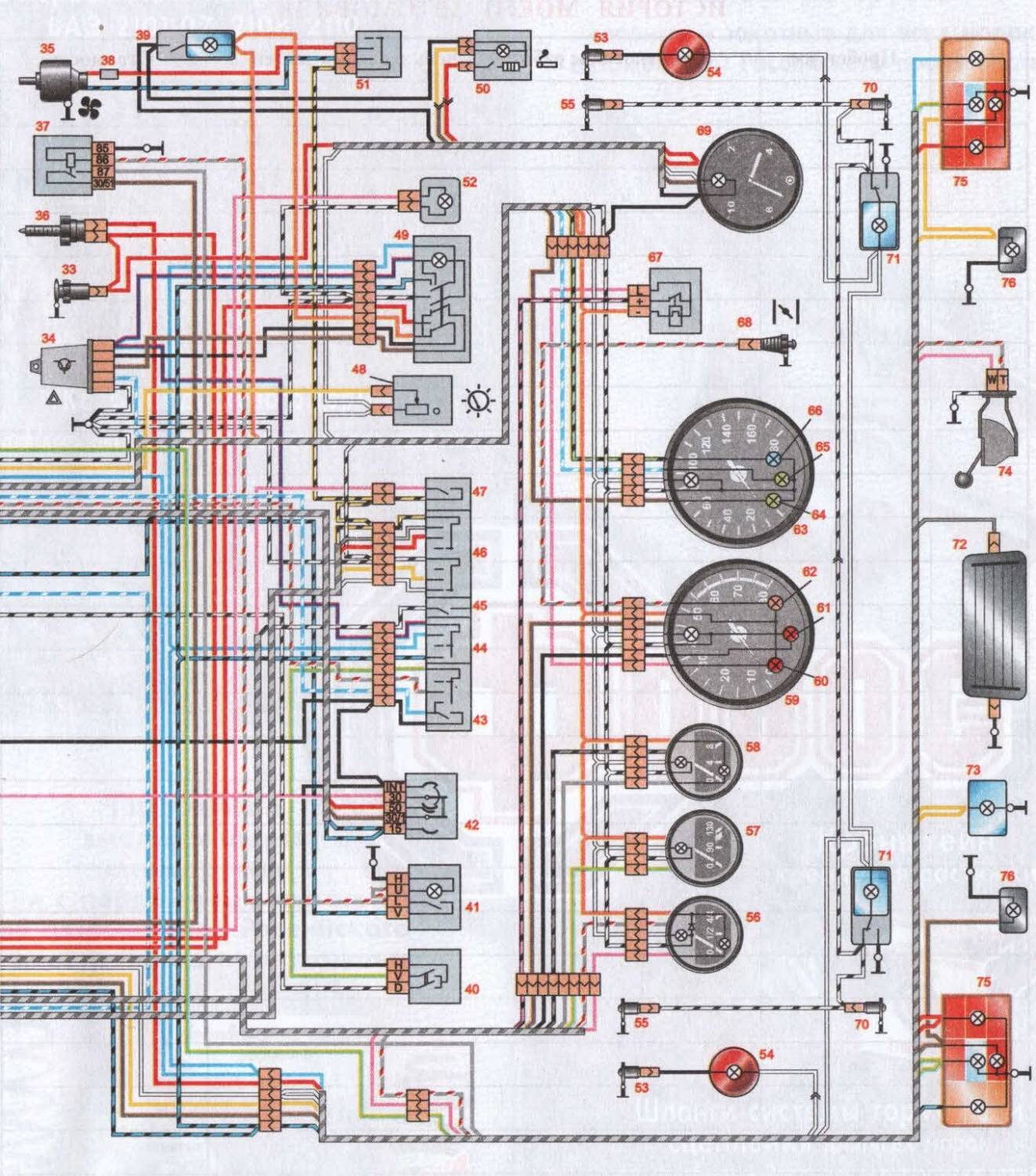

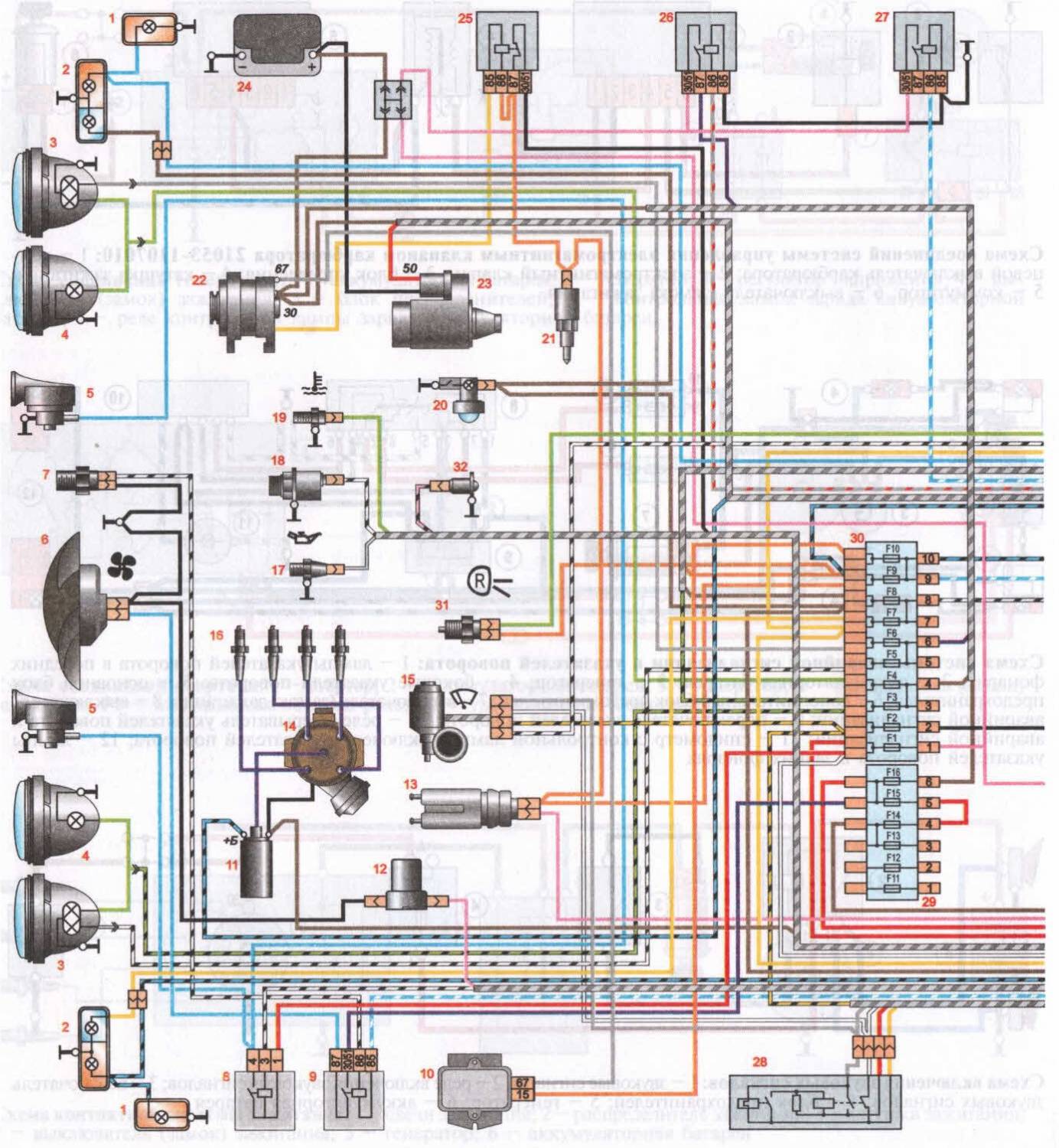

Схема электрооборудования автомобиля ВАЗ—2106:

1 - боковые указатели поворота; 2 - подфарники; 3 — наружные фары; 4 — внутренние фары; 5 — звуковые сигналы; 6 — электродвигатель вентилятора системы охлаждения двигателя; 7 — датчик включения электродвигателя вентилятора; 8 — реле включения звуковых сигналов; 9 — реле включения электродвигателя вентилятора; 10 — регулятор напряжения; 11 — катушка зажигания; 12 — электродвигатель омывателя ветрового стекла; 13 — датчик недостаточного уровня тормозной жидкости; 14 — распределитель зажигания; 15 — электродвигатель стеклоочистителя; 16 — свечи зажигания; 17 — датчик контрольной лампы давления масла; 18 — датчик указателя давления масла; 19 — датчик указателя температуры охлаждающей жидкости; 20 — подкапотная лампа; 21 — электромагнитный клапан карбюратора; 22 — генератор; 23 — стартер; 24 — аккумуляторная батарея; 25 - реле контрольной лампы заряда аккумуляторной батареи; 26 — реле включения ближнего света фар; 27 — реле включения дальнего света фар; 28 — реле стеклоочистителя; 29 — дополнительный блок предохранителей; 30 — основной блок предохранителей; 31 — выключатель света заднего хода; 32 — выключатель контрольной лампы стояночного тормоза; 33 — штепсельная розетка переносной лампы; 34 — реле-прерыватель указателей поворота и аварийной сигнализации; 35 — электродвигатель отопителя; 36 - выключатель сигналов торможения; 37 — реле обогрева заднего стекла*; 38 — дополнительный резистор электродвигателя отопителя; 39 — лампа освещения багажника; 40 — выключатель наружного освещения; 41 — выключатель обогрева заднего стекла*; 42 — выключатель (замок) зажигания; 43 — переключатель света фар; 44 — переключатель указателей поворота; 45 — выключатель звукового сигнала; 46 — переключатель стеклоочистителя; 47 — выключатель омывателя ветрового стекла; 48 — выключатель освещения приборов; 49 — выключатель аварийной сигнализации; 50 — прикуриватель; 51 — переключатель отопителя; 52 — контрольная лампа уровня жидкости в бачке гидропривода тормозов; 53 — выключатели фонарей сигнализации открытых передних дверей*; 54 — фонари сигнализации открытых передних дверей*; 55 — выключатели плафонов, расположенные в передних дверях; 56 — указатель уровня топлива с контрольной лампой резерва; 57 — указатель температуры охлаждающей жидкости; 58 — указатель давления масла с контрольной лампой; 59 - тахометр; 60 — контрольная лампа включения стояночного тормоза; 61 — контрольная лампа заряда аккумуляторной батареи; 62 — контрольная лампа воздушной заслонки карбюратора; 63 — спидометр; 64 - контрольная лампа включения наружного освещения; 65 — контрольная лампа включения указателей поворота; 66 — контрольная лампа включения дальнего света фар; 67 — реле-прерыватель контрольной лампы включения стояночного тормоза; 68 — выключатель контрольной лампы воздушной заслонки карбюратора; 69 — часы; 70 - выключатели плафонов, расположенные в задних дверях; 71 - плафоны освещения салона; 72 — элемент обогрева заднего стекла*; 73 — лампа освещения багажника; 74 — датчик указателя уровня и резерва топлива; 75 — задние фонари; 76 — фонари освещения номерного знака

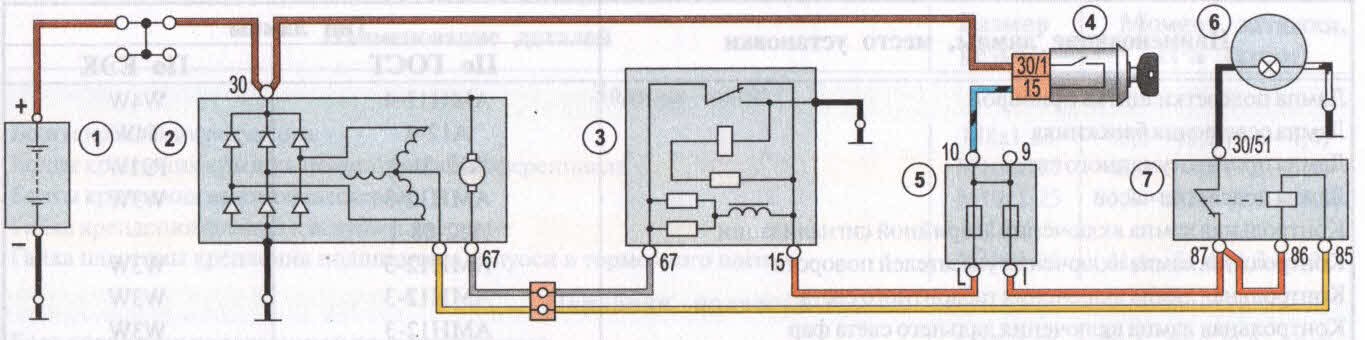

Электросхема соединений генератора ВАЗ 2106 обозначения:

1 — аккумуляторная батарея; 2 — генератор; 3 — регулятор напряжения; 4 — выключатель (замок) зажигания; 5 - блок предохранителей; 6 — контрольная лампа заряда аккумуляторной батареи; 7 — реле контрольной лампы заряда аккумуляторной батареи

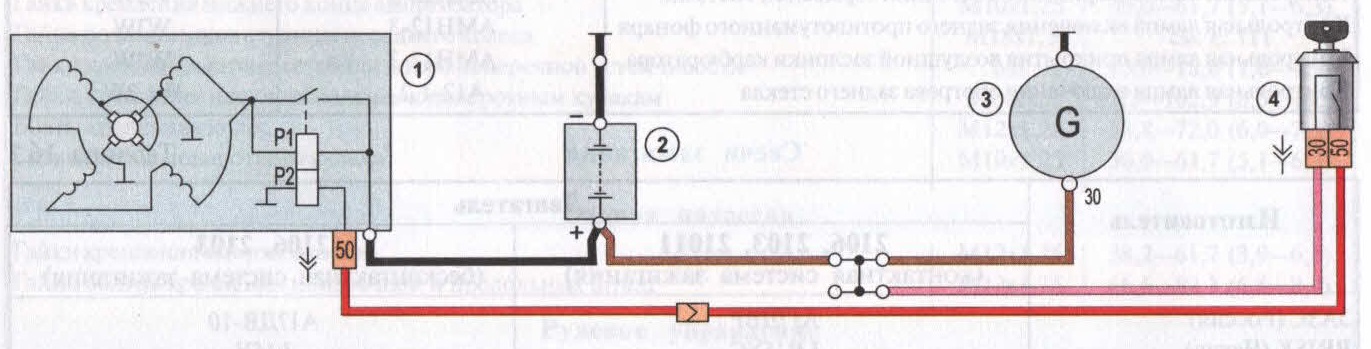

Электросхема стартера ВАЗ 2106  обозначения:

1 — стартер; 2 — аккумуляторная батарея; 3 — генератор; 4 — выключатель (замок) зажигания; Р1 — втягивающая обмотка реле; Р2 — удерживающая обмотка реле

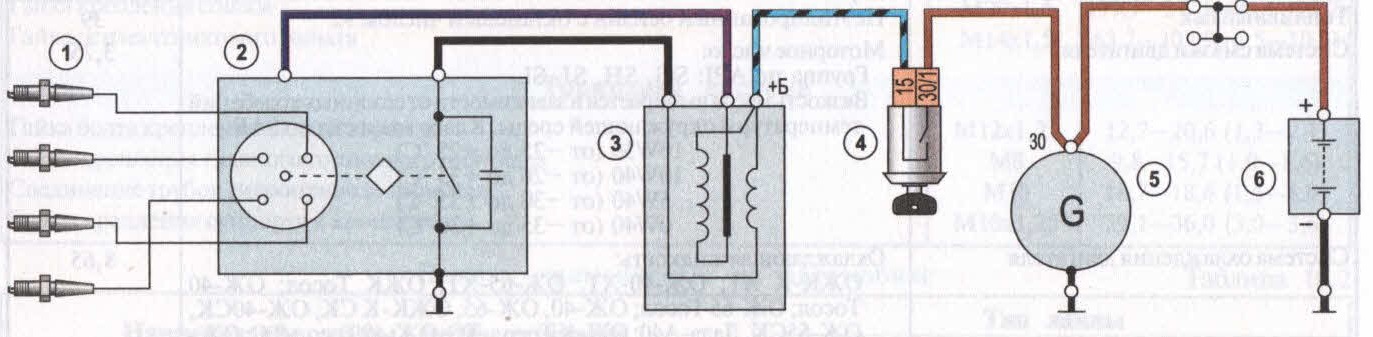

Электросхема контакной системы зажигания ВАЗ 2106 условные обозначения:

1 — свечи зажигания; 2 — распределитель зажигания; 3 — катушка зажигания; 4 — выключатель (замок) зажигания; 5 — генератор; 6 — аккумуляторная батарея

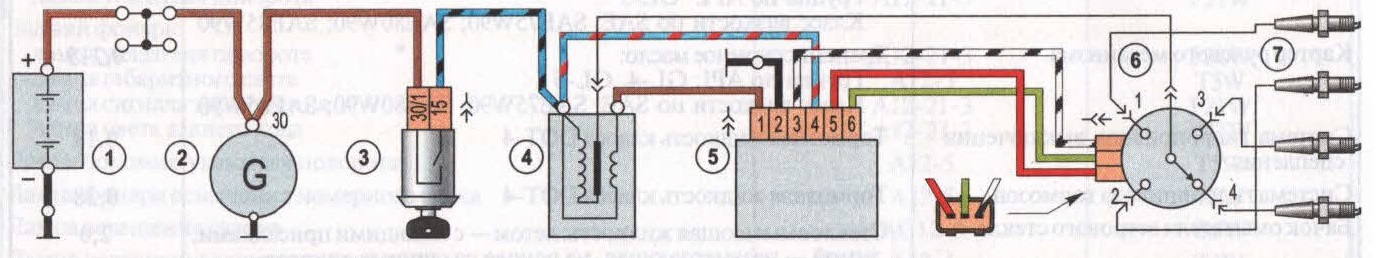

Электросхема бесконтакной системы зажигания условные обозначения:

1 — аккумуляторная батарея; 2 — генератор; 3 - выключатель (замок) зажигания; 4 - катушка зажигания; 5 - коммутатор; 6 — датчик-распределитель зажигания; 7 — свечи зажигания

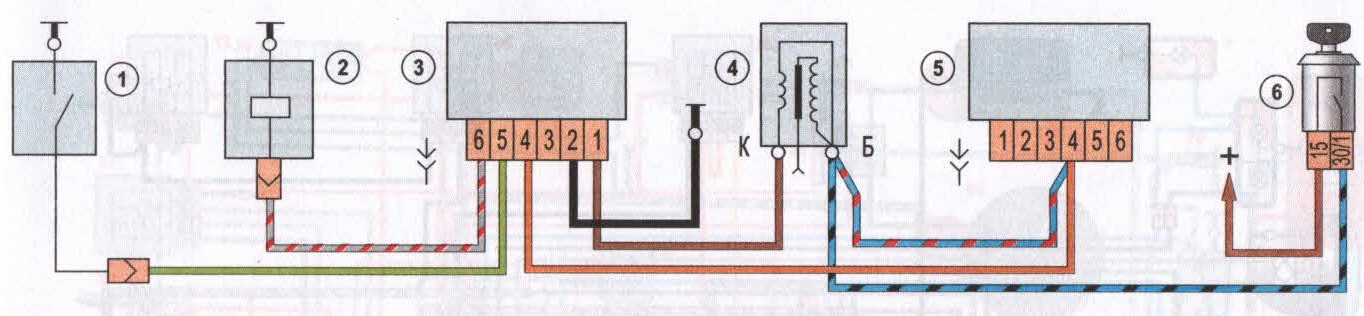

Электрическая схема управления электромагнитным клапаном карбюратора 21053-1107010 на ВАЗ 2106 обозначения:

1 — концевой выключатель карбюратора; 2 - электромагнитный клапан; 3 — блок управления; 4 — катушка зажигания; 5 — коммутатор; 6 — выключатель (замок) зажигания

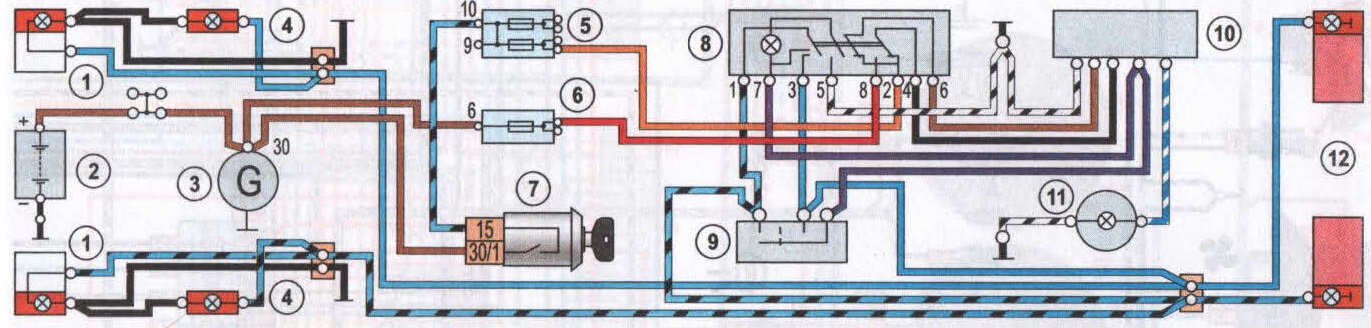

Электросхема указателей поворотов и аварийной сигнализации:

 1 — лампы указателей поворота в передних фонарях; 2 — аккумуляторная батарея; 3 — генератор; 4 — боковые указатели поворота; 5 — основной блок предохранителей; 6— дополнительный блок предохранителей; 7 — выключатель (замок) зажигания; 8 — выключатель аварийной сигнализации; 9 - переключатель указателей поворота; 10 — реле-прерыватель указателей поворота и аварийной сигнализации; 11 — спидометр с контрольной лампой включения указателей поворота; 12 — лампы указателей поворота в задних фонарях

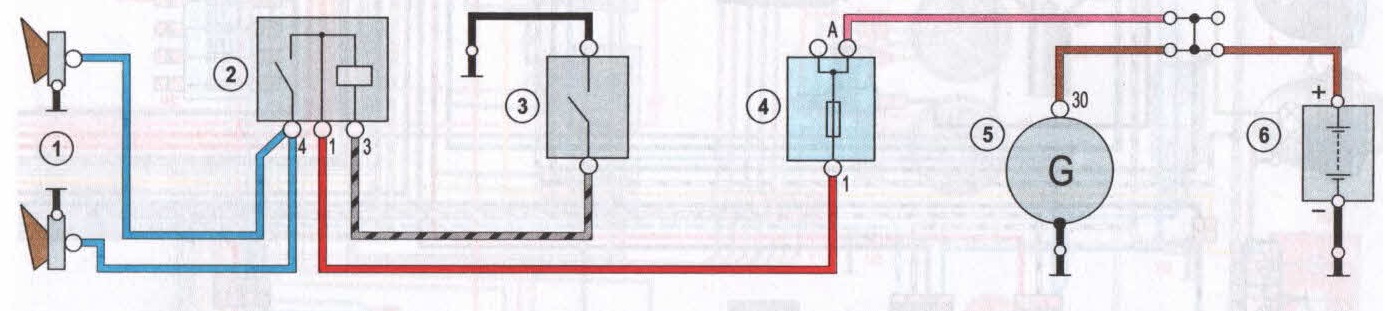

Электросхема включения звуковых сигналов ВАЗ 2106

 1 — звуковые сигналы; 2 — реле включения звуковых сигналов; 3 — выключатель звуковых сигналов; 4 — блок предохранителей; 5 — генератор; 6 — аккумуляторная батарея

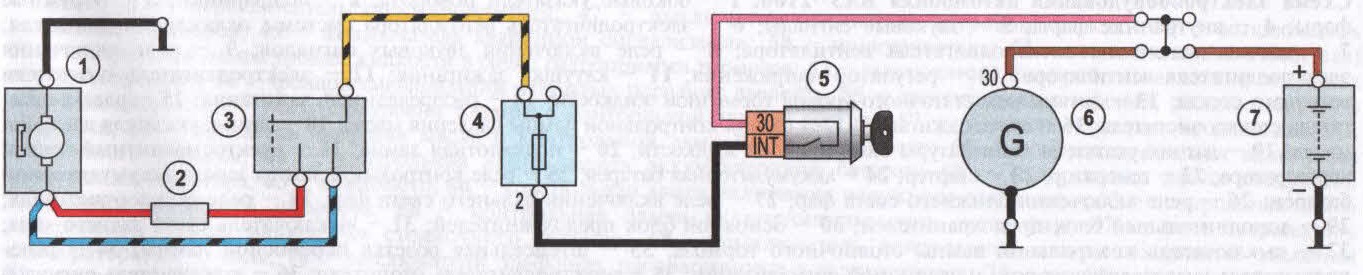

Схема включения электродвигателя отопителя ВАЗ 2106 обозначения на электросхеме:

1 — электродвигатель отопителя; 2 — дополнительный резистор; 3 - переключатель электродвигателя отопителя; 4 — блок предохранителей; 5 - выключатель (замок) зажигания; 6 - генератор; 7 — аккумуляторная батарея

Электросхема предохранители ВАЗ 2106:

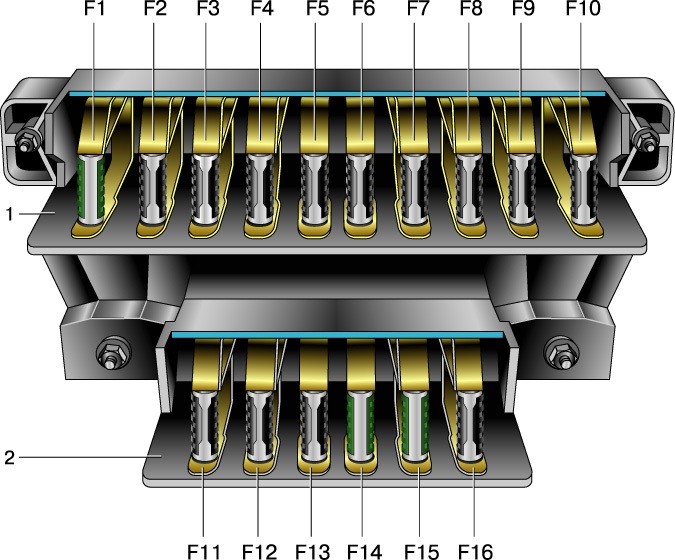

Блок предохранителей ВАЗ 2106

Условные обозначения блока предохранителей
