Электросхемы Daewoo Matiz

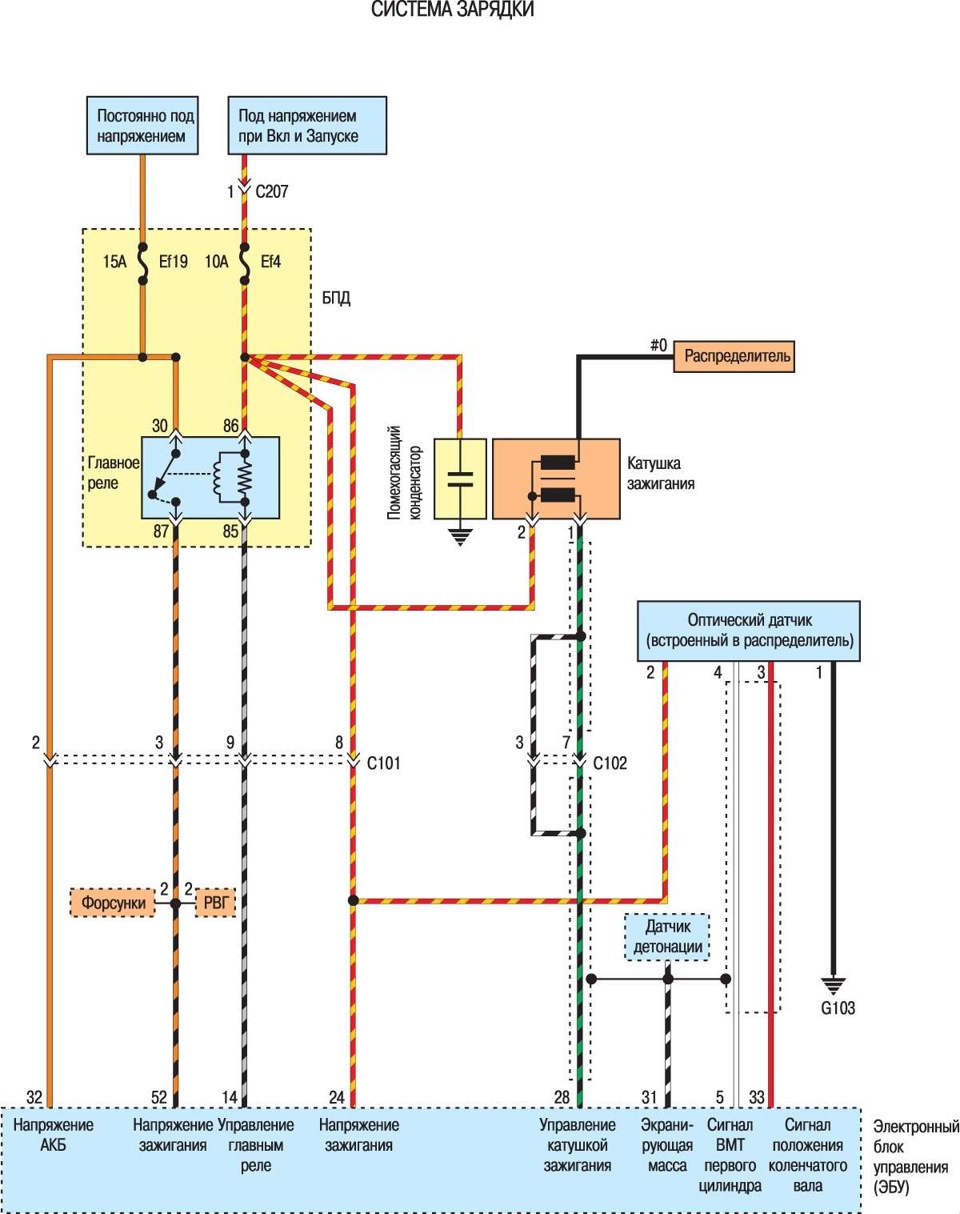

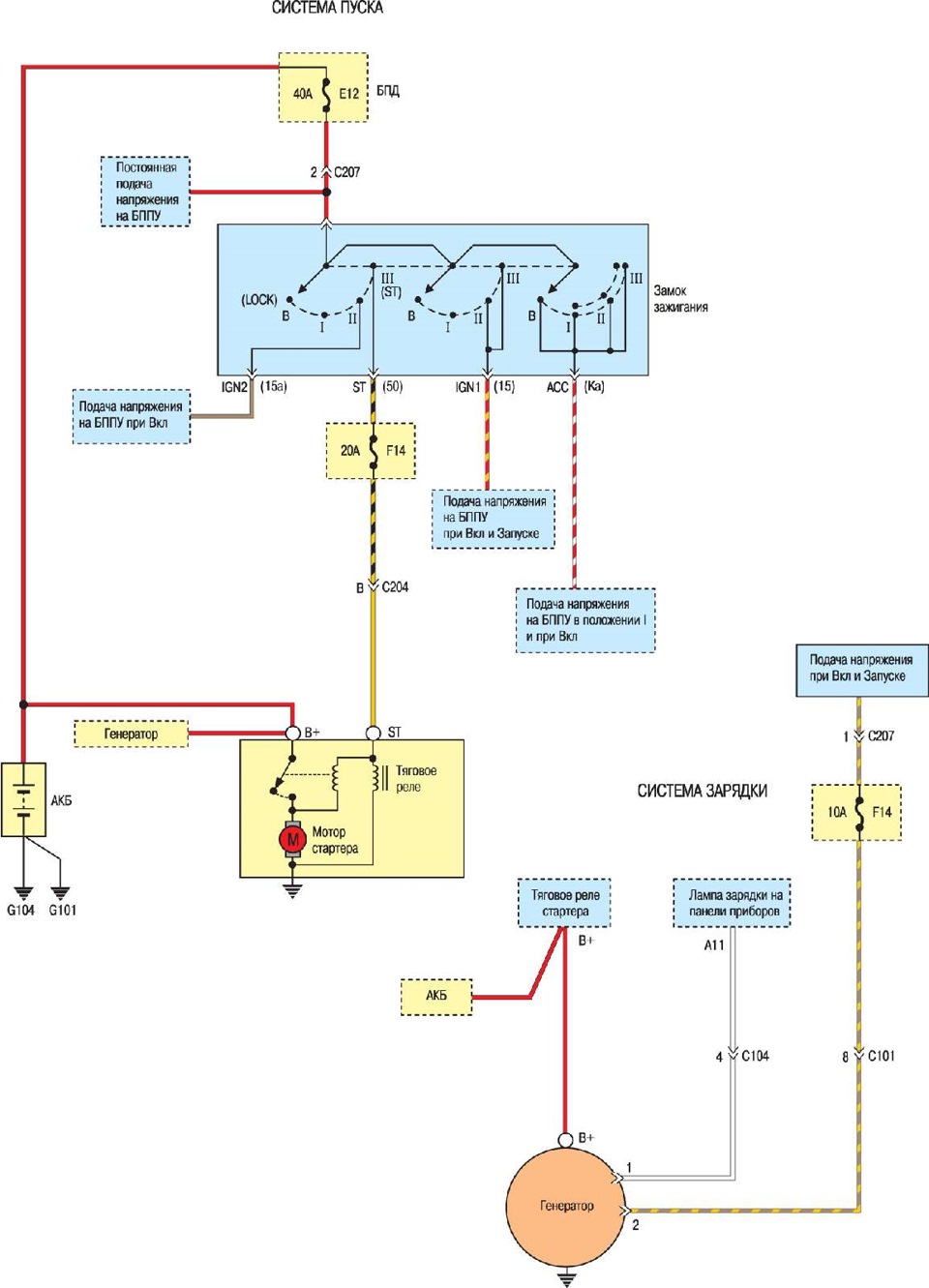

► Система зарядки:

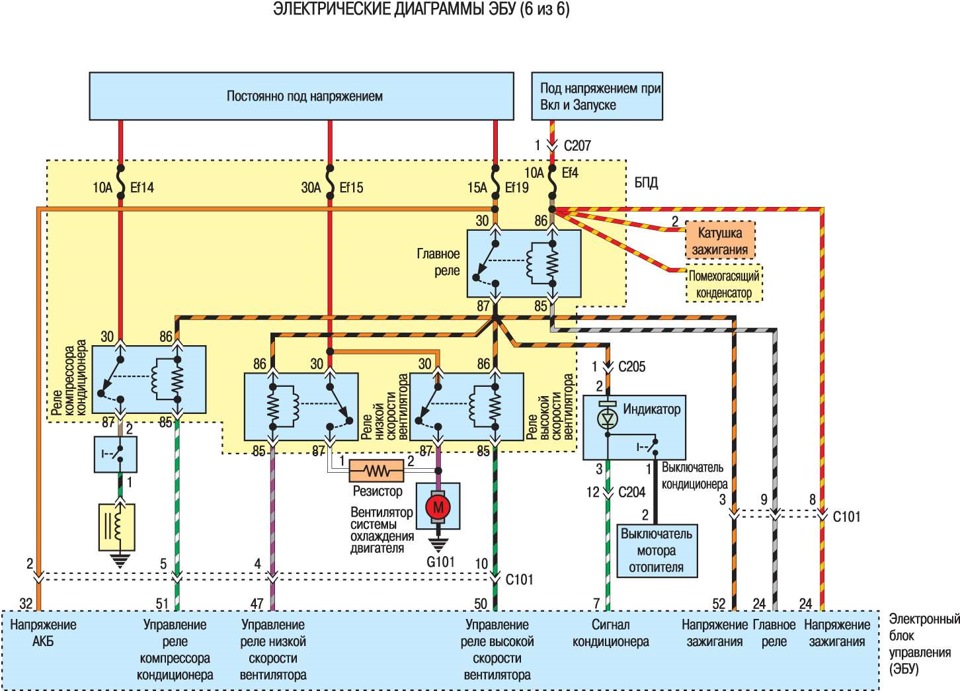

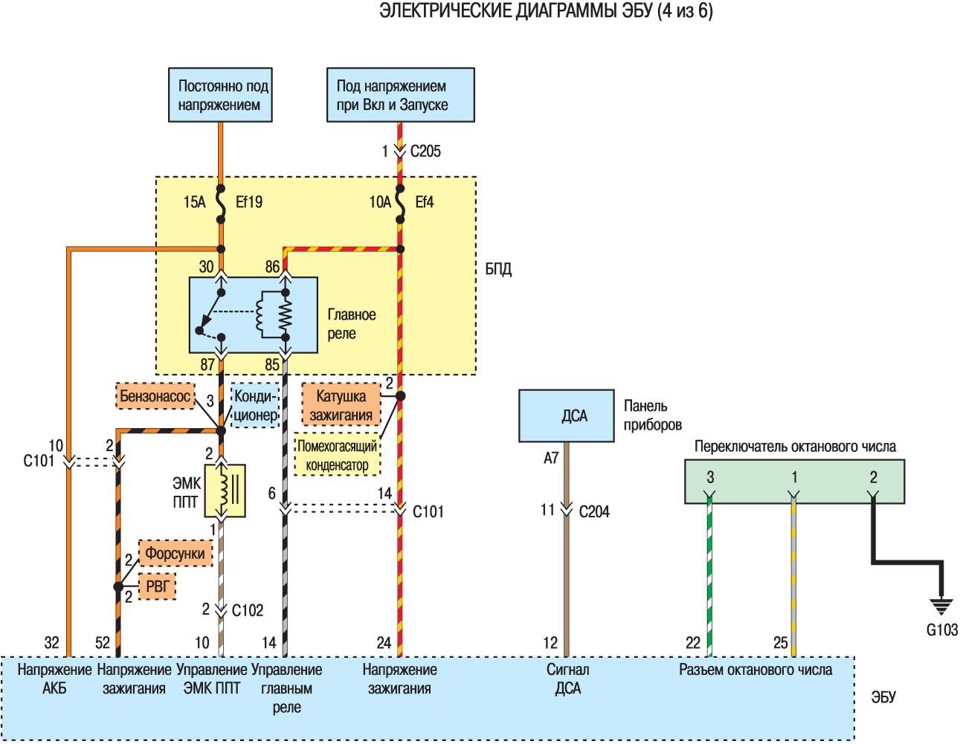

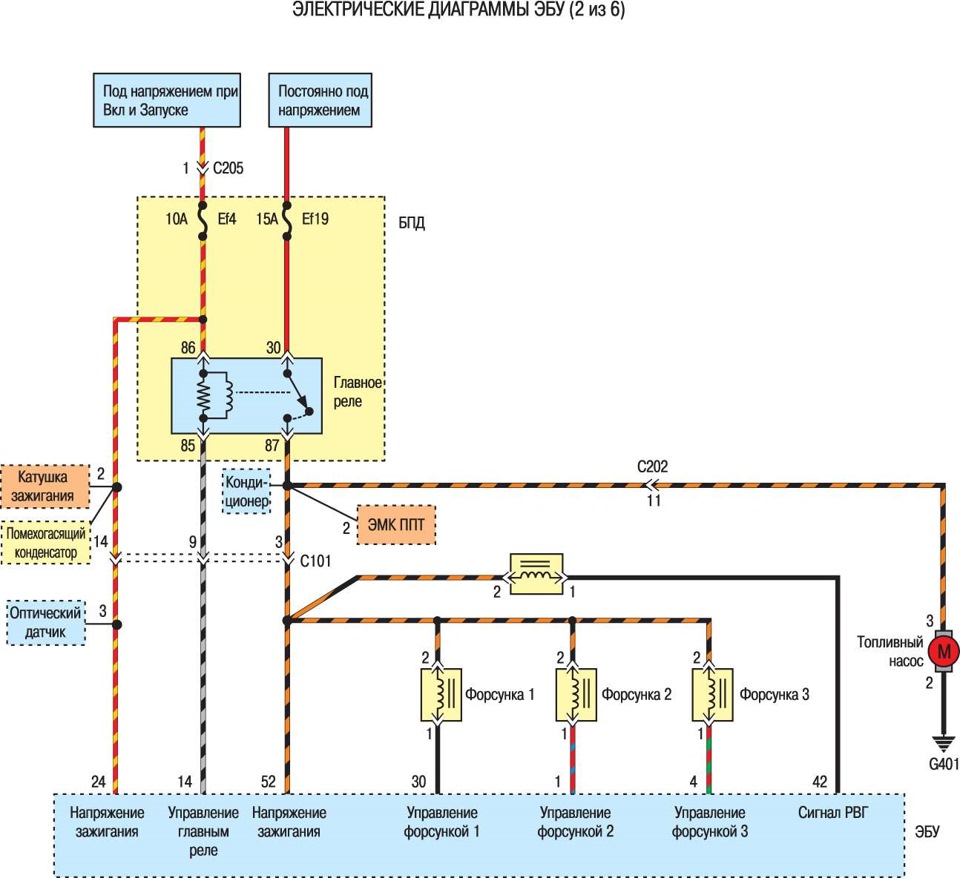

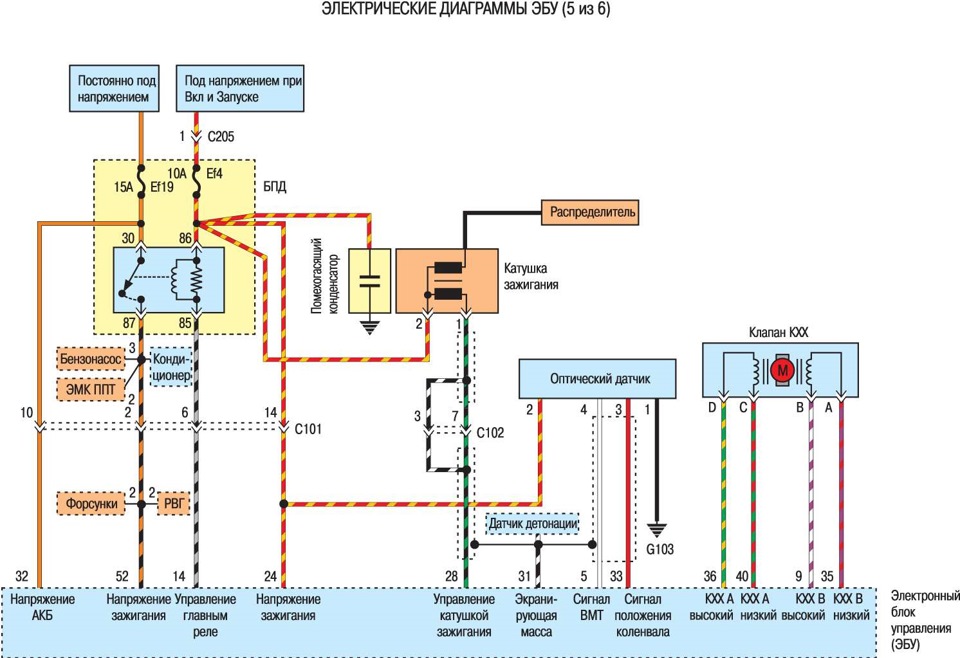

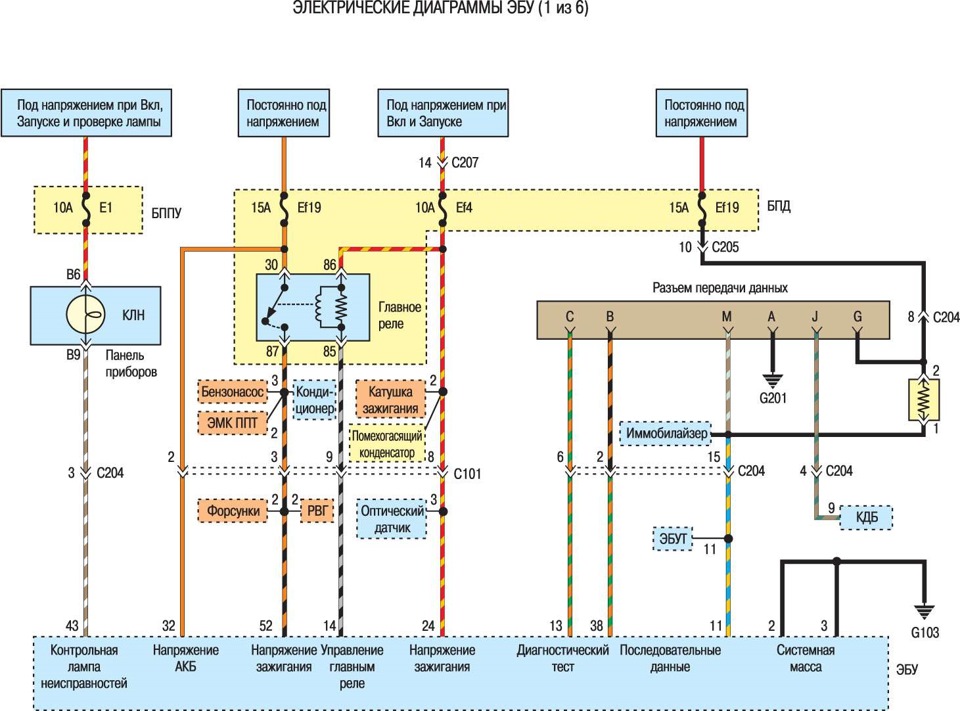

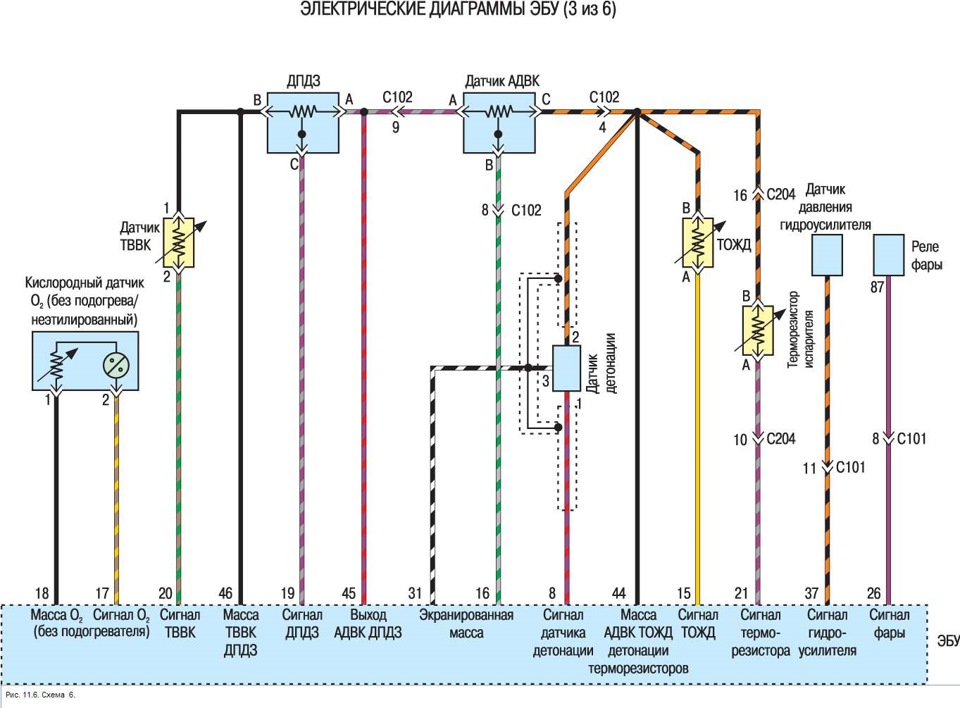

► Электрические диаграммы ЭБУ:

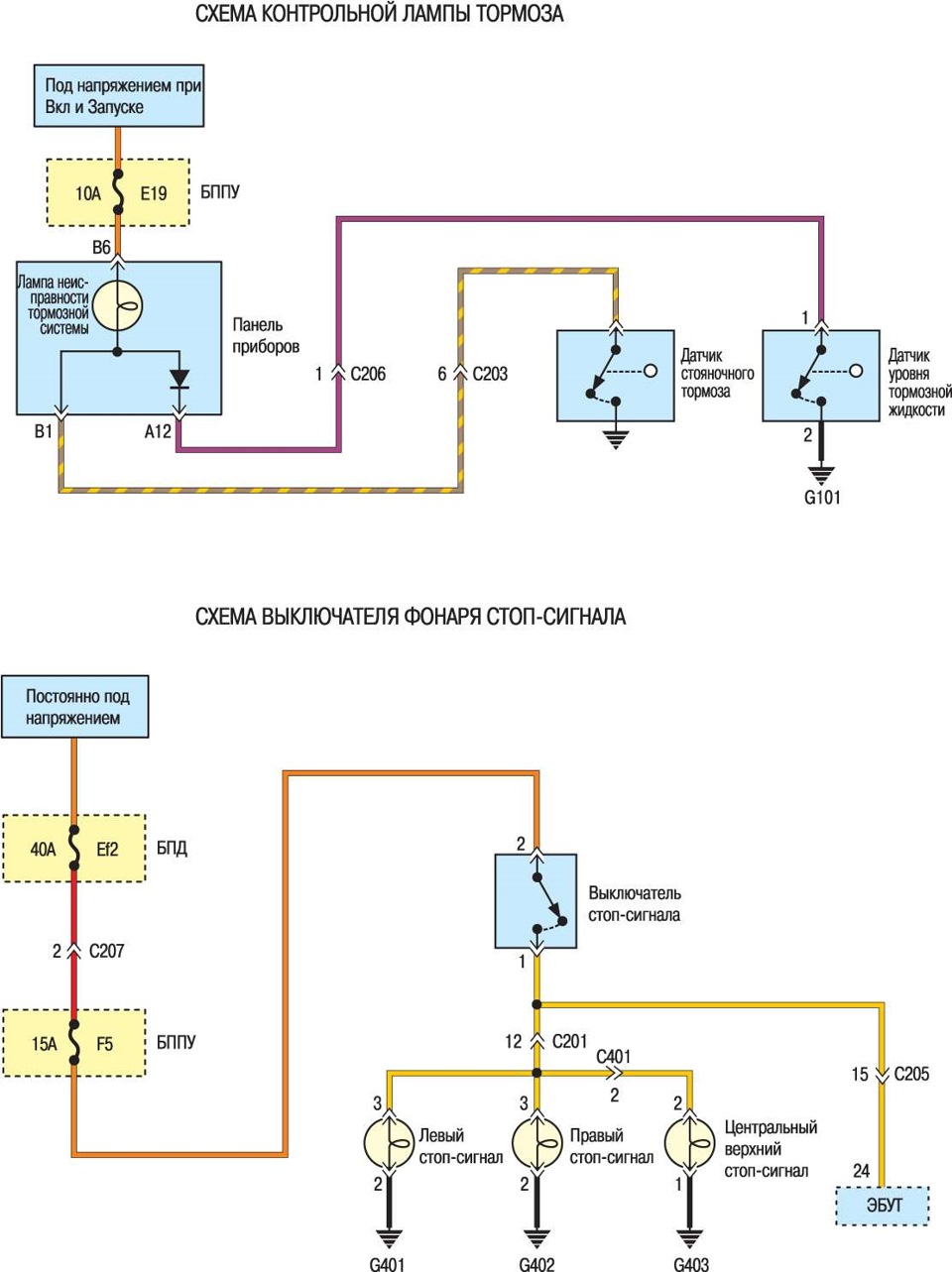

► Схема контроля лампы тормоза:

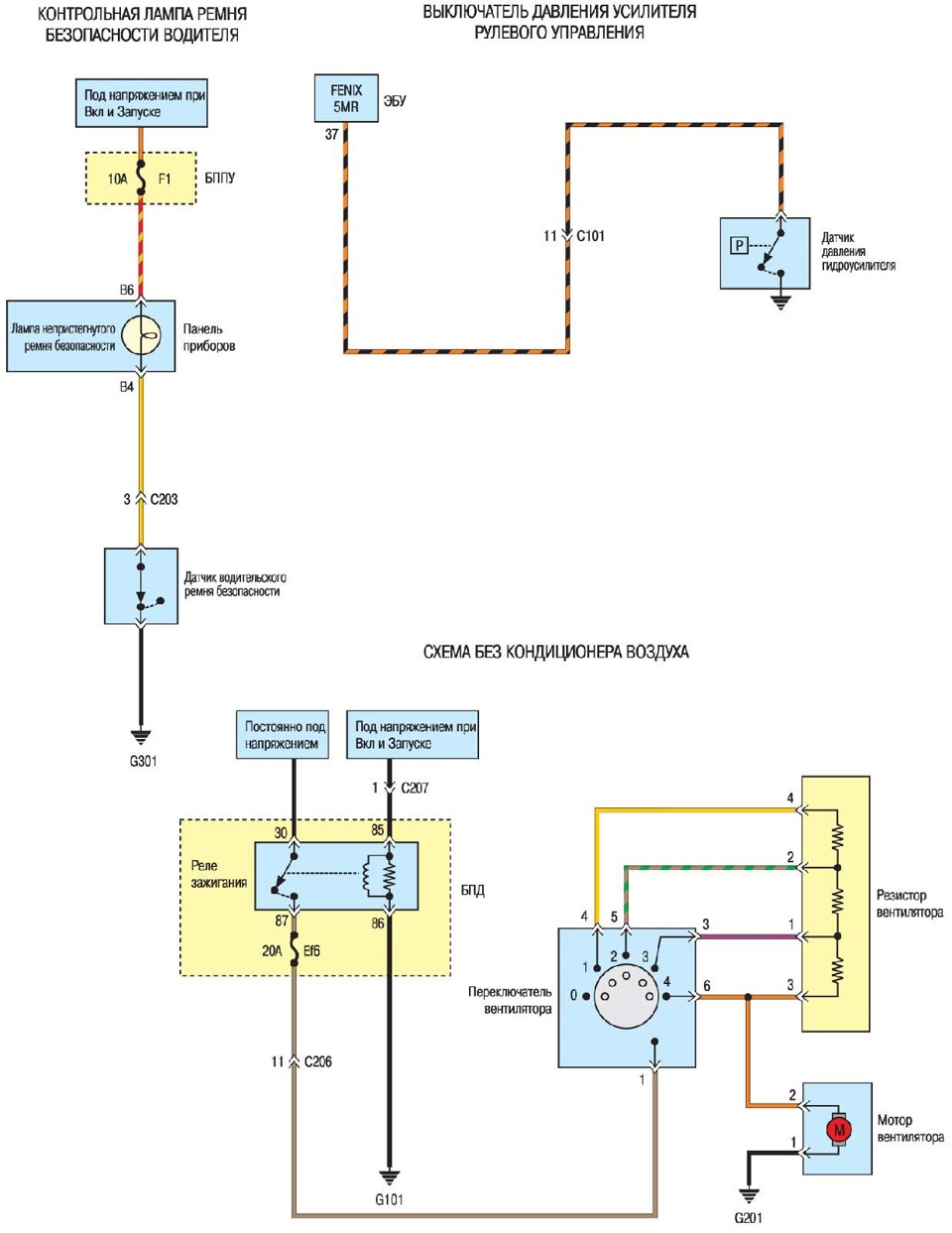

► Контрольная лампа ремня, Выключатель давления усилителя руля, Схема без кондиционера воздуха:

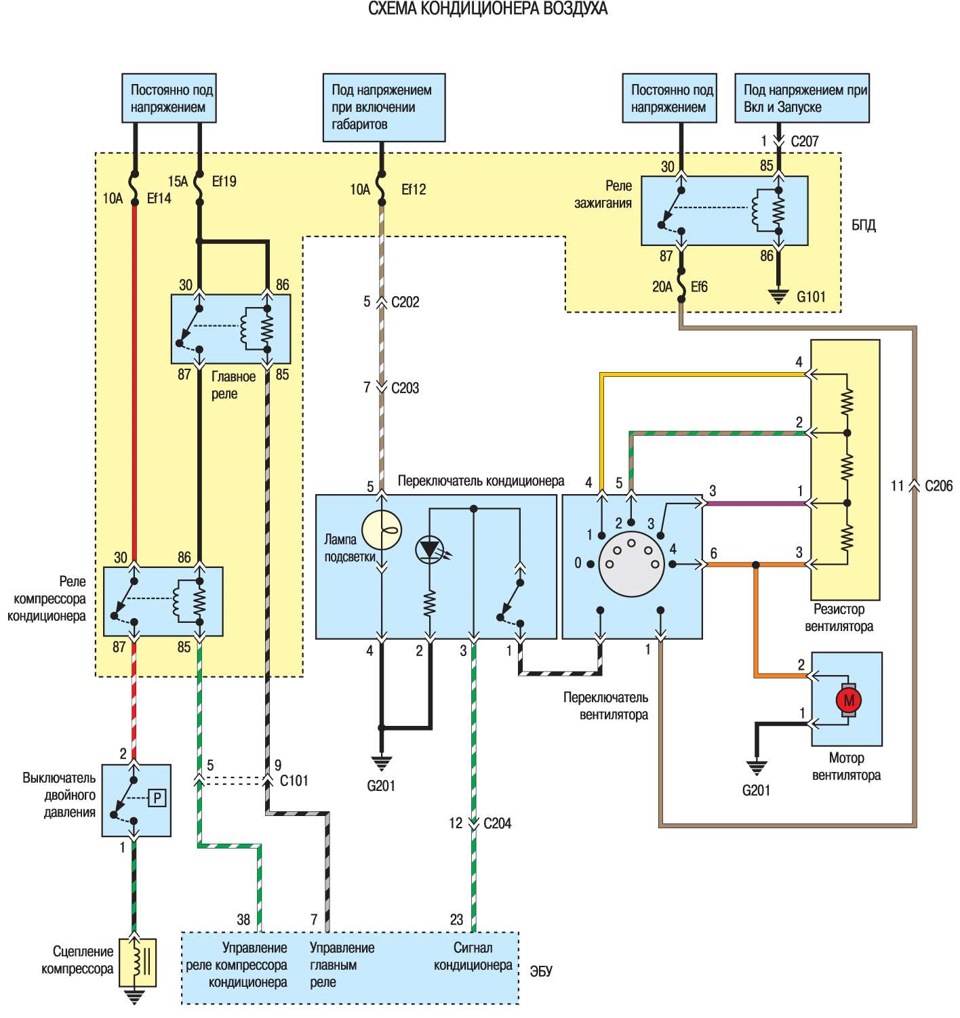

► Схема кондиционера воздуха:

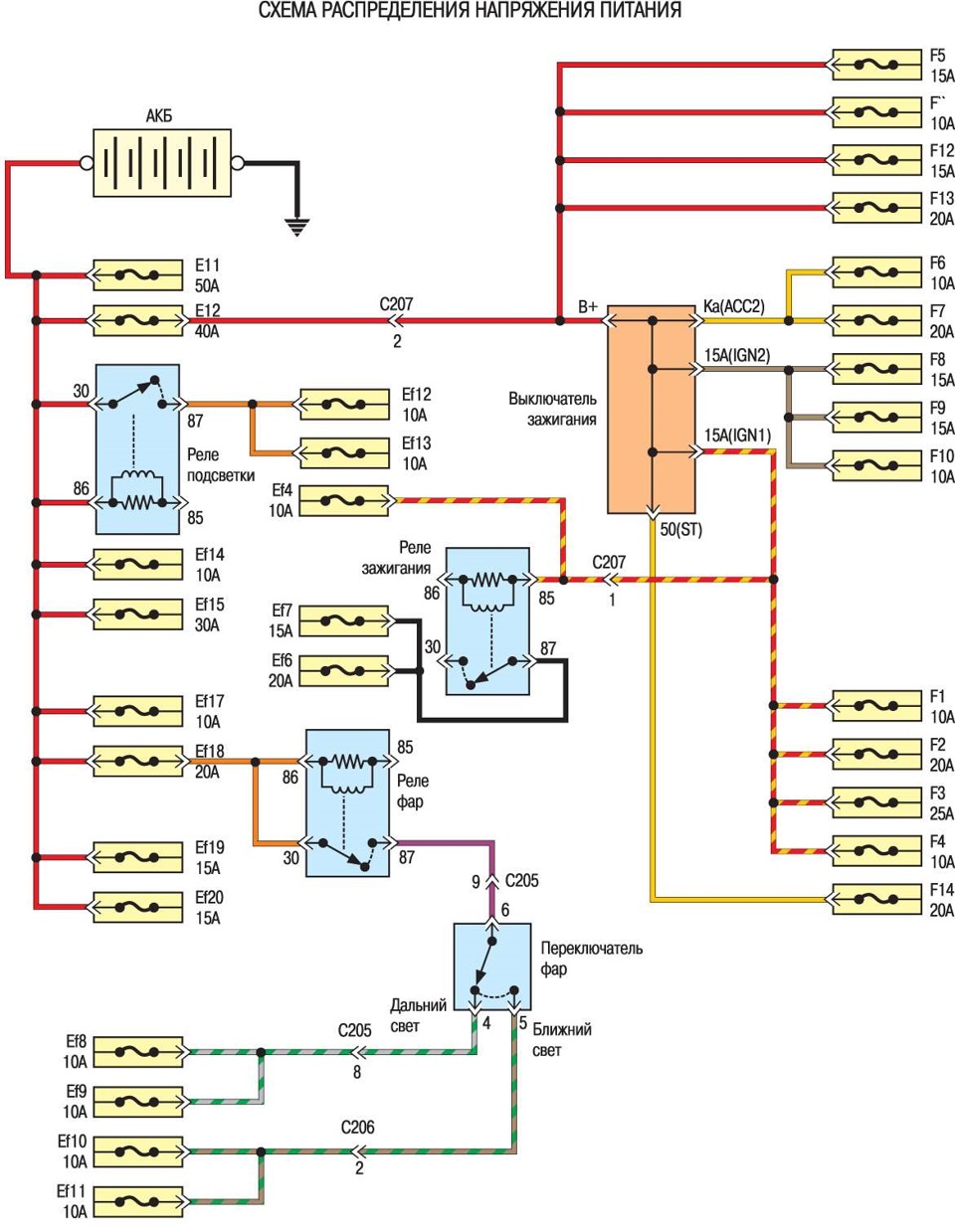

► Распределения напряжения питания:

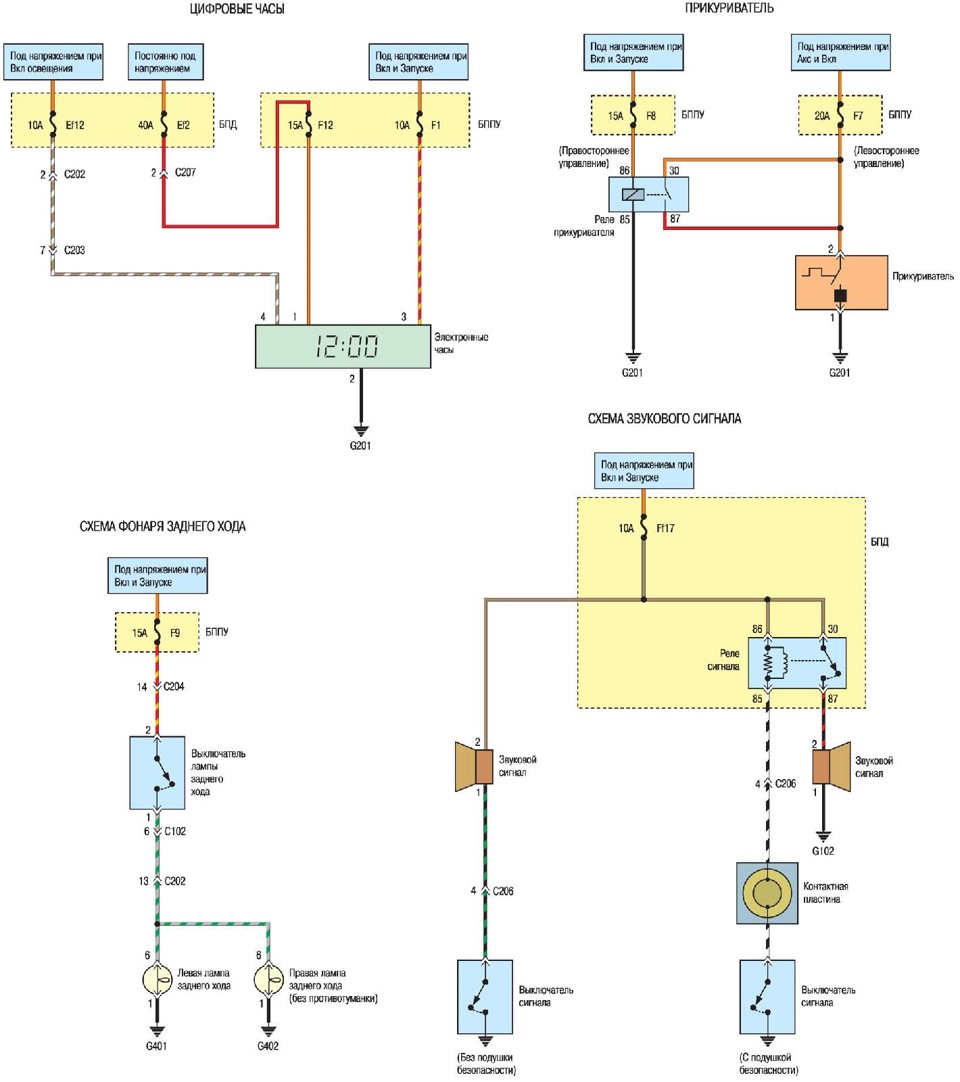

► Цифровые часы, Прикуриватель, Задний ход, Звуковой сигнал:

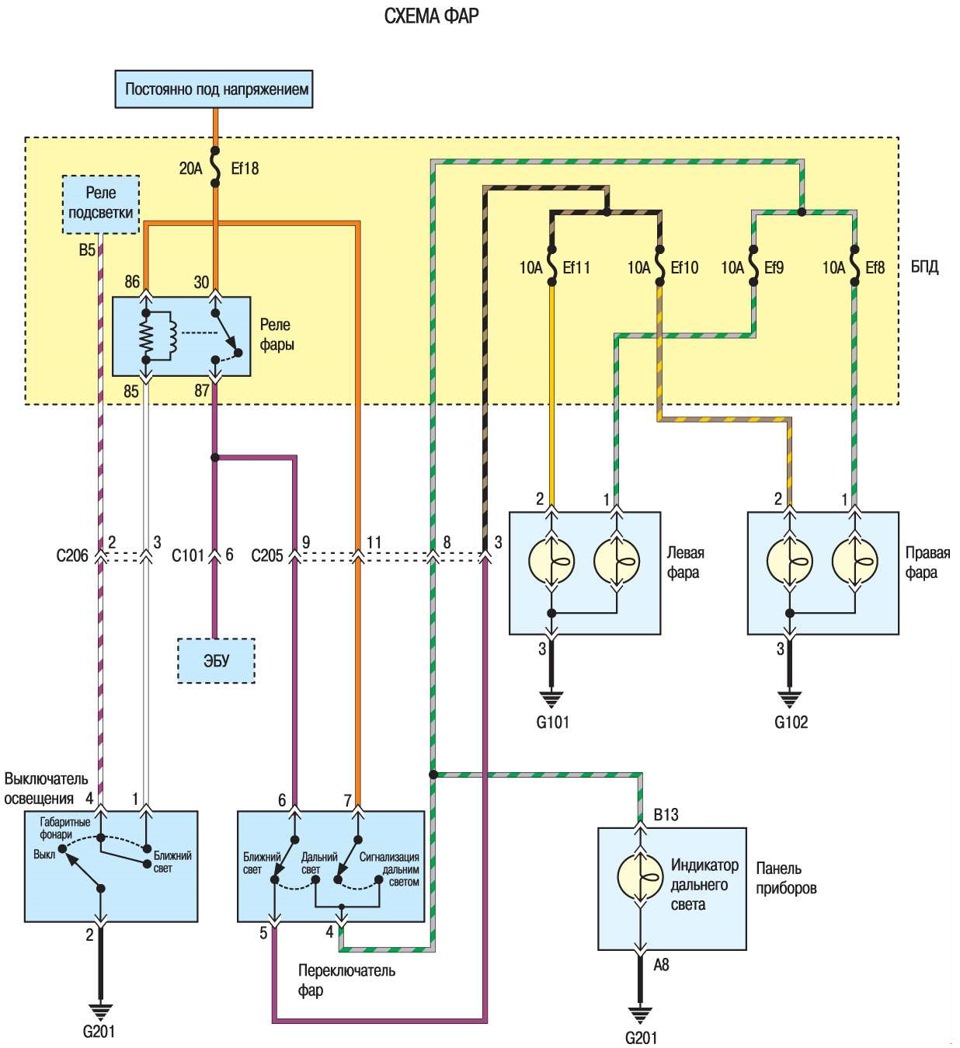

► Схема фар:

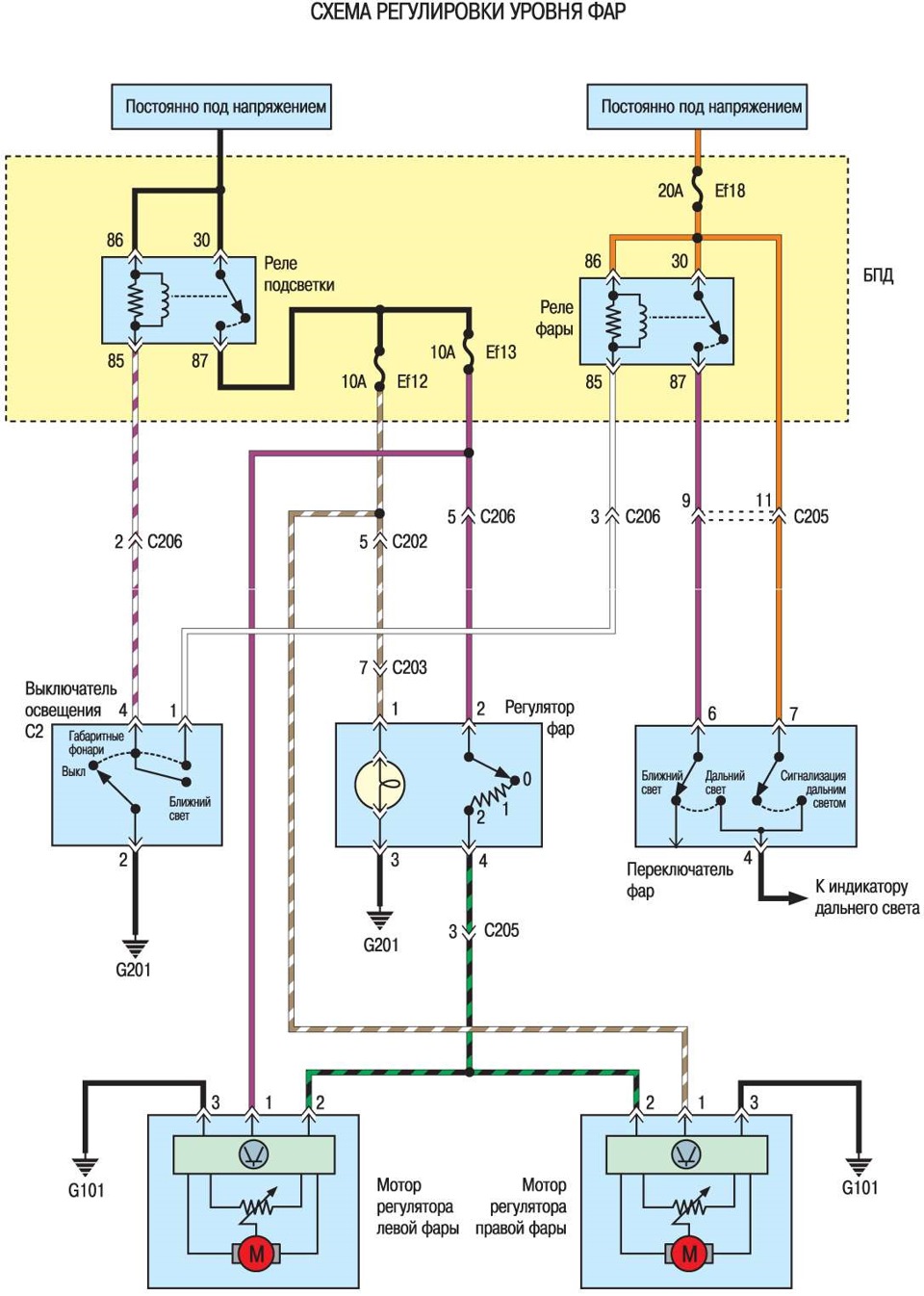

► Схема регулировки уровня фар:

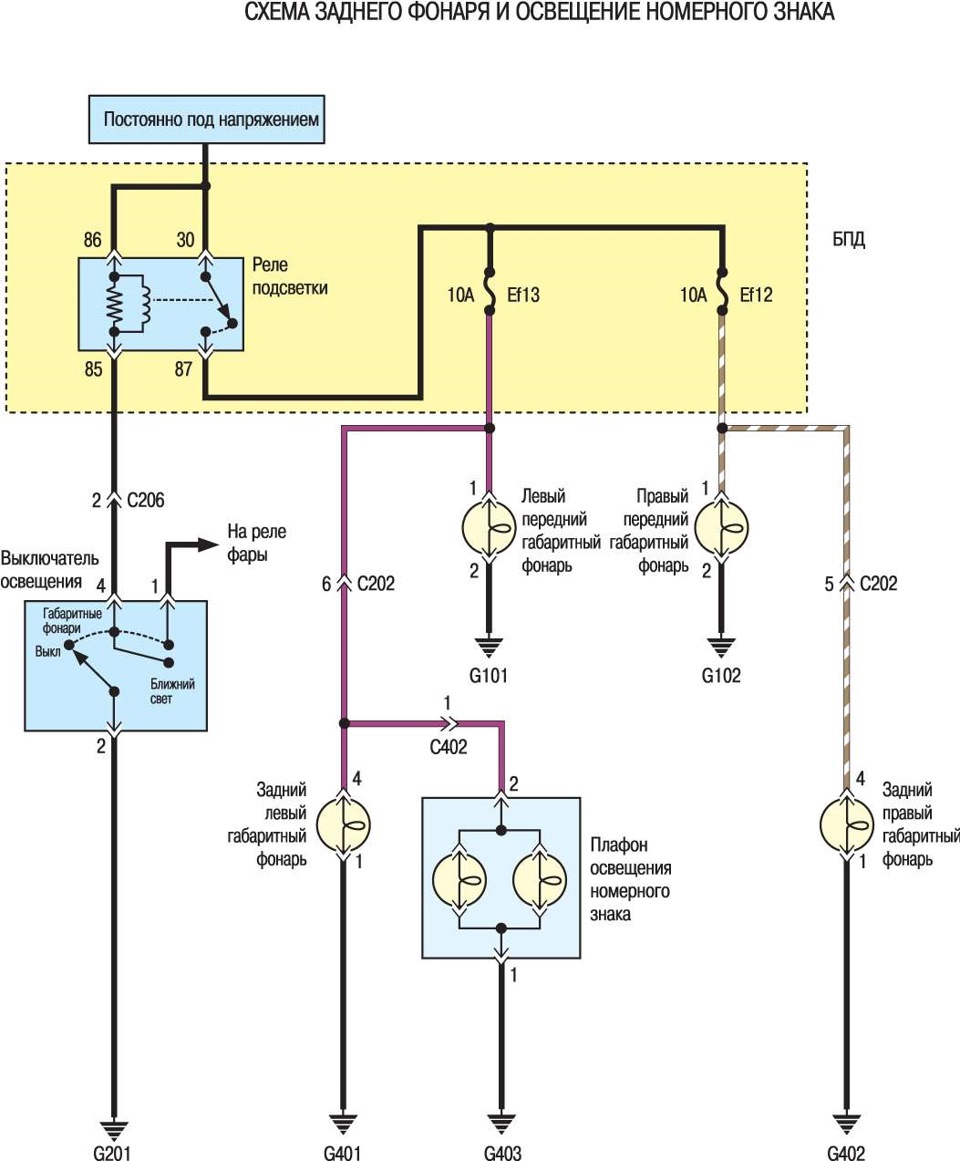

► Схема заднего фонаря и номерного знака:

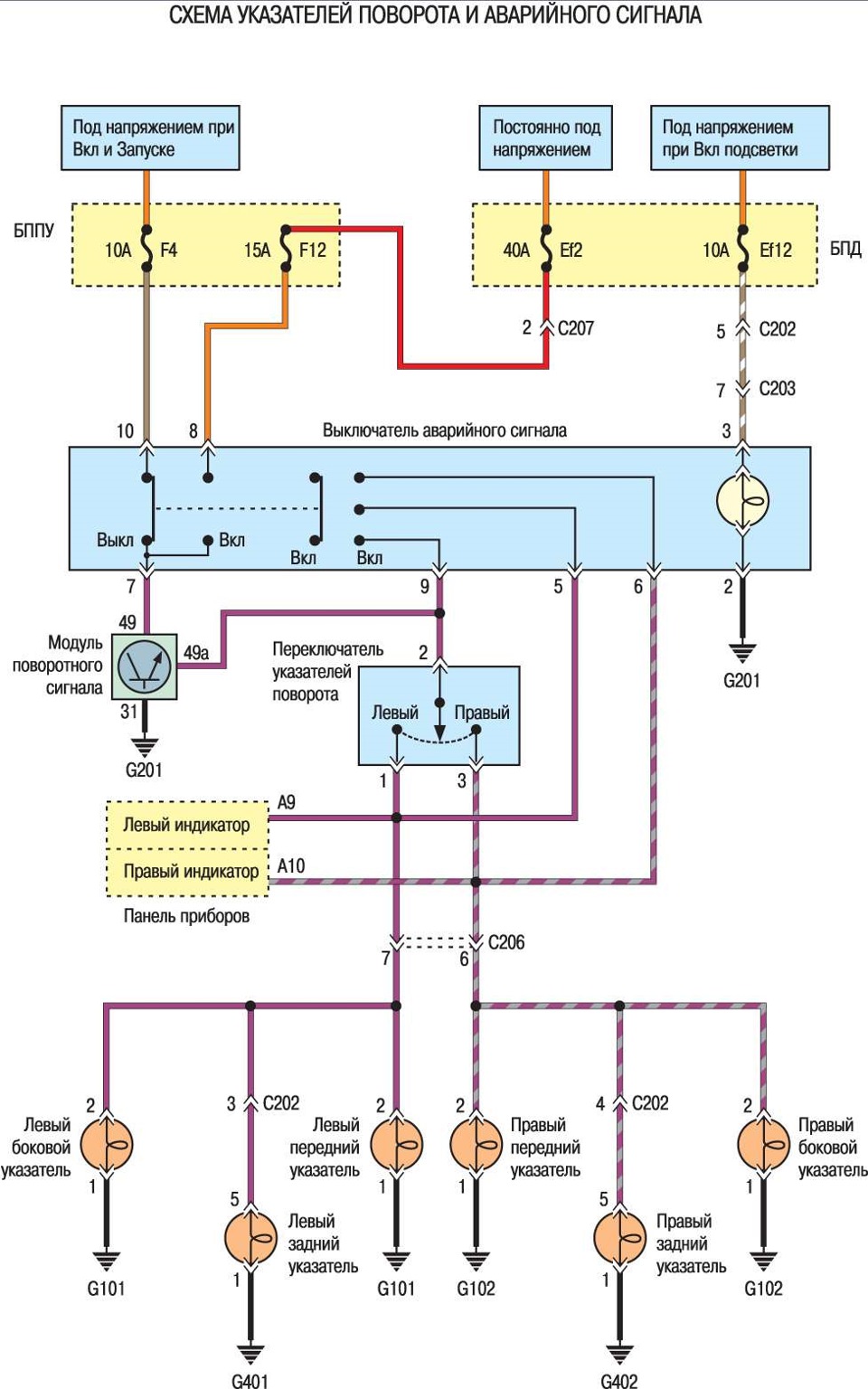

► Схема указателей поворотов и аварийного сигнала:

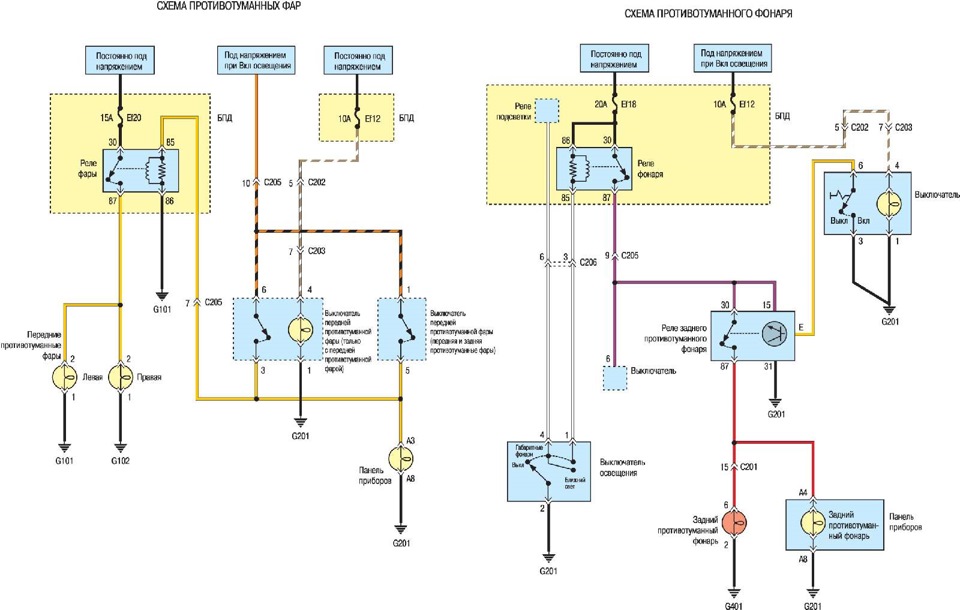

► Схема противотуманных фар и фонаря:

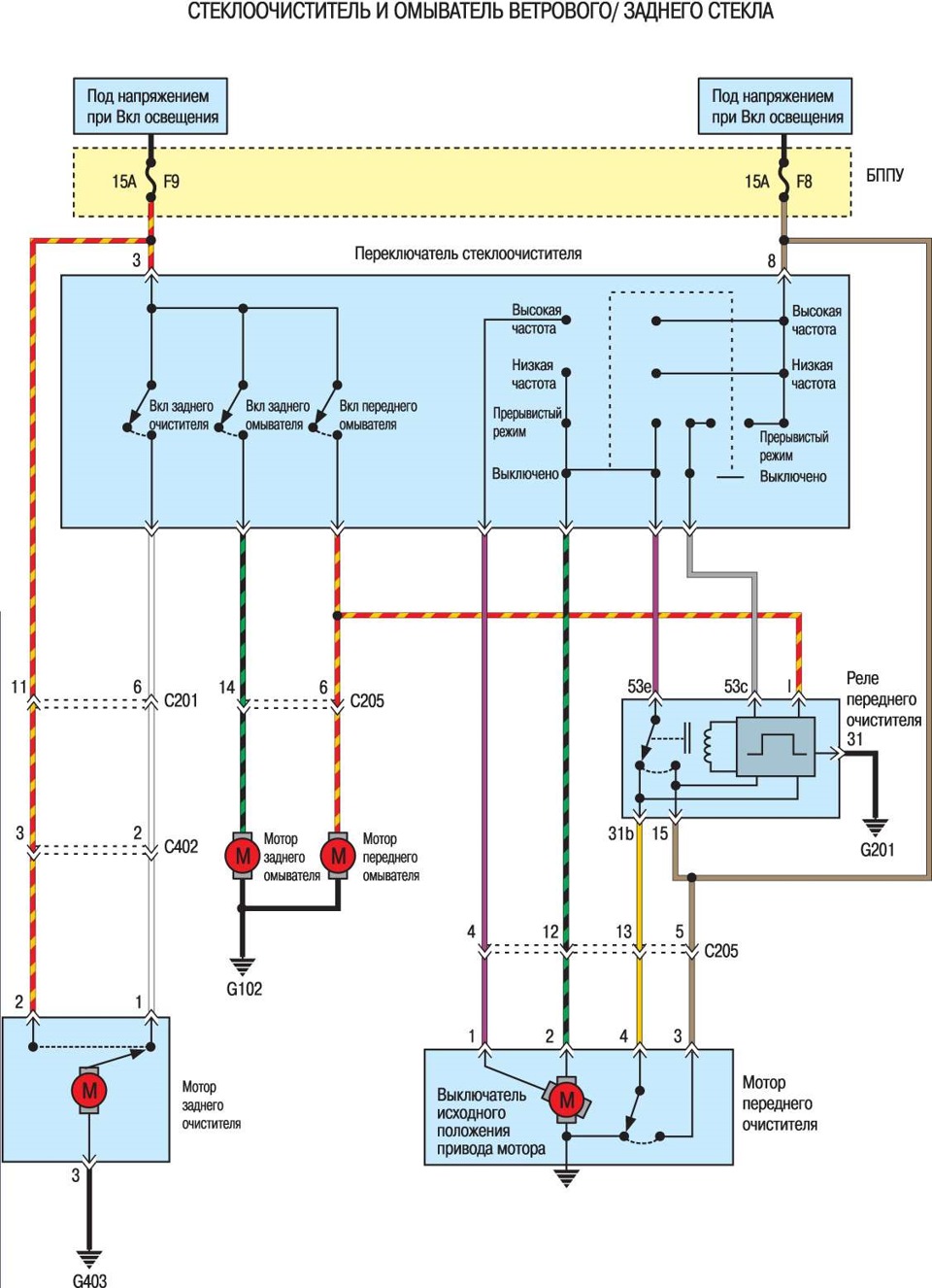

► Стеклоочиститель и омыватель:

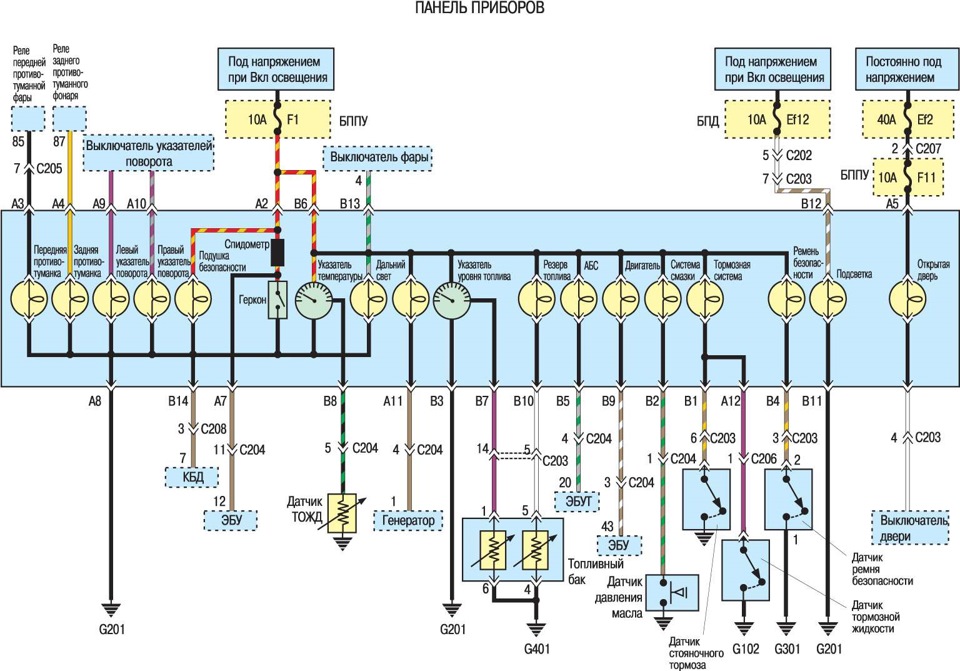

► Панель приборов:
