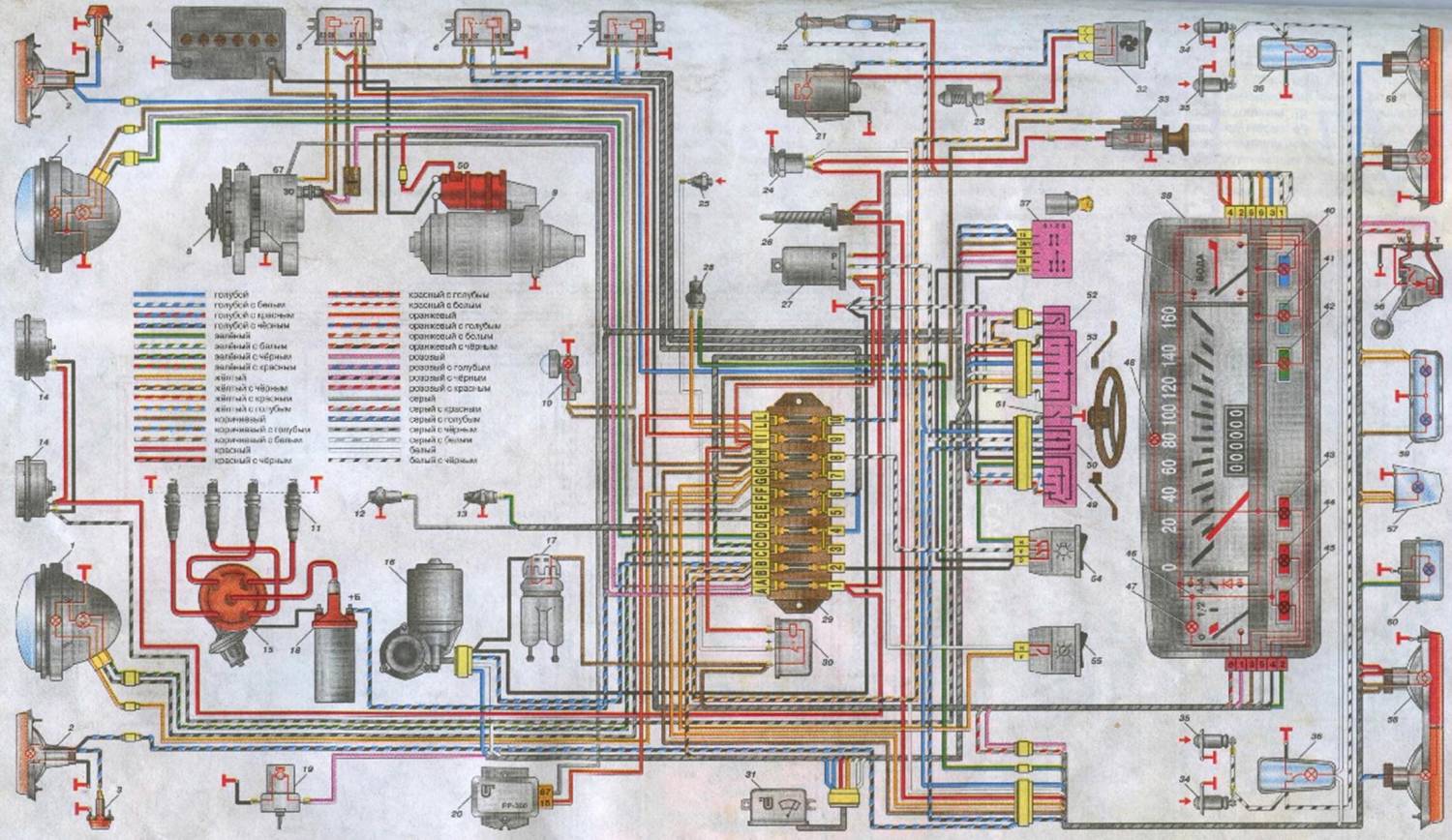

Схема электрооборудования автомобиля ВАЗ-2101, ВАЗ-2102:

1 - фары;

2 - подфарники;

3 - боковые указатели поворота:

4 - аккумуляторная батарея;

5 - реле контрольной лампы заряда аккумуляторной батареи;

6 - генератор;

7 - стартер;

8 - подкапотная лампа;

9 - свечи зажигания;

10 датчик контрольной лампы давления масла:

11 - датчик указателя температуры охлаждающей жидкости;

12 - звуковые сигналы ВАЗ-2101, ВАЗ-2102;

13 - распределитель зажигания;

14 - злектродвигатель стеклоочистителя;

15 датчик контрольной лампы уровня тормозной жидкости;

16 - катушка зажигания;

17 - регулятор напряжения;

18 - выключатель стеклоочистителя, расположенный в насосе омывателя ветрового стекла;

19 - злектродвигатель отопителя;

20 - лампа освещения вещевого ящика;

21 добавочный резистор электродвигателя отопителя;

22 - штепсельная розетка для переносной лампы;

23 - выключатель контрольной лампы стояночного тормоза;

24 - выключатель сигнала торможения;

25 - реле-прерыватель указателей поворота:

26 - выключатель света заднего хода ВАЗ-2101, ВАЗ-2102;

27 - блок предохранителей;

28 - реле-прерыватель контрольной лампы стояночного тормоза;

29 реле стеклоочистителя;

30 - переключатель электродвигателя отопителя;

31 – прикуриватель ВАЗ-2101, ВАЗ-2102;

32 - выключатели плафонов, расположенные в стойках задних дверей;

33 выключатели плафонов, расположенные в стойках передних дверей;

34 плафоны;

35 выключатель зажигания;

36 - комбинация приборов;

37 - указатель температуры охлаждающей жидкости ВАЗ-2101, ВАЗ-2102;

38 - контрольная лампа дальнего света фар;

39 - контрольная лампа наружного освещения;

40 контрольная лампа указателей поворота;

41 - контрольная лампа заряда аккумуляторной батареи;

42 - контрольная лампа давления масла:

43 - контрольная лампа стояночного тормоза и уровня тормозной жидкости;

44 - указатель уровня топлива:

45 - контрольная лампа резерва топлива;

46 - лампа освещения комбинации приборов;

47 - выключатель звуковою сигнала;

48 - переключатель света фар;

49 переключатель указателей поворота;

50 - выключать наружного освещения;

51 - выключатель освещении приборов;

52 - переключатель стеклоочистителя ВАЗ-2101, ВАЗ-2102;

53 – датчик указателей уровня и резерва топлива;

54 - лампа освещения багажника;

55 - задние фонари;

56 - фонари освещения номерного знака;

57 - фонарь света заднего хода;

58 -  штепсельные колодки заднего пучка проводов автомобиля ВАЗ-2102; 59 - плафон освещения задней части салона автомобиля ВАЗ-2102.

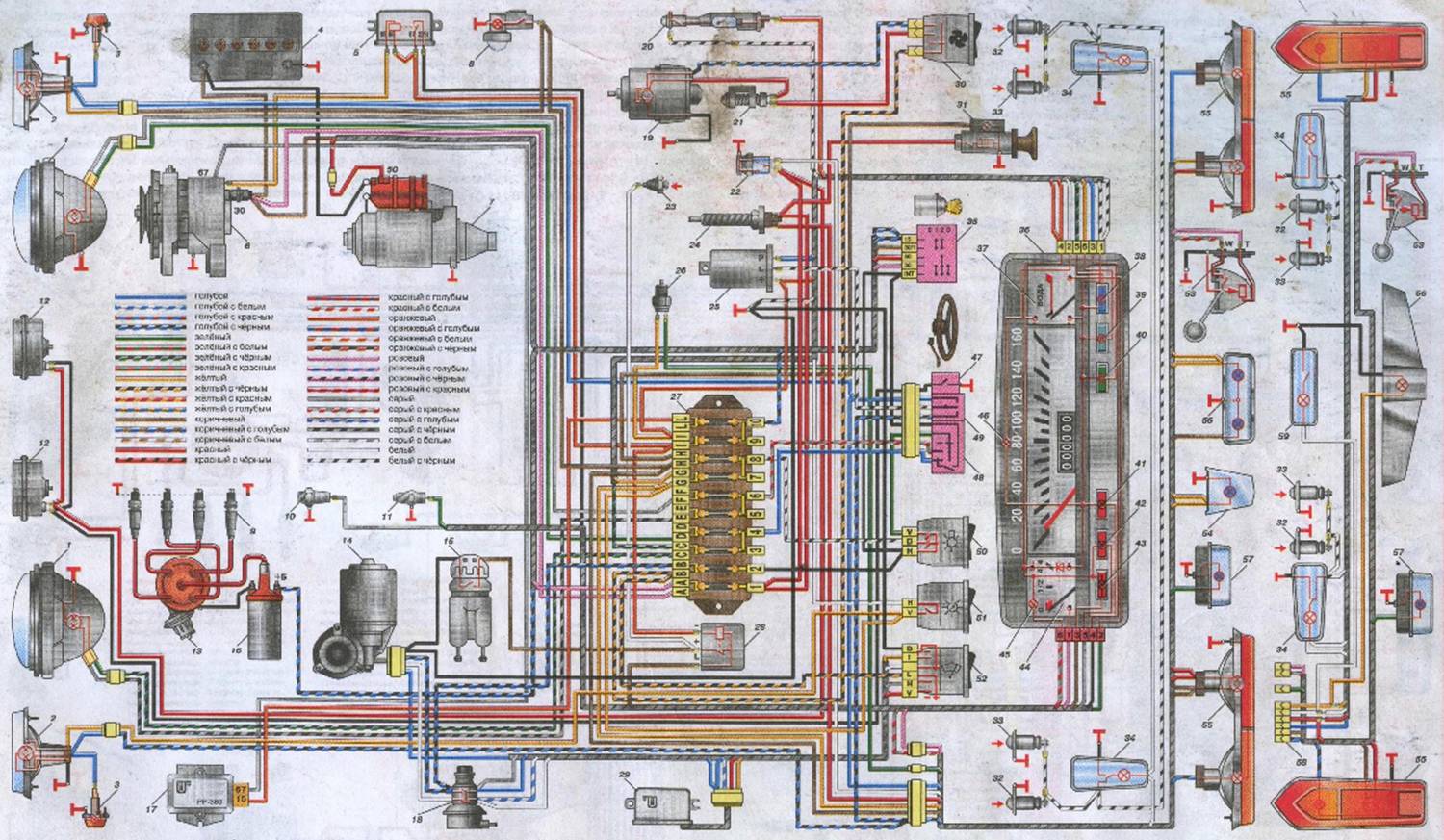

Схема электрооборудования автомобилей ВАЗ-21011, BA3-21013:

1 - фары;

2-передние указатели поворота;

3 - боковые указатели поворота;

4 - аккумуляторная батарея;

5 реле контрольной лампы заряда аккумуляторной батареи;

6 - реле включения ближнего света фар;

7 - реле включения дальнего света фар;

8 - генератор;

9 - стартер;

10 - подкапотная лампа;

11 - свечи зажигания;

12 - датчик контрольной лампы давления масла;

13 - датчик указателя температуры охлаждающей жидкости;

14 - звуковые сигналы;

15 - распределись зажигания:

16 - моторедуктор стеклоочистителя;

17 - датчик контрольной лампы уровня тормозной жидкости;

18 - катушка зажигания;

19 - электродвигатель омывателя ветрового стекла:

20 - регулятор напряжения:

21 - электродвигатель отопителя ВАЗ-21011, BA3-21013;

22 - лампа освещения вещевого ящика;

23 добавочный резистор электродвигателя отопителя:

24 - штепсельная розетка для переносной лампы;

25 - выключатель контрольной лампы стояночного тормоза;

26 - выключатель сигнала торможения;

27 - реле-прерыватель указателей поворота;

28 - выключатель света заднего хода ВАЗ-21011, BA3-21013;

29 - блок предохранителей;

30 - реле-прерыватель контрольной лампы стояночного тормоза;

31 - реле стеклоочистителя;

32 - переключатель электродвигателя отопителя;

33 - прикуриватель;

34 - выключатели плафонов, расположенные в стойках задних дверей;

35 - выключатели плафонов, расположенные в стойках передних дверей;

36 - плафоны;

37 - выключатель зажигания;

38 комбинация приборов;

39 - указатель температуры охлаждающей жидкости:

40 - контрольная лампа дальнего света фар;

41 - контрольная лампа наружного освещения;

42 - контрольная лампа указателей поворота ВАЗ-21011, BA3-21013;

43 - контрольная пампа заряда аккумуляторной батареи;

44 - контрольная лампа давления масла;

45 - контрольная лампа стояночного тормоза и уровня тормозной жидкости;

46 - указатель уровня топлива;

47 - контрольная лампа резерва топлива;

48 - лампа освещения комбинации приборов;

49 переключатель света фар;

50 - переключатель указателей поворота ВАЗ-21011, BA3-21013;

51 выключатель звукового сигнала;

52 выключатель омывателя ветрового стекла;

53 переключатель стеклоочистителя;

54 - выключатель наружного освещения;

55 - выключатель освещения приборов;

56 - датчик указателя уровня и резерва топлива;

57 - лампа освещения багажника;

58 - задние фонари;

59 - фонарь освещения номерного знака;

60 - фонарь света заднего хода.
