Ниже предоставленны электросхемы оборудования на AUDI 100 / А6

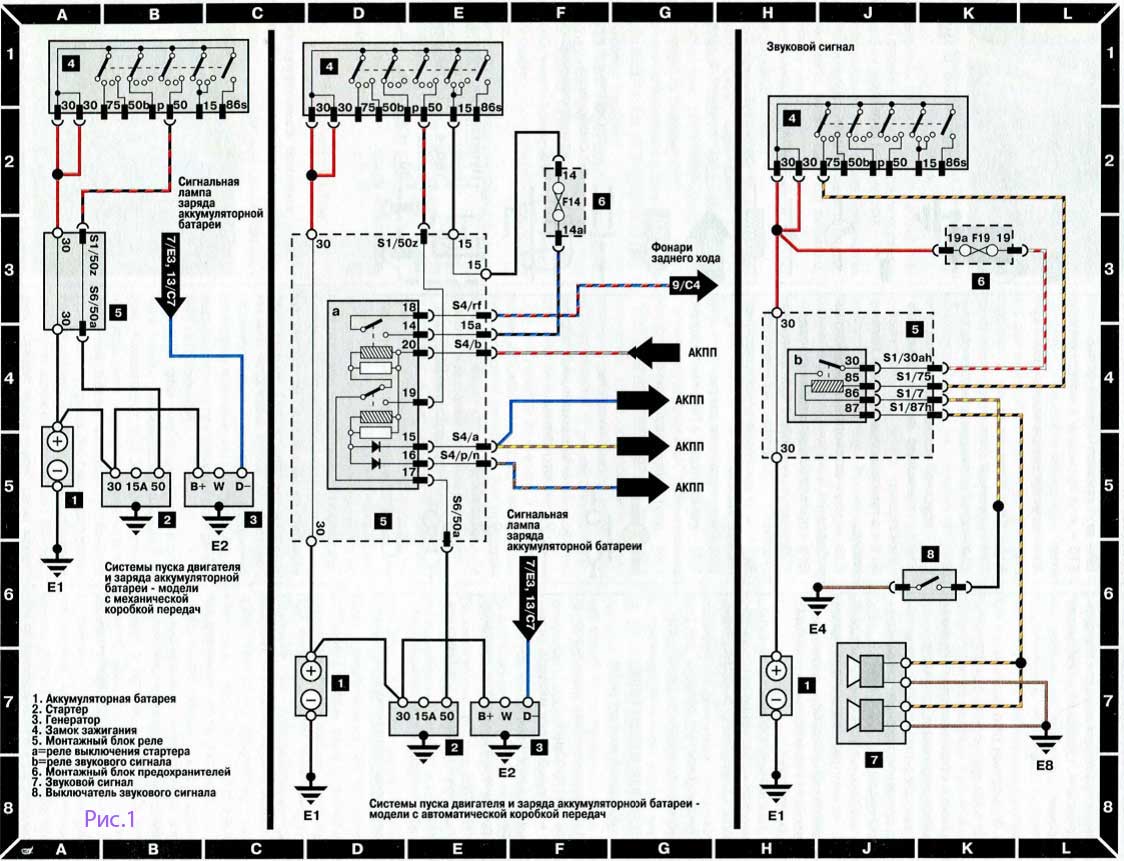

► Система запуска двигателя и заряда аккумулятора автомобилей с автоматической коробкой передач:

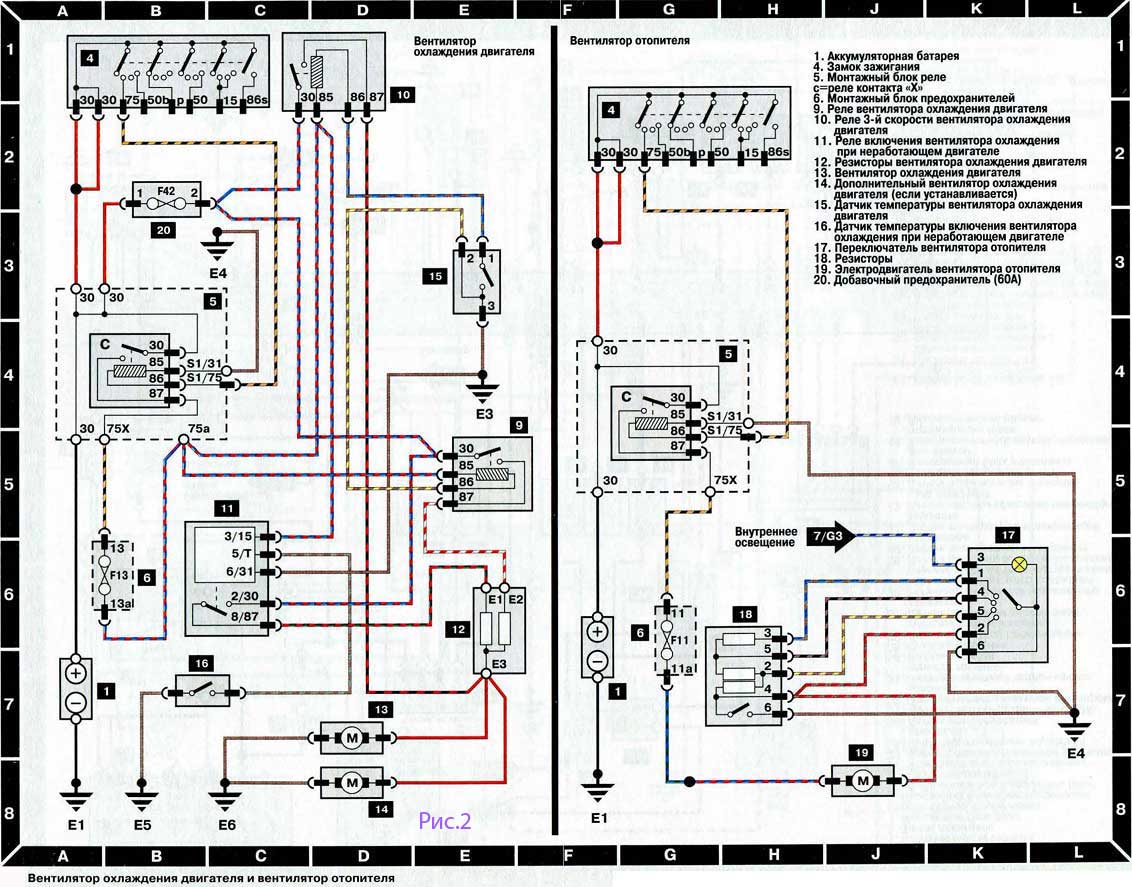

► Вентиляторы охлаждения двигателя и отопителя:

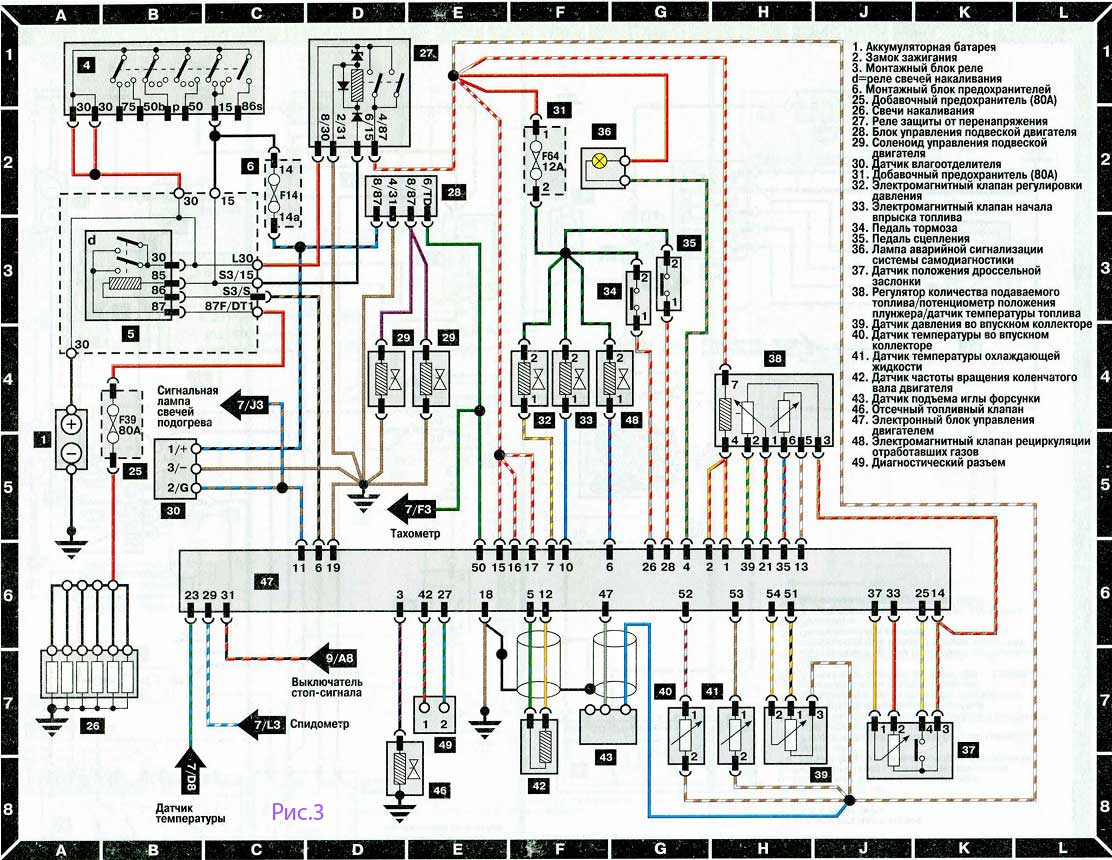

► Система управления дизельным двигателем:

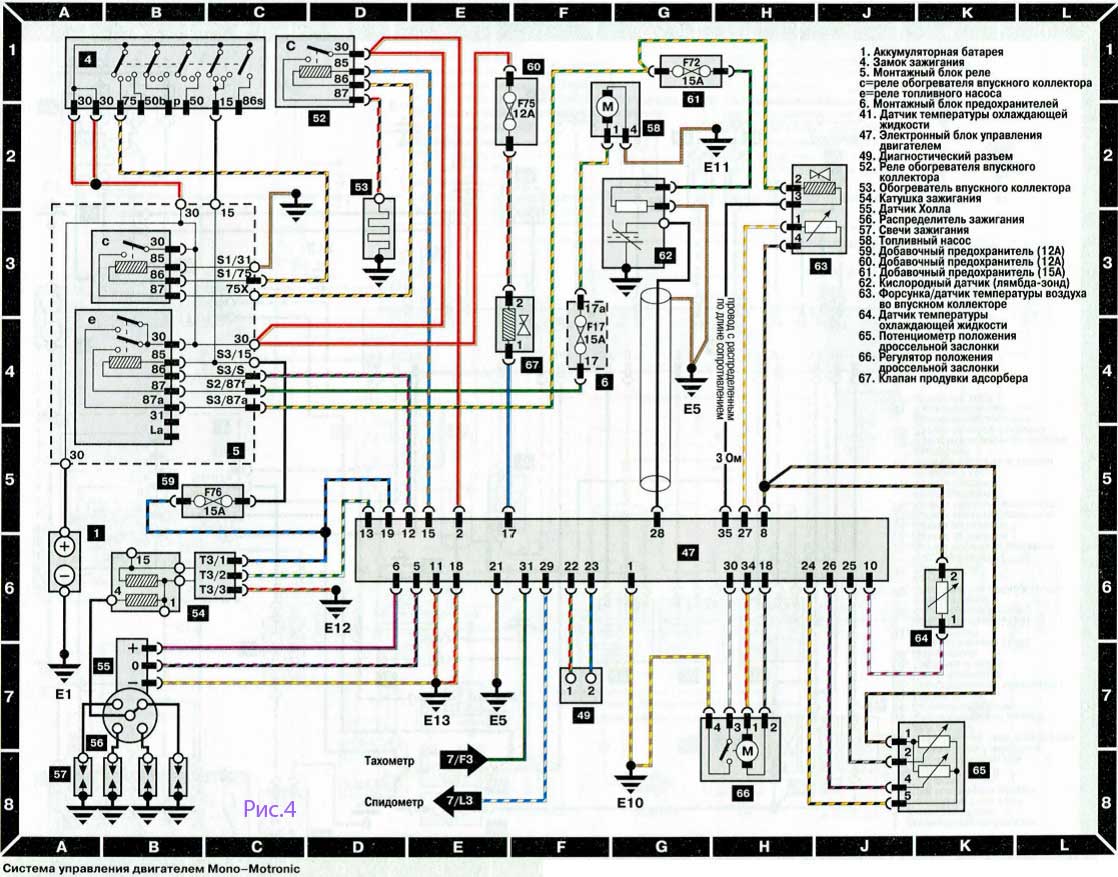

► Система управления двигателем Mono Motronic:

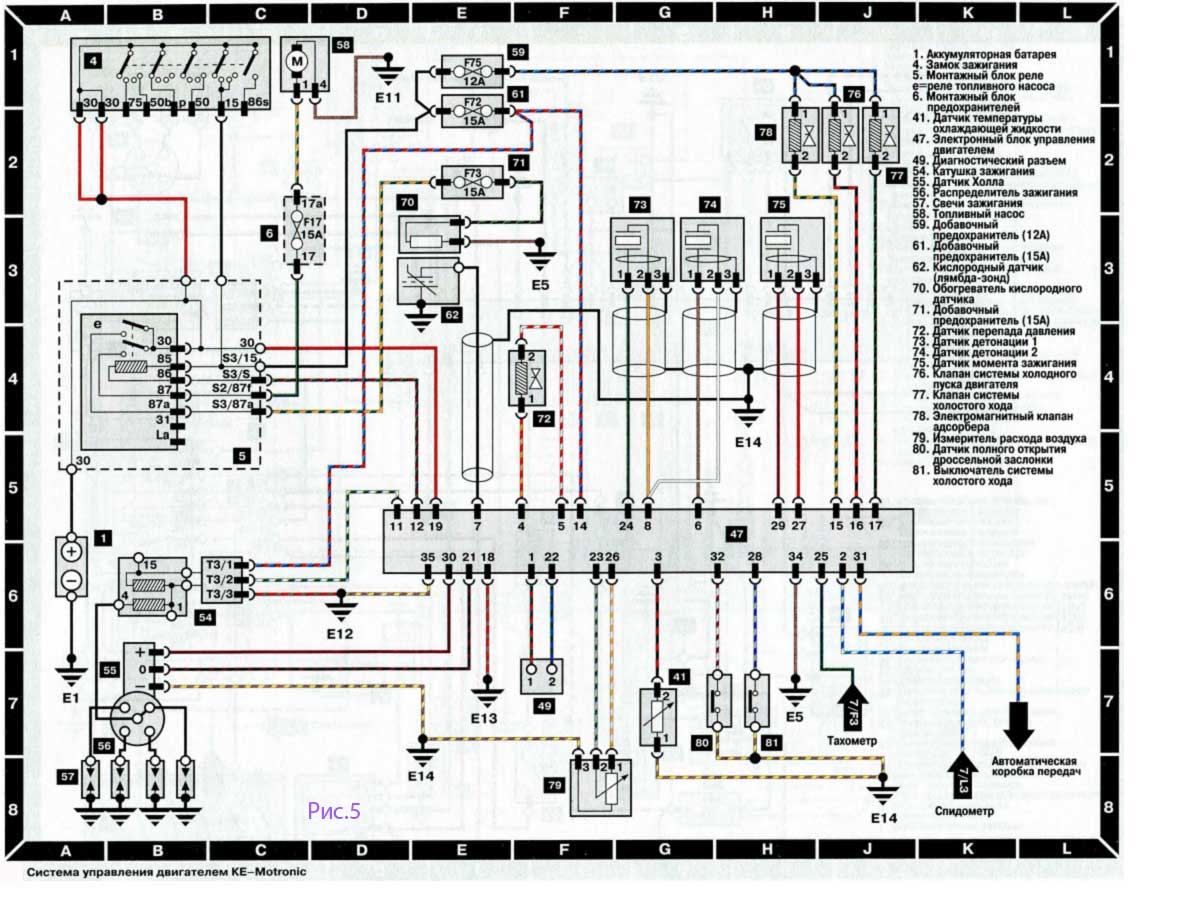

► Система управления двигателем KE Motronic:

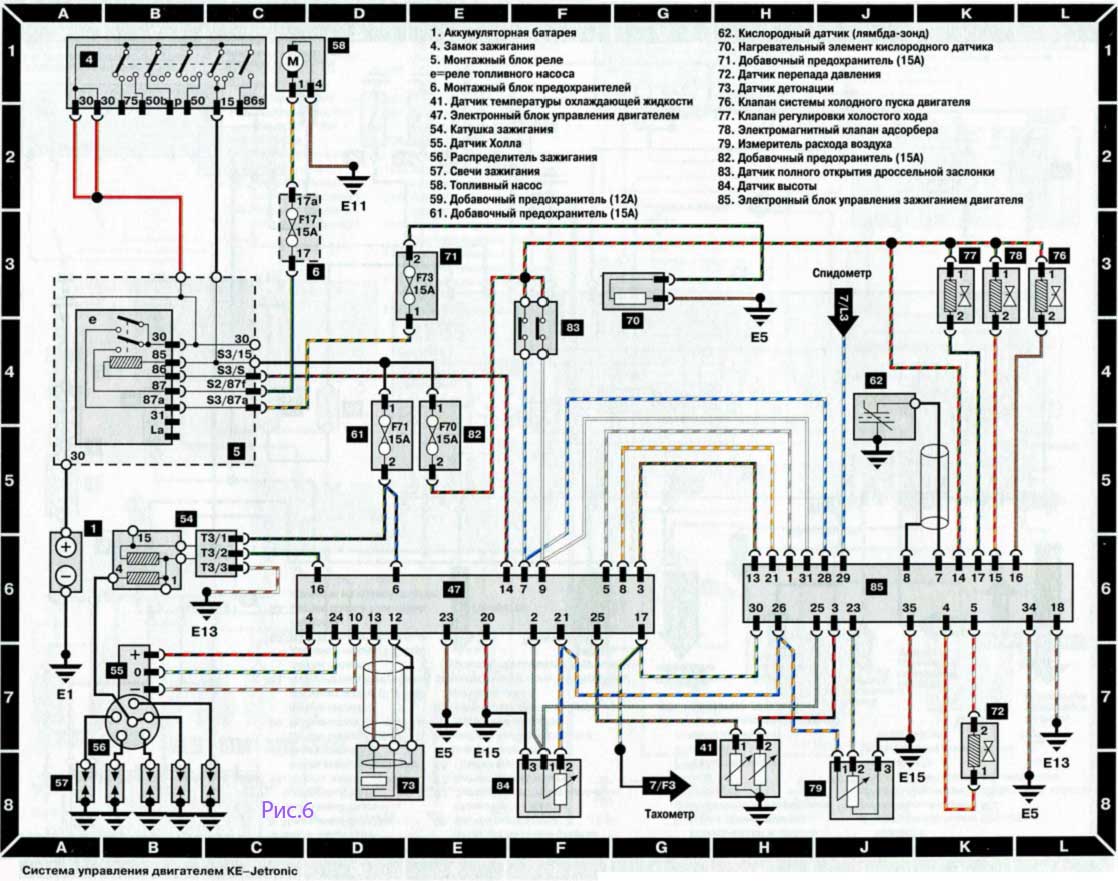

► Система управления двигателем KE Jetronic:

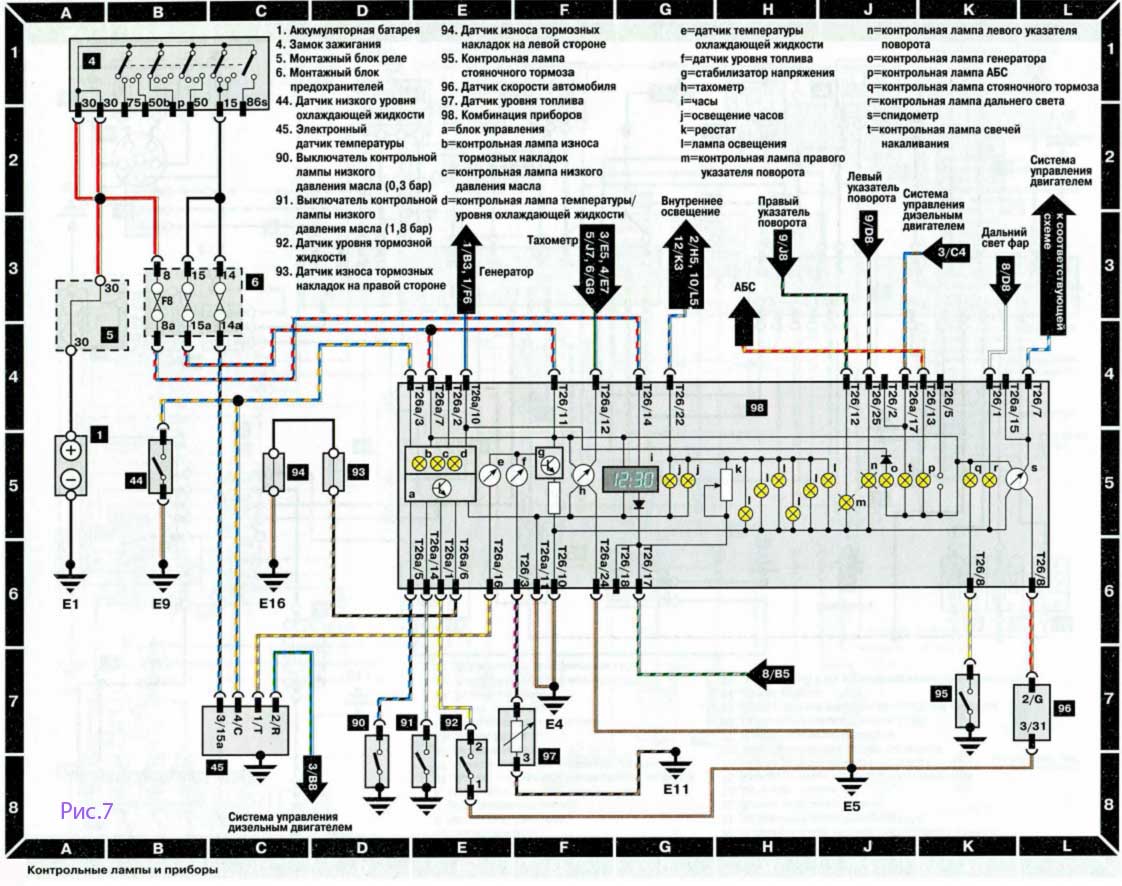

► Контрольные лампы и приборы:

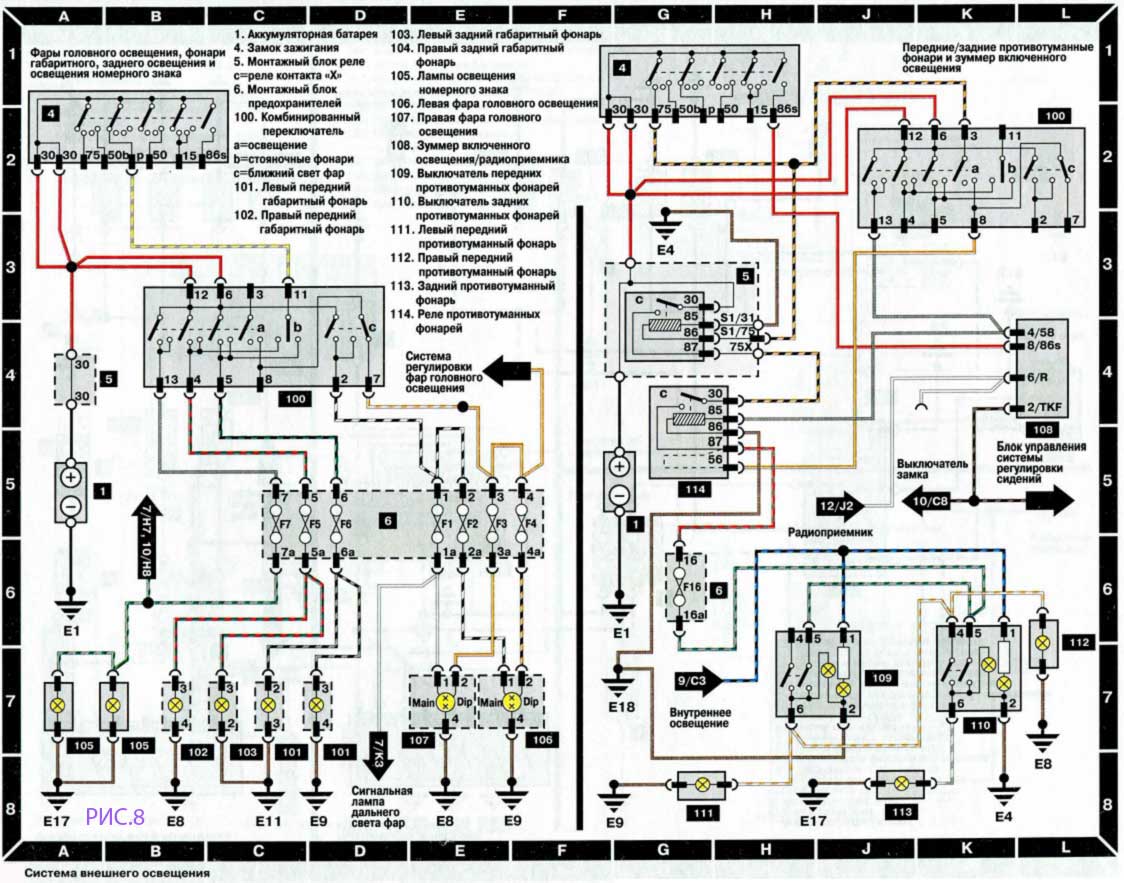

► Система наружного освещения:

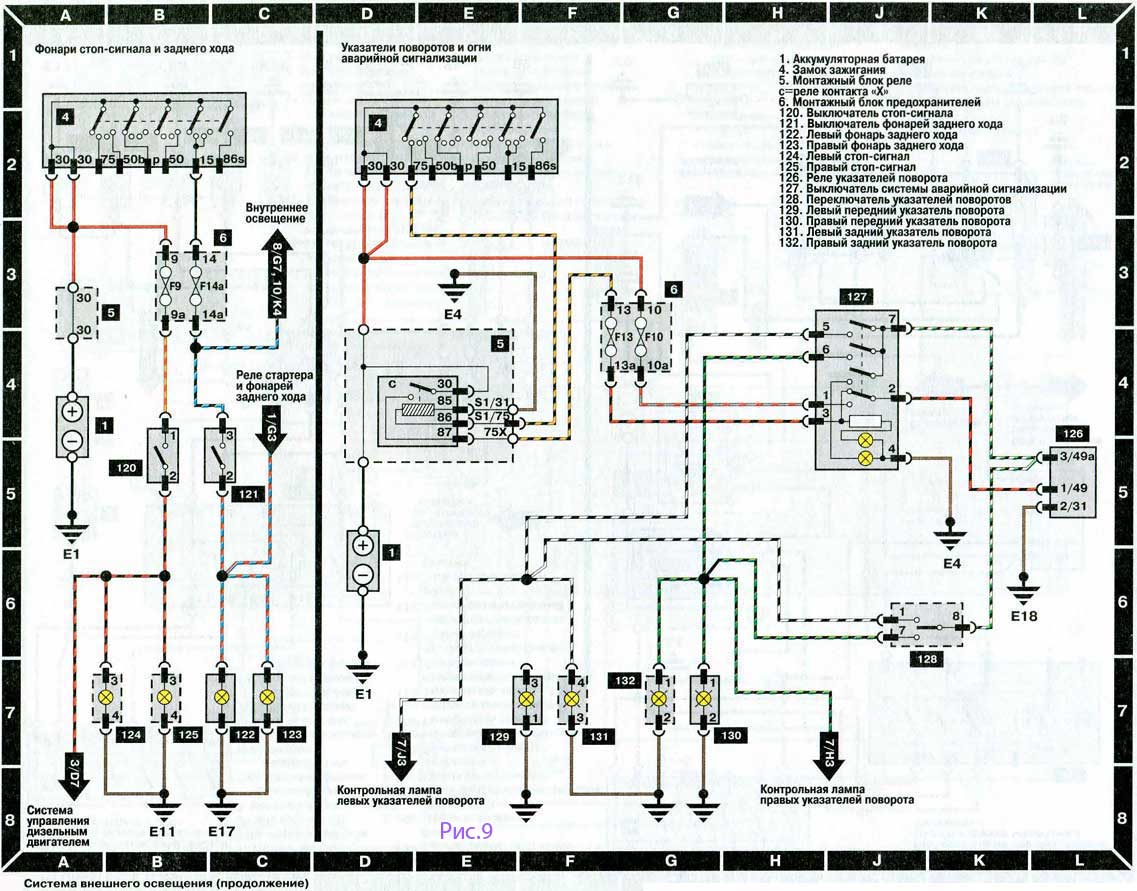

► Система наружного освещения (продолжение):

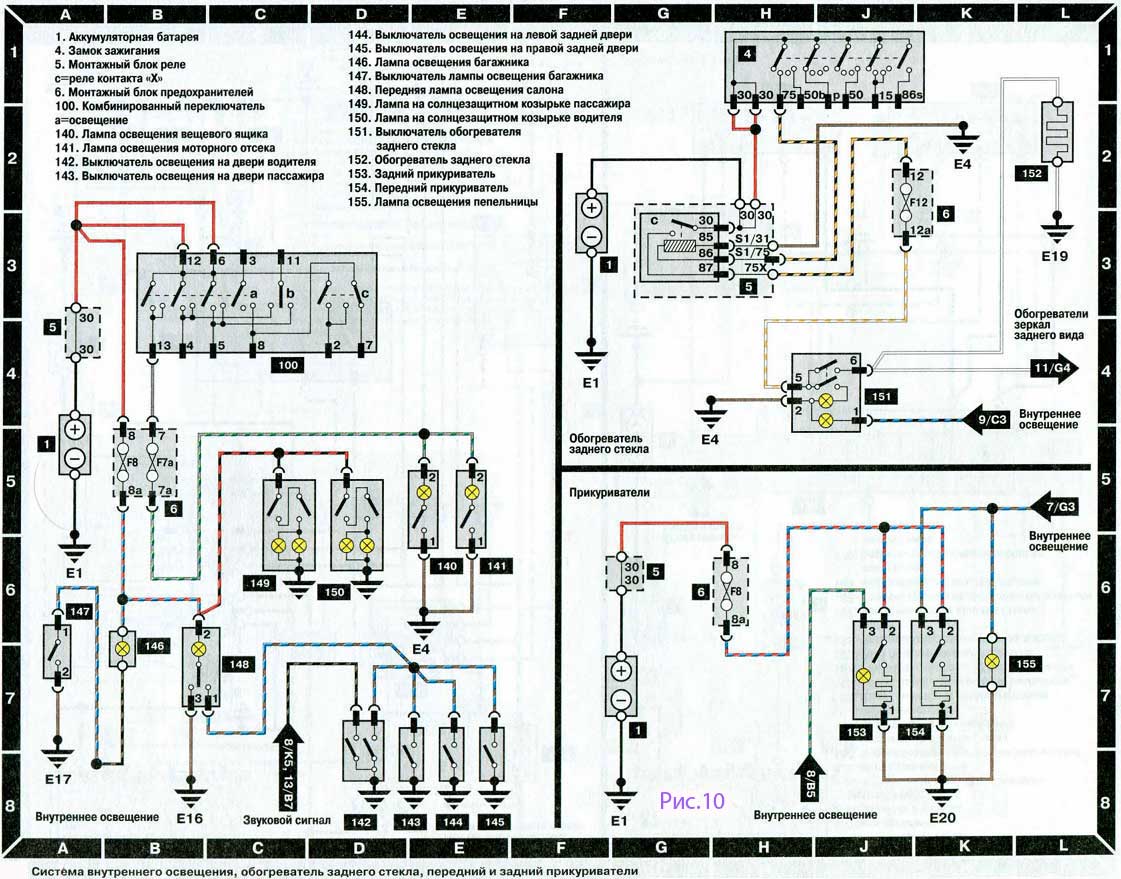

► Система внутреннего освещения, обогреватель заднего стекла:

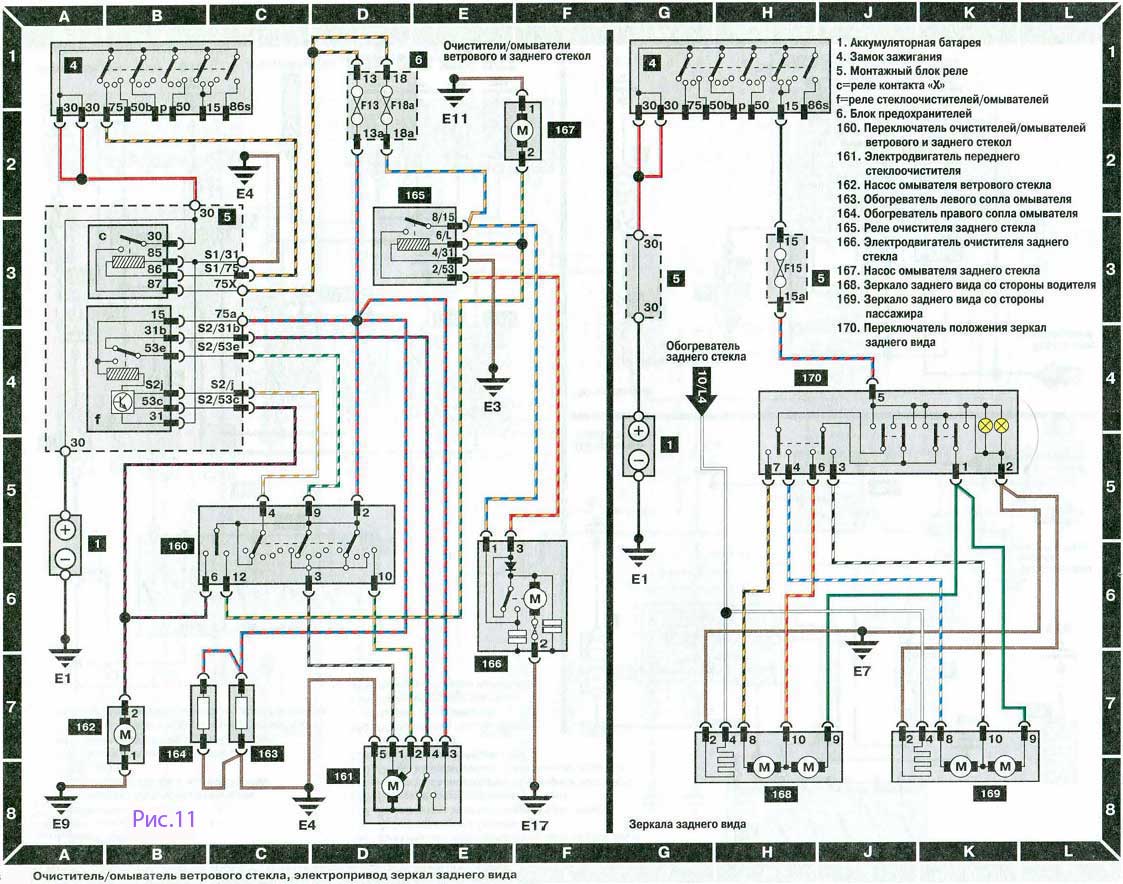

► Очиститель/омыватель ветрового стекла, электропривод зеркал заднего вида:

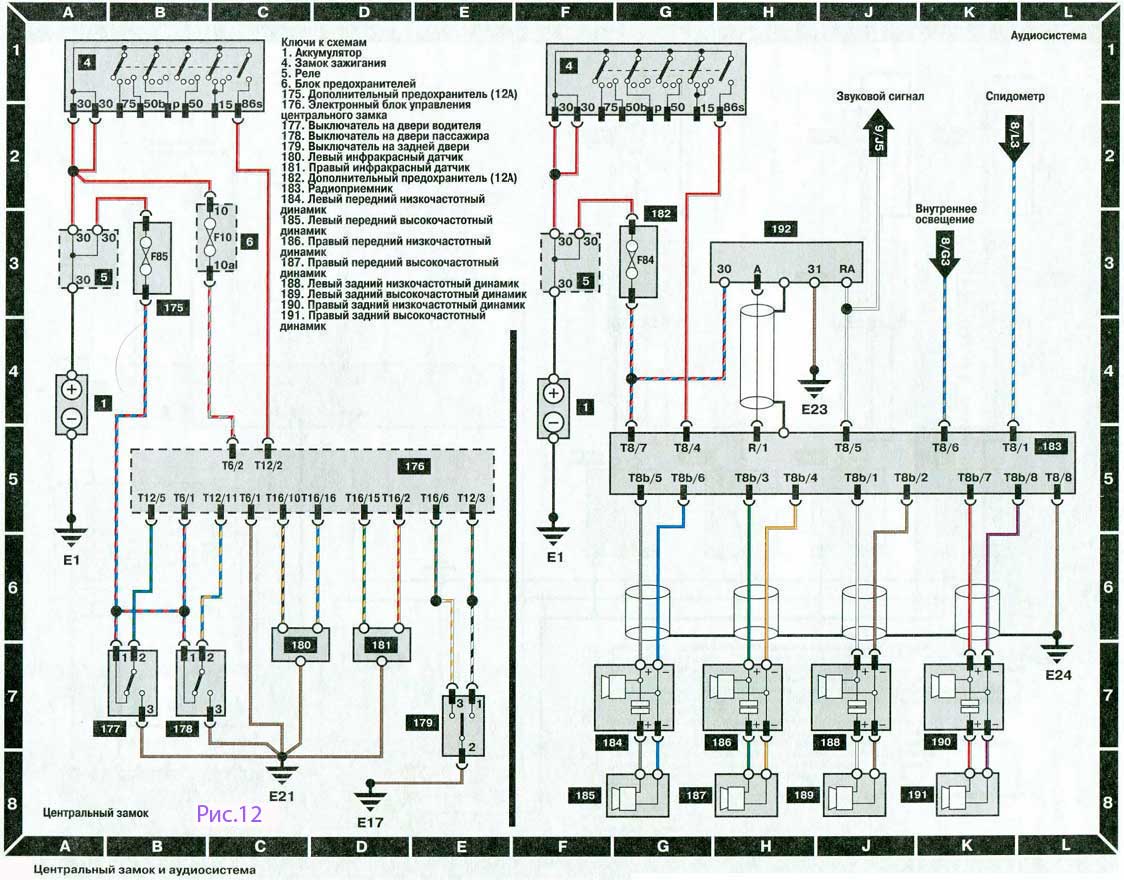

► Центральный замок и аудиосистема:

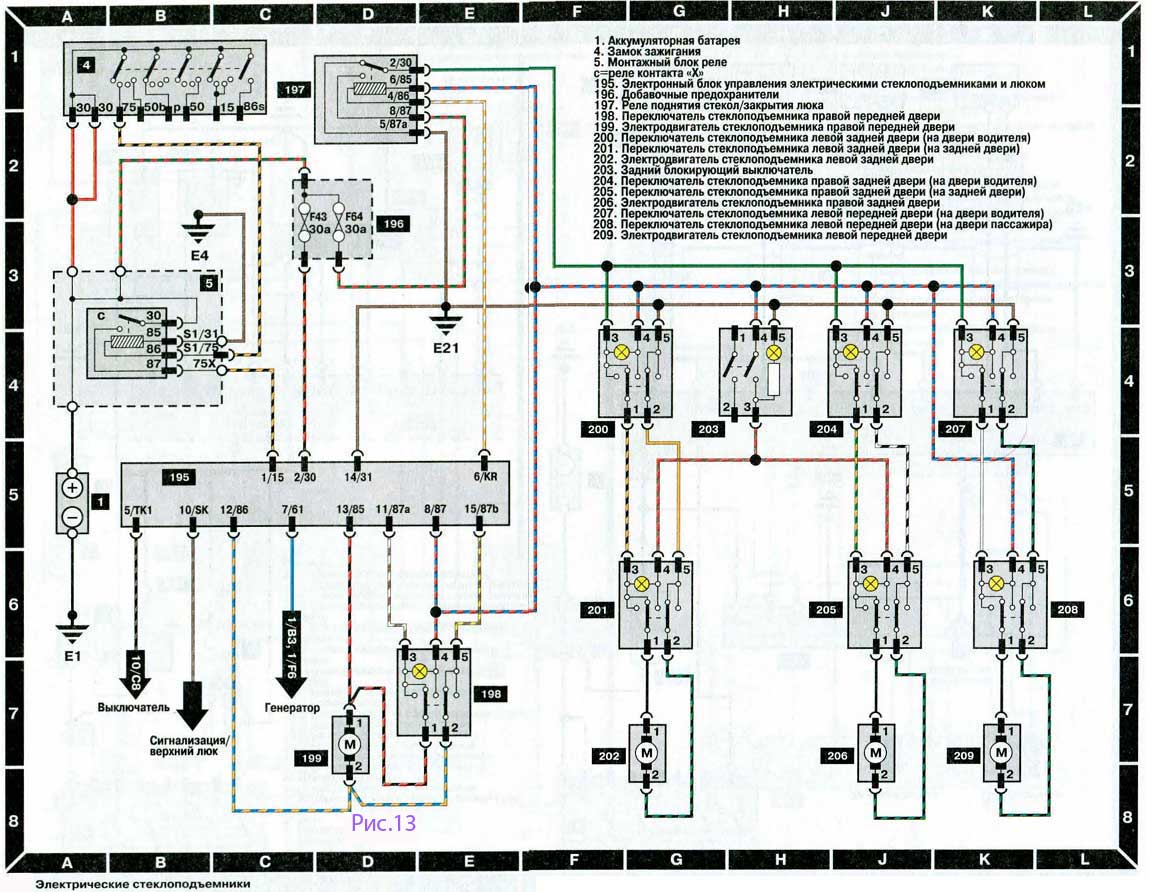

► Электрические стеклоподъемники:

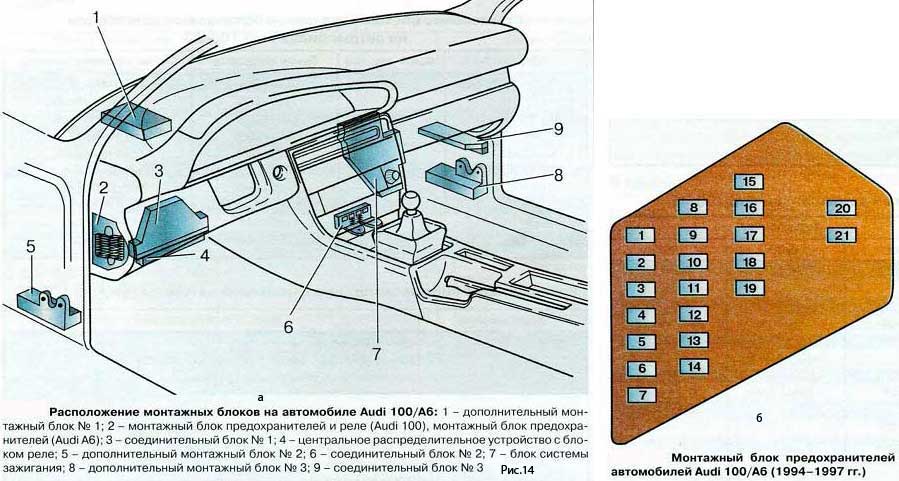

► Расположение монтажных блоков на автомобиле Ауди 100/А6:

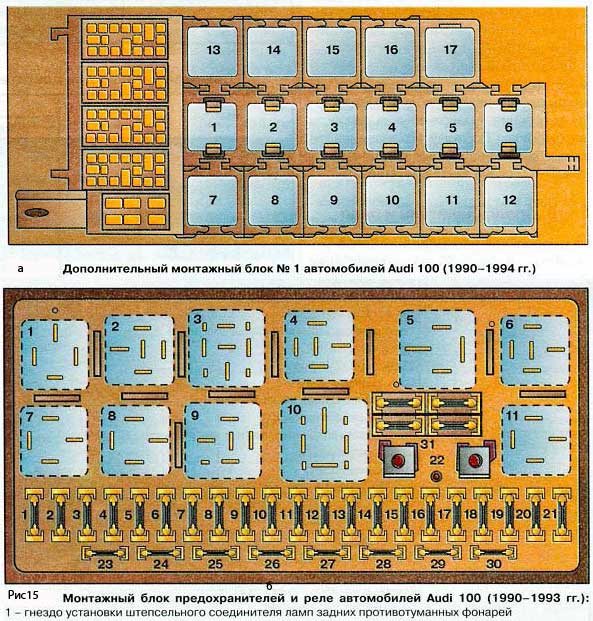

► Монтажный блок предохранителей и реле автомобилей Ауди 100 годов выпуска 1990-1994:
