СКАЧАТЬ ВСЕ КАРТИНКИ АРХИВОМ (2.9mb)

► Лампы применяемые в автомобиле и свечи:

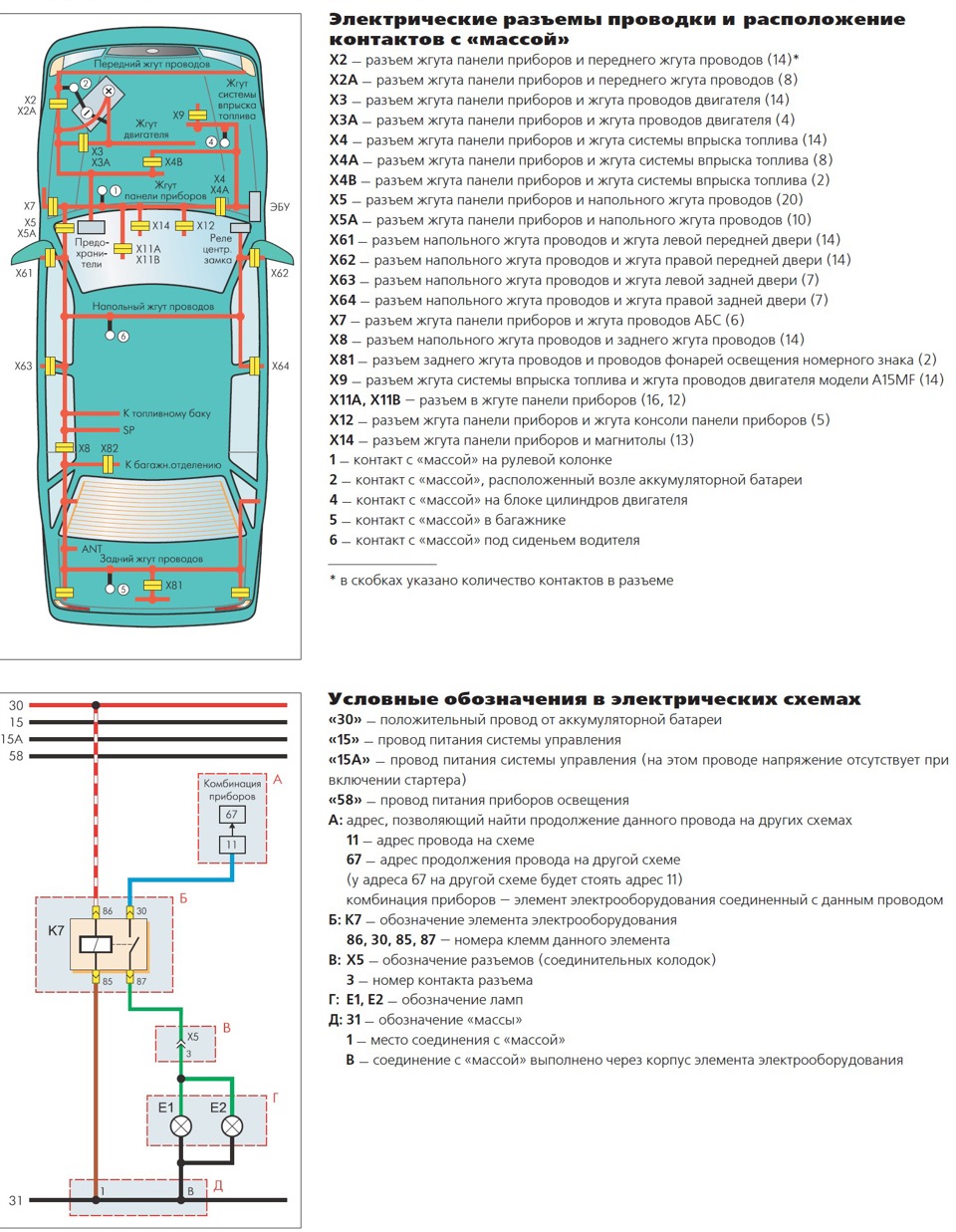

► Электрические разъемы

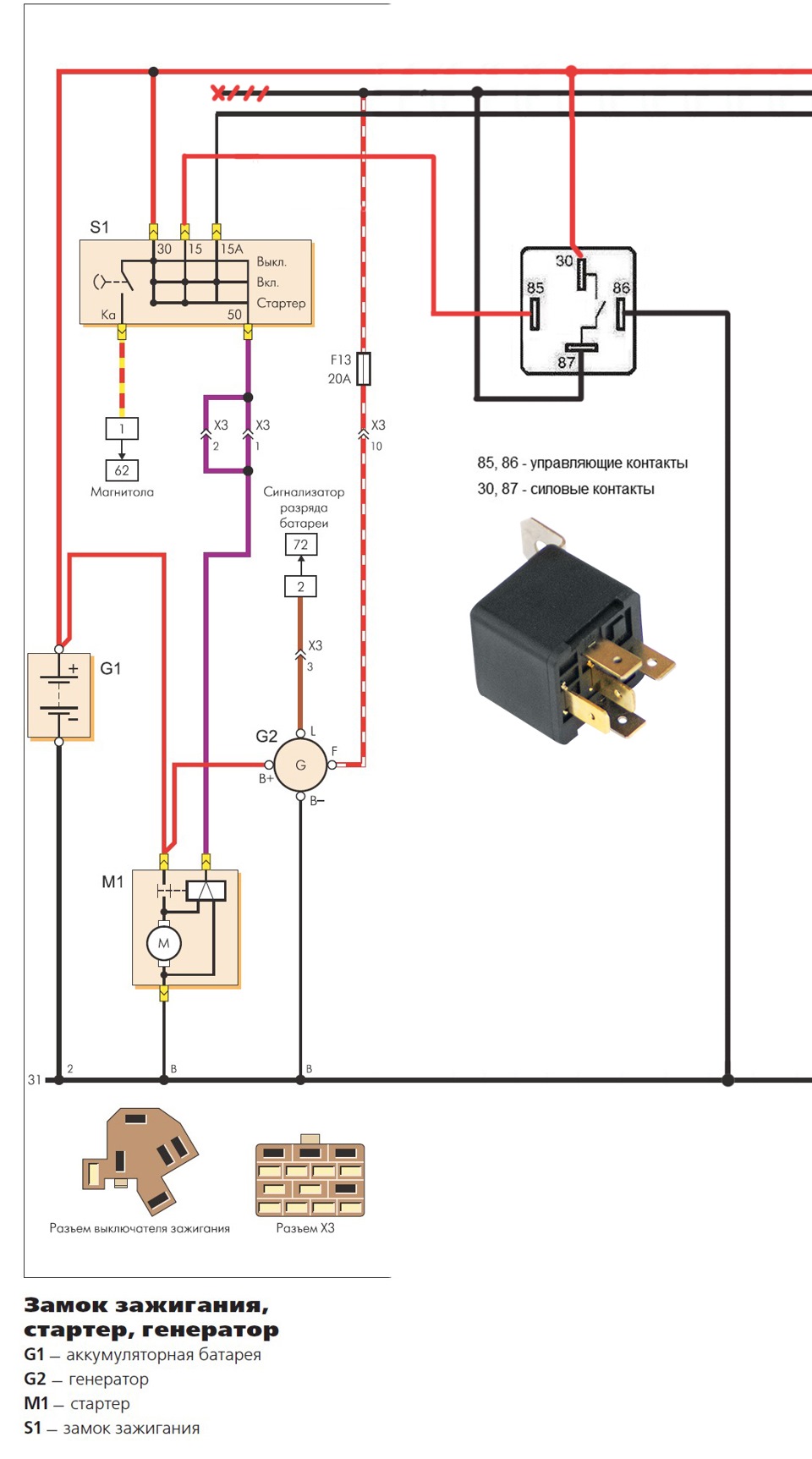

► Замок зажигания и разгрузка контактов 30-15

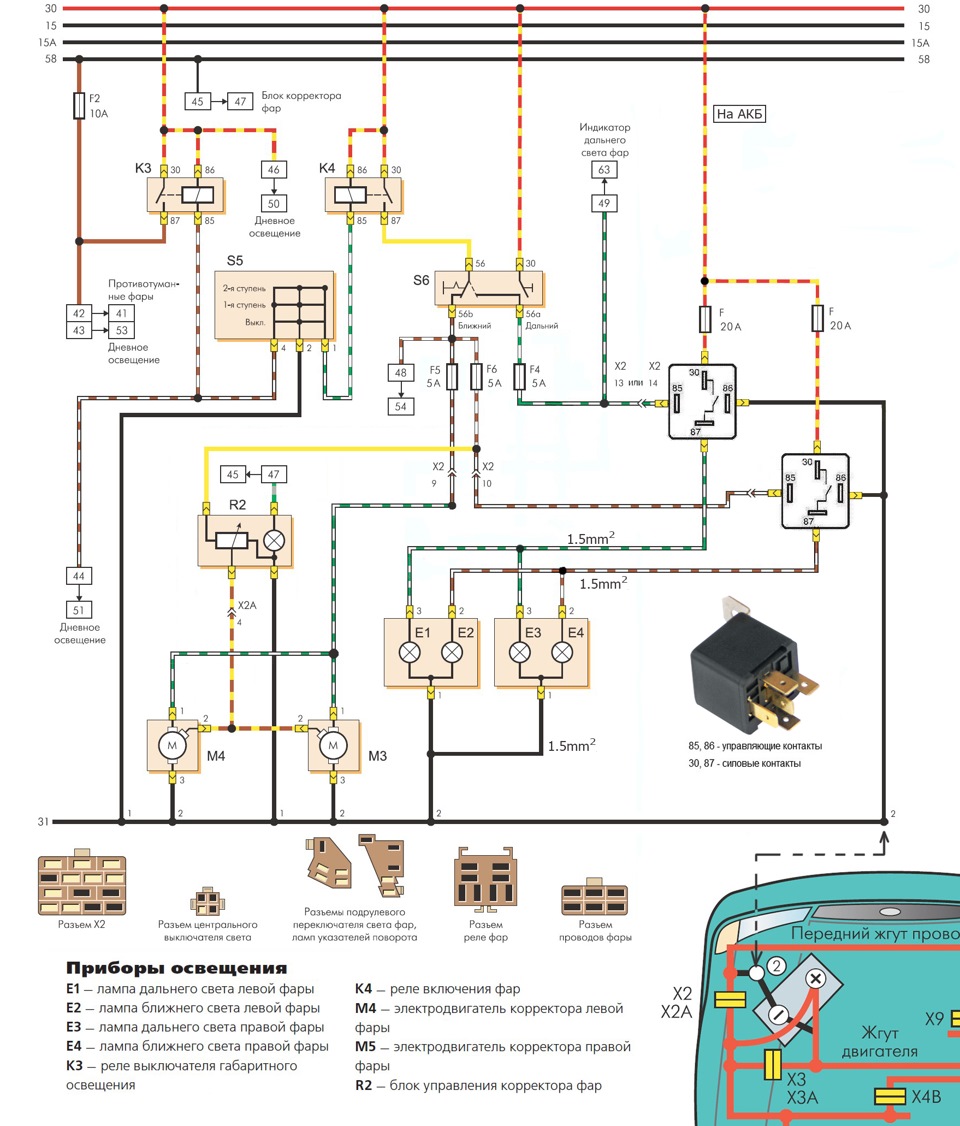

► Приборы освещения с "разгрузкой фар"
Учитывая замену проводки фар на 1,5кв.мм и установленном корректоре

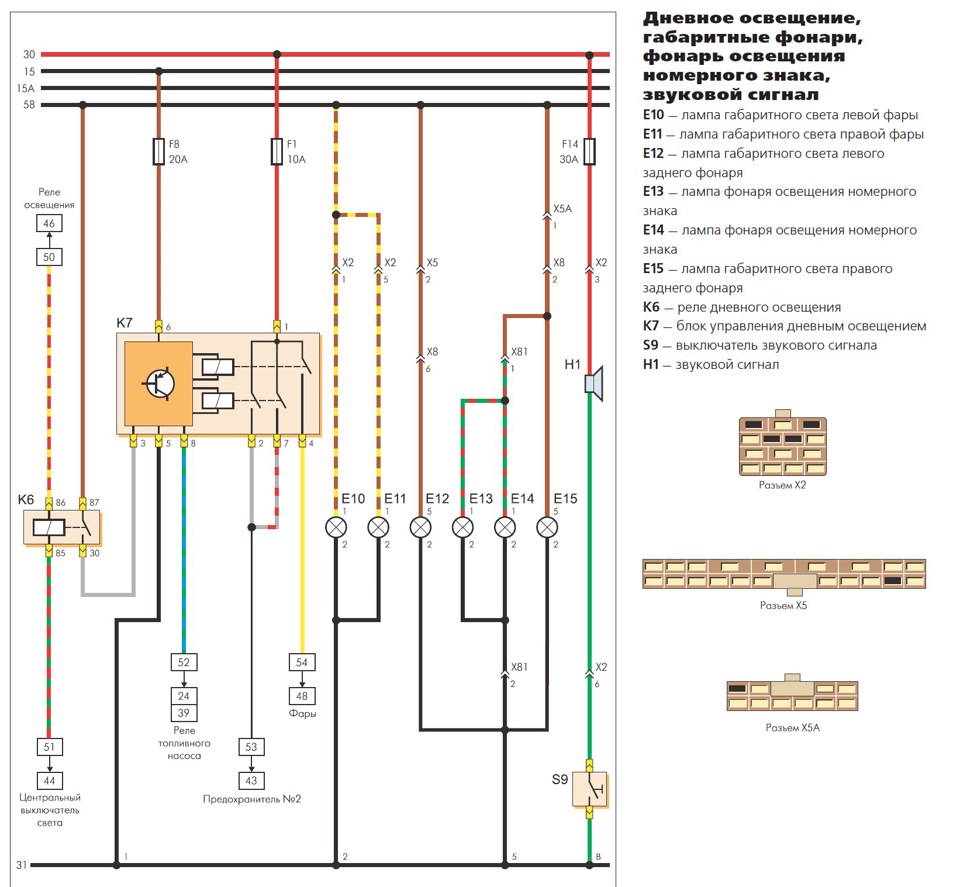

► Дневное освещение, габариты, подсветка номера, бибикалка:

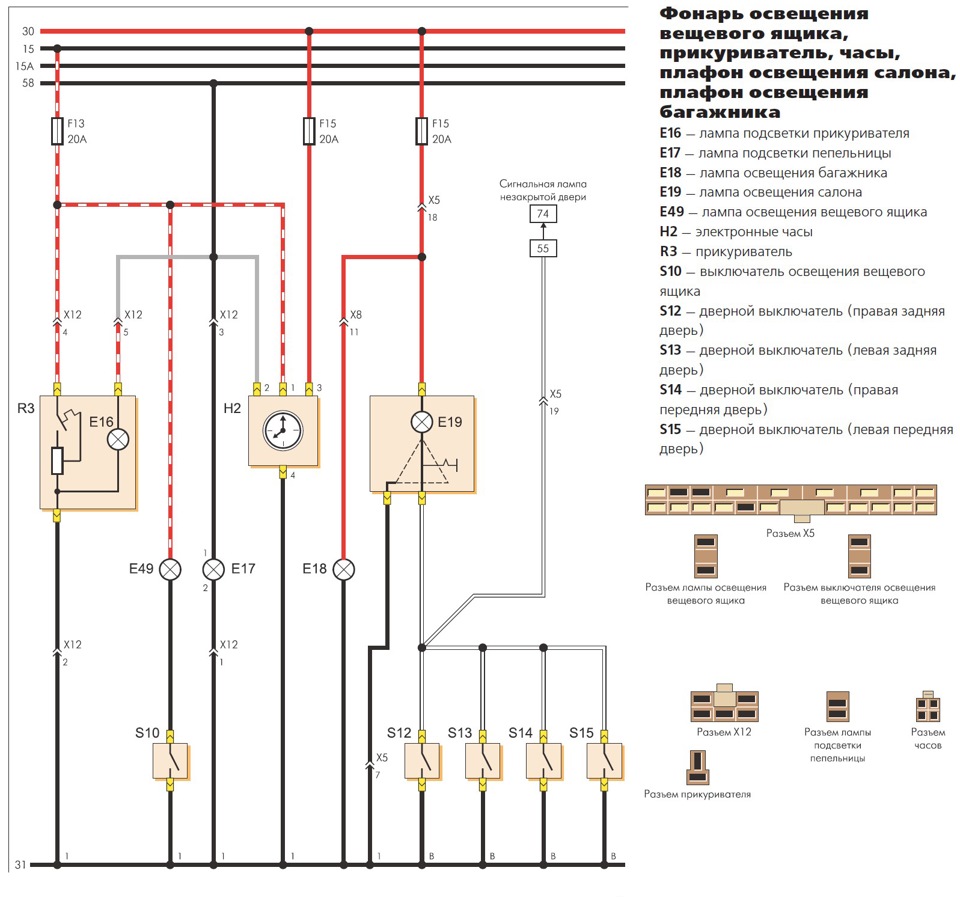

► Фонарь бардачка, прикуриватель, часы, плафоны салона и багажника

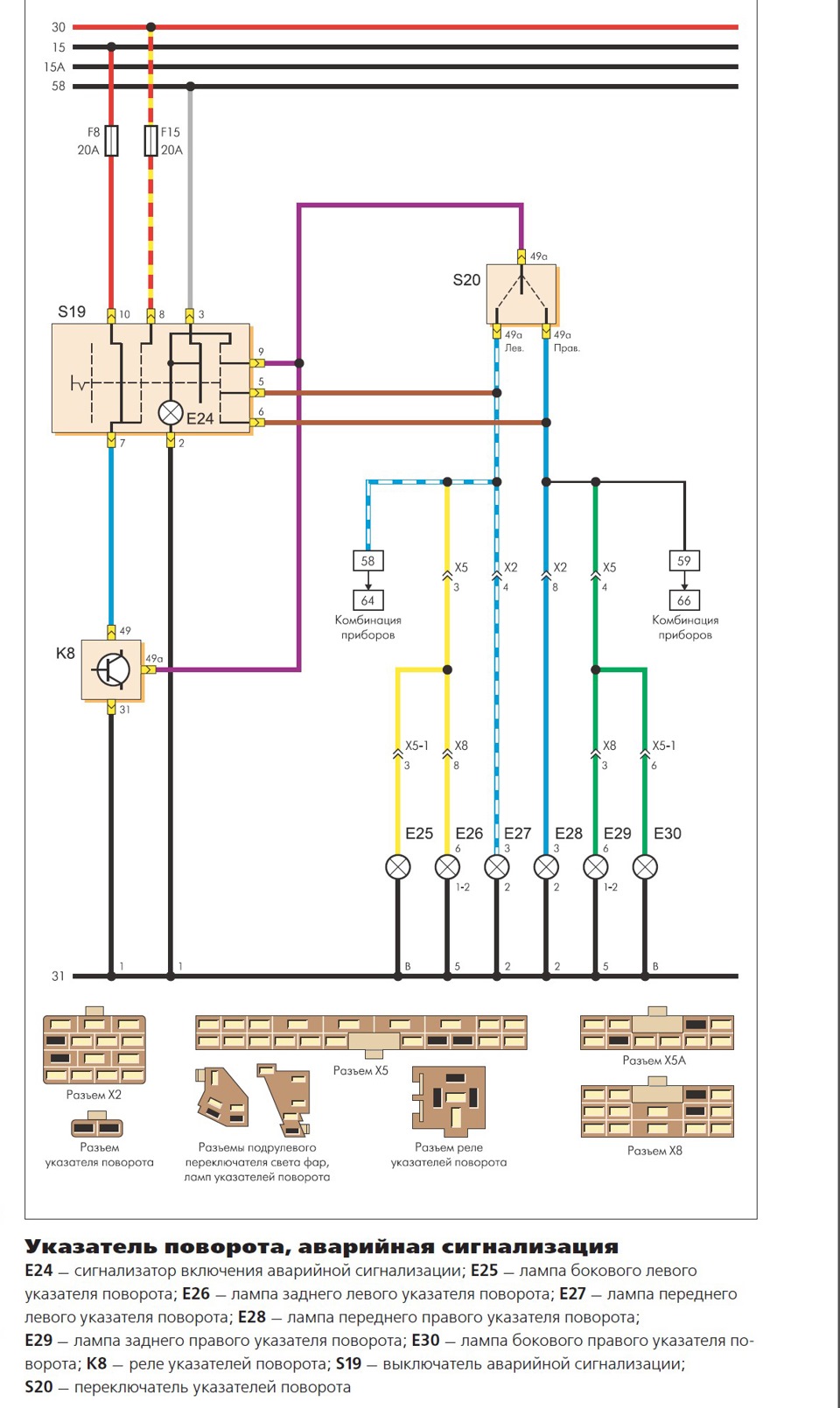

► Аварийка, поворотники

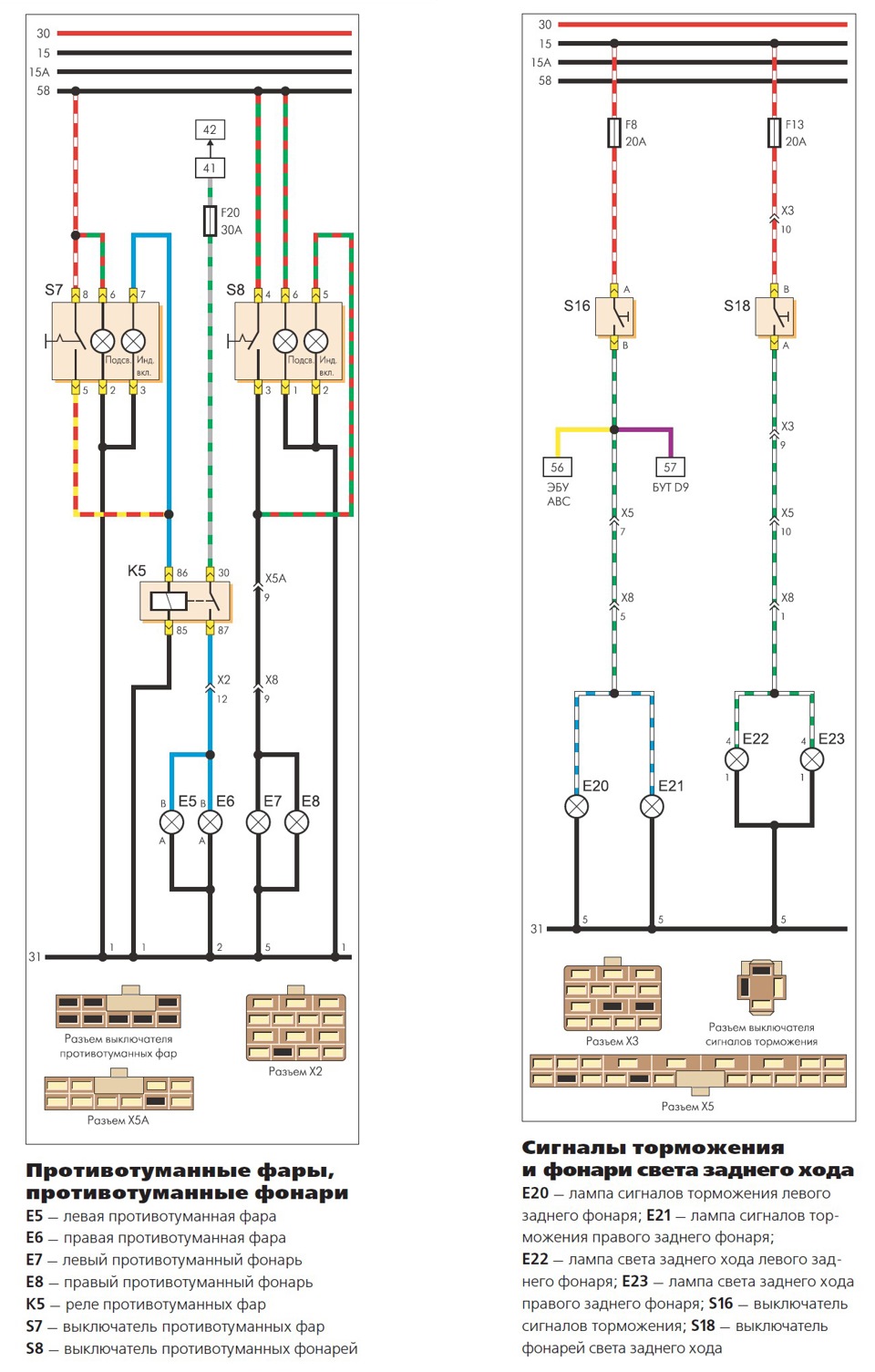

► ПТФ, Стоп сигнал, лампы ЗХ

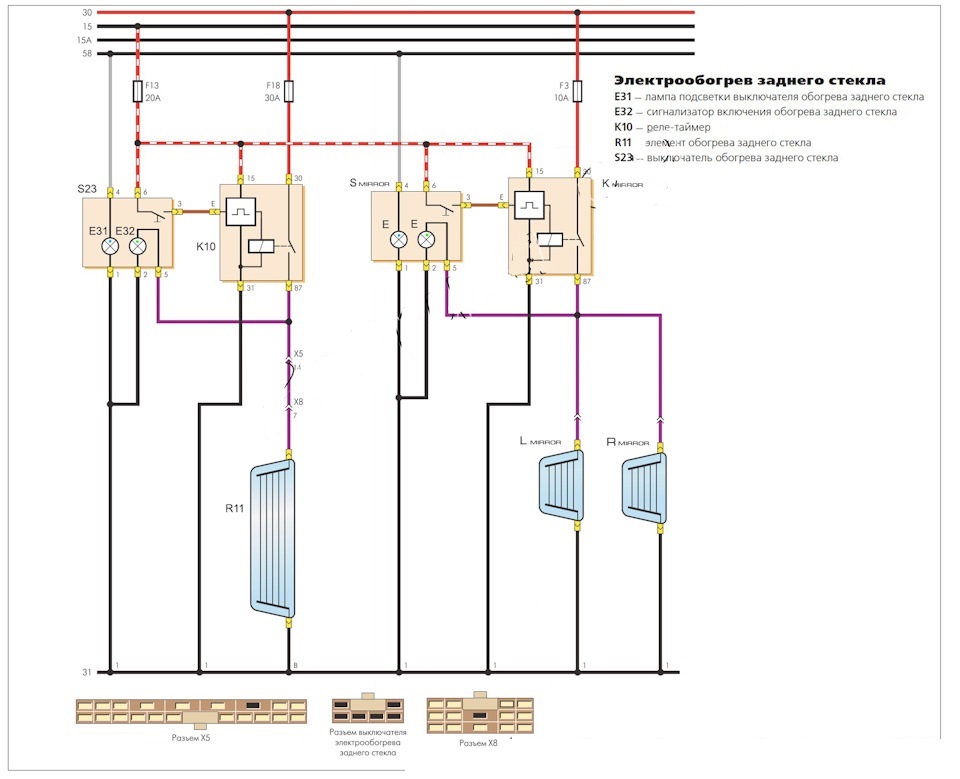

► Обогрев стекла + обогрев зеркал

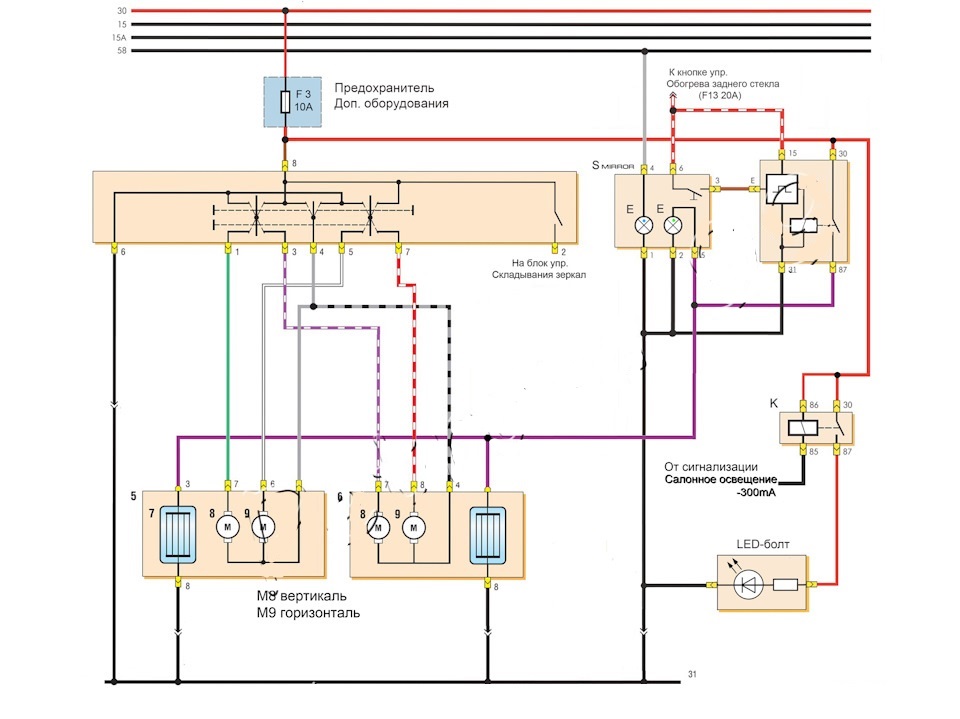

► Электрозеркала, привод, обогрев, подсветка

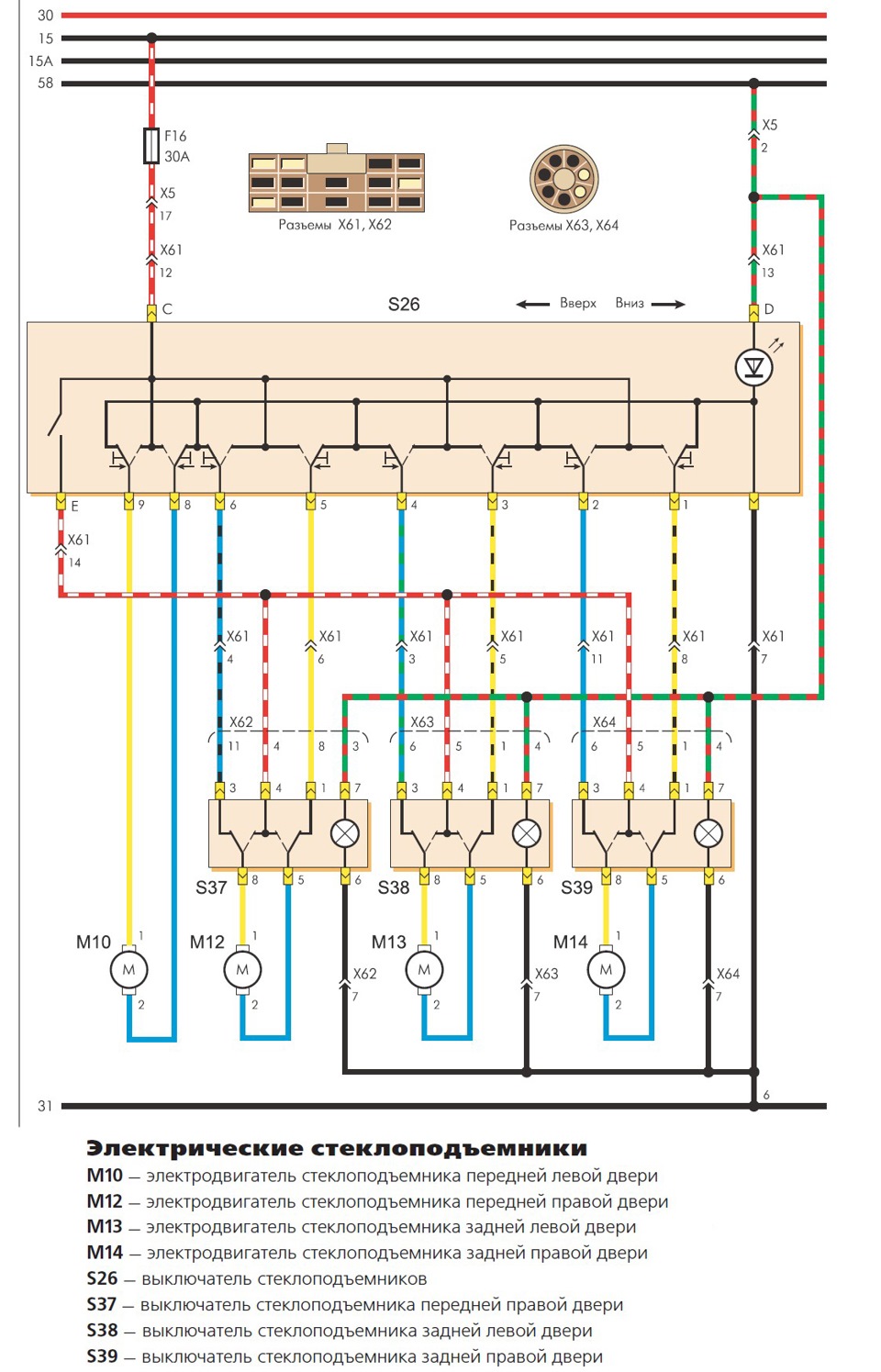

► Элекстростеклоподьемники:

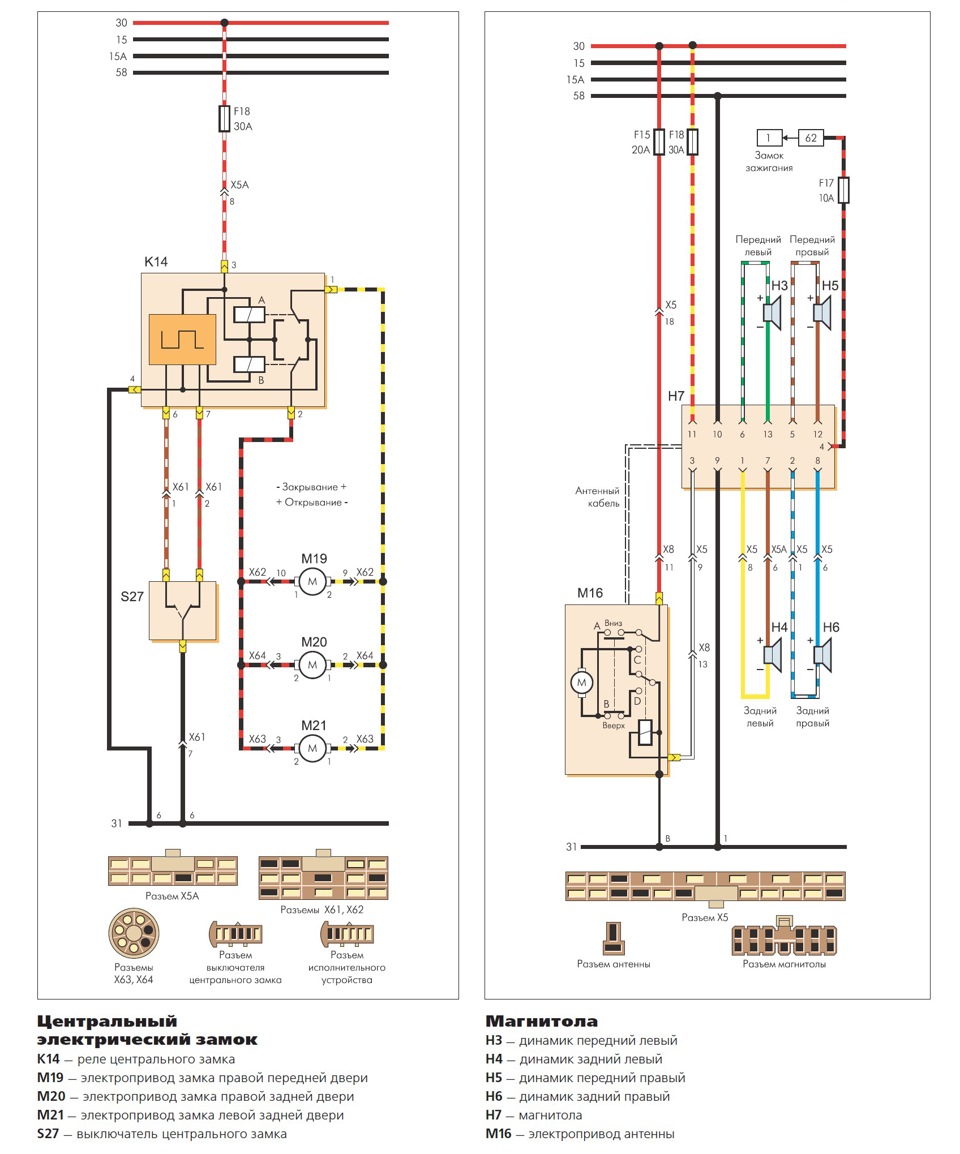

► Центральный замок, Магнитола

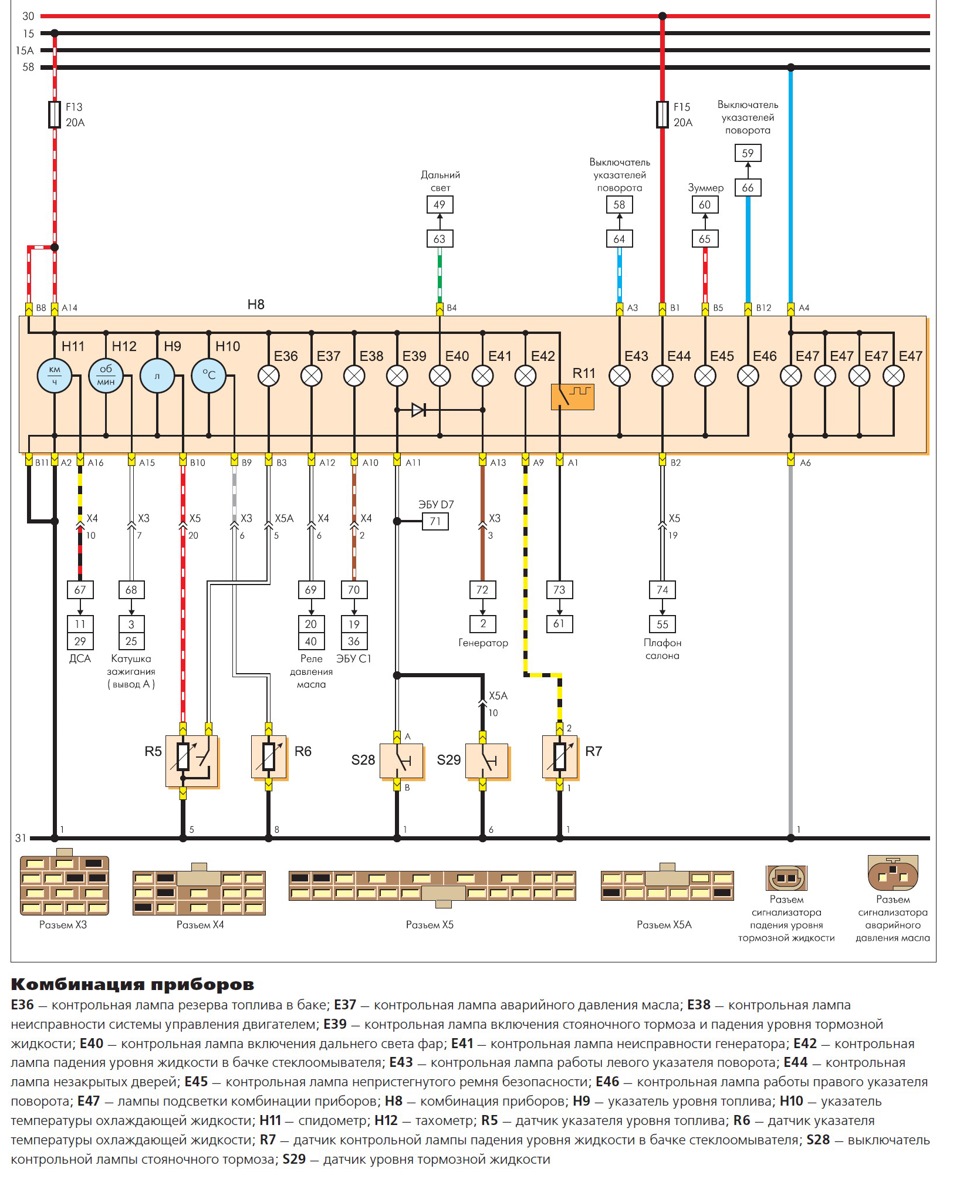

► Приборка

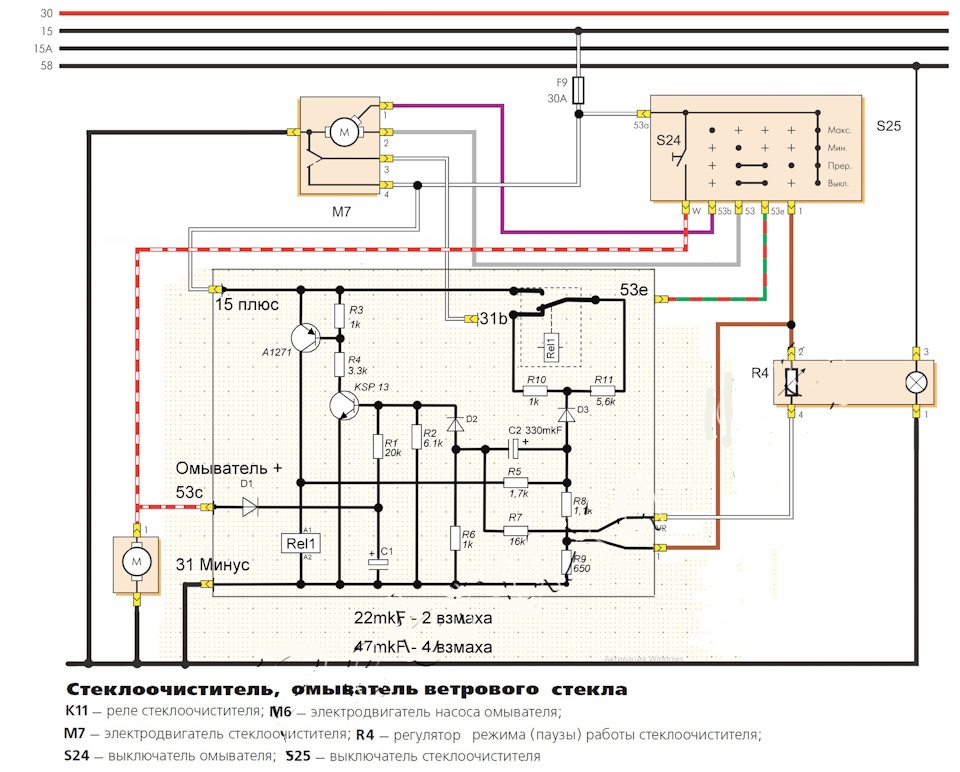

► Стеклоочиститель и схема реле (серое большое без микросхемы), 2 взмаха в режиме омывателя:

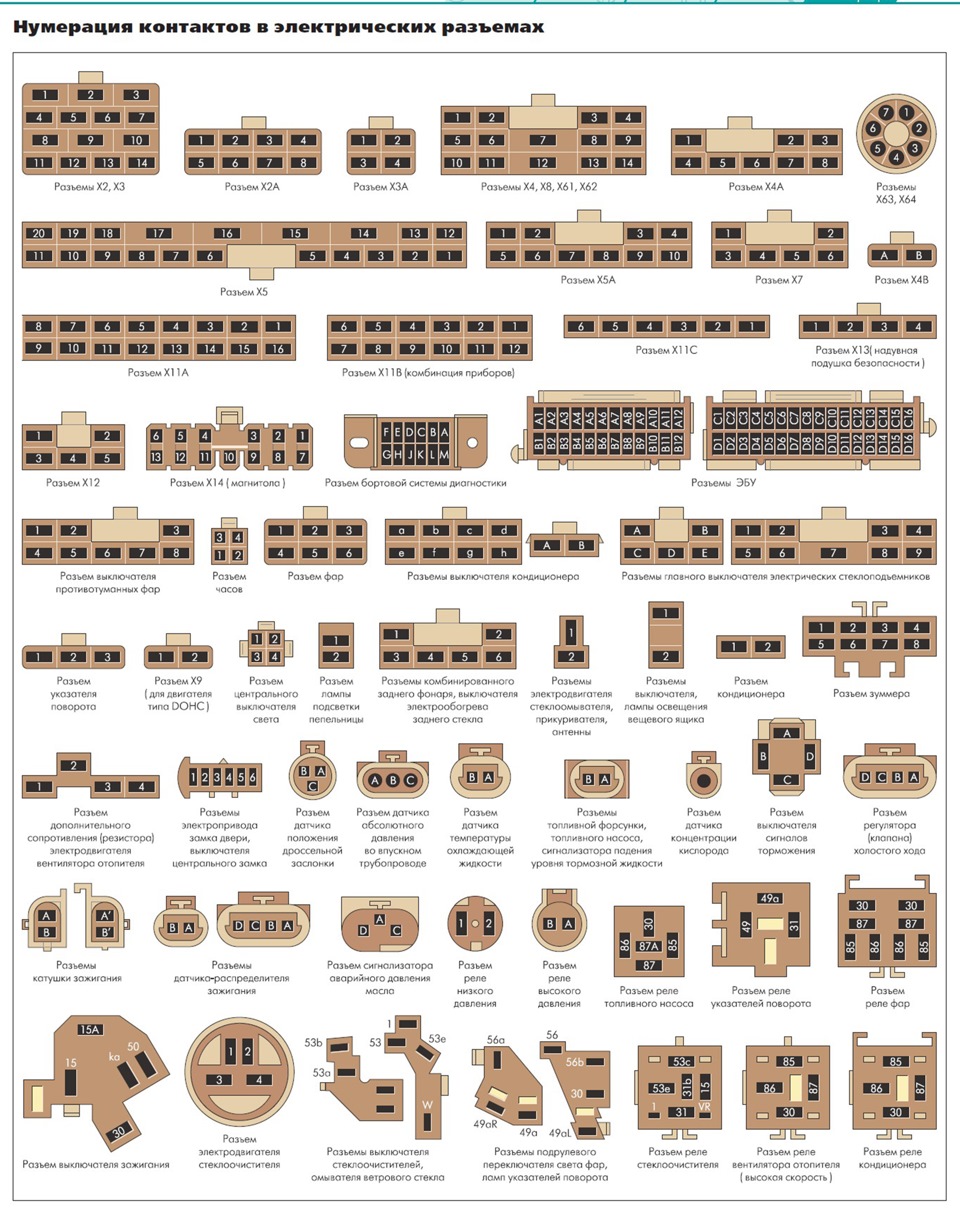

► Разъемы:
